微小信号増幅器

低雑音と優れた周波数特性を実現した増幅器モジュール。
わずかな外付け部品で高精度な増幅回路を実現することができます。

低雑音増幅器

内部雑音が極めて小さい6面シールドパッケージのシリーズや、外付け抵抗やロジックで利得を設定できるタイプなどをラインナップ。入力形式は、シングルエンド(バイポーラ/FET)、差動(バイポーラ/FET)から選択可能です。

型名・品名 概要 パッケージ 価格(税抜)
CA-261F2
低雑音増幅器
低雑音 0.8nV/√Hz, DC~200kHz, 40dB
シングルエンド バイポーラ入力
20ピン
6面シールドSIP
¥24,000

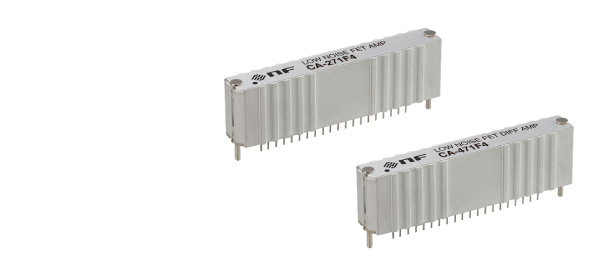

CA-271F4
低雑音FET増幅器
低雑音 1.6nV/√Hz, DC~10MHz, 40dB
シングルエンド FET入力
20ピン
6面シールドSIP
¥24,000
CA-271F5
低雑音FET増幅器
低雑音 1.6nV/√Hz, DC~20MHz, 40dB
シングルエンド FET入力
20ピン
6面シールドSIP
¥37,000
CA-461F2
低雑音差動増幅器
低雑音 1.5nV/√Hz, DC~200kHz, 40dB
差動バイポーラ入力
20ピン
6面シールドSIP
¥25,000
CA-471F4
低雑音差動FET増幅器
低雑音 2.5nV/√Hz, DC~10MHz, 40dB
差動 FET入力
20ピン
6面シールドSIP
¥25,000
CA-471F5
低雑音差動FET増幅器
低雑音 2.5nV/√Hz, DC~10MHz, 40dB
差動 FET入力
20ピン
6面シールドSIP
¥38,000
マルチチャネル
低雑音増幅システム
4ch, 16ch 多チャネル化可能
1.3nV/√Hz, DC~1MHz(差動バイポーラ入力)
2.5nV/√Hz, DC~20MHz(差動FET入力)
40dB、カスタム対応
筐体タイプ お問い合わせください
CA-102R3
高速インバーティングアンプ
反転増幅、外付け抵抗で利得設定
DC~10MHz (小信号)
12ピン SIP ¥3,000
CA-206L2
プログラマブルゲインアンプ
ロジックで利得設定 (0~40dB), DC~500kHz
シングルエンド FET入力
20ピン SIP ¥7,500
CA-406L2
差動増幅器
ロジックで利得設定 (0~40dB), DC~200kHz
差動 FET入力
20ピン SIP ¥8,500

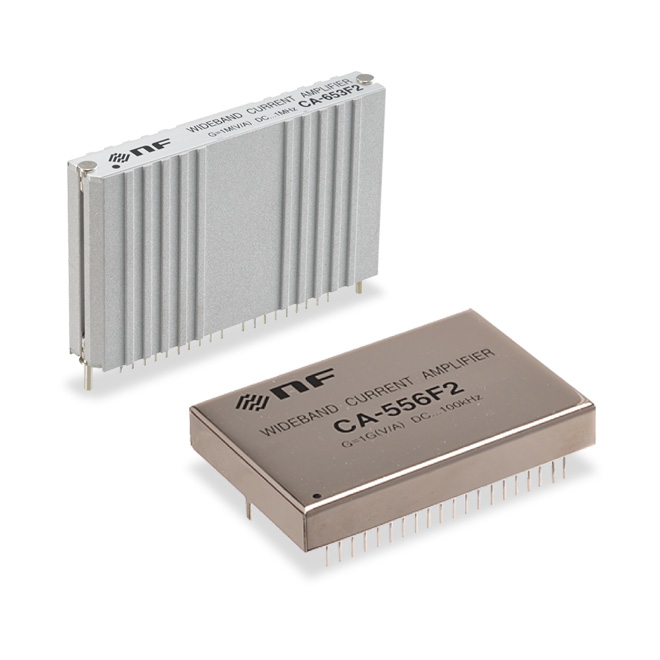

低雑音電流増幅器

電圧電流変換モジュール

AC信号測定用増幅器
