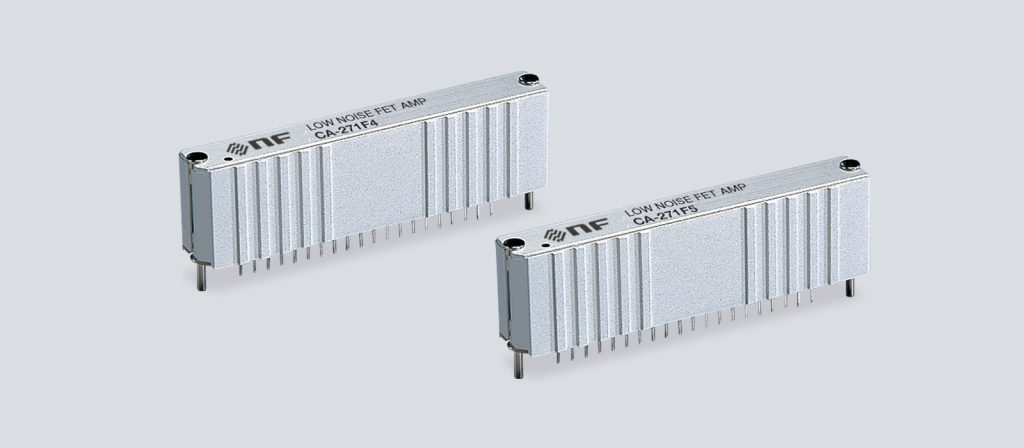

低雑音FET増幅器CA-271F4 / CA-271F5

CA-271F4/CA-271F5
  • CA-271F4 ¥24,000(税抜)
  • CA-271F5 ¥37,000(税抜)

概要

電圧利得100倍、低雑音かつ広帯域を実現した増幅器

CA-271F4/CA-271F5 は、電圧利得 100 倍で、低雑音かつ広帯域を実現した FET入力の増幅器です。
負帰還技術を応用した低雑音回路の採用により、極めて低雑音でありながら、良好な直流特性と周波数特性を実現。また、FET入力により、比較的高い信号源インピーダンスまで低雑音性能を発揮します。さらに、6 面シールドされたシングルインラインパッケージにより、高精度信号処理が可能です。
周波数帯域は、CA-271F4 が DC~10MHz、CA-271 F5 が DC~20MHz です。

特性図

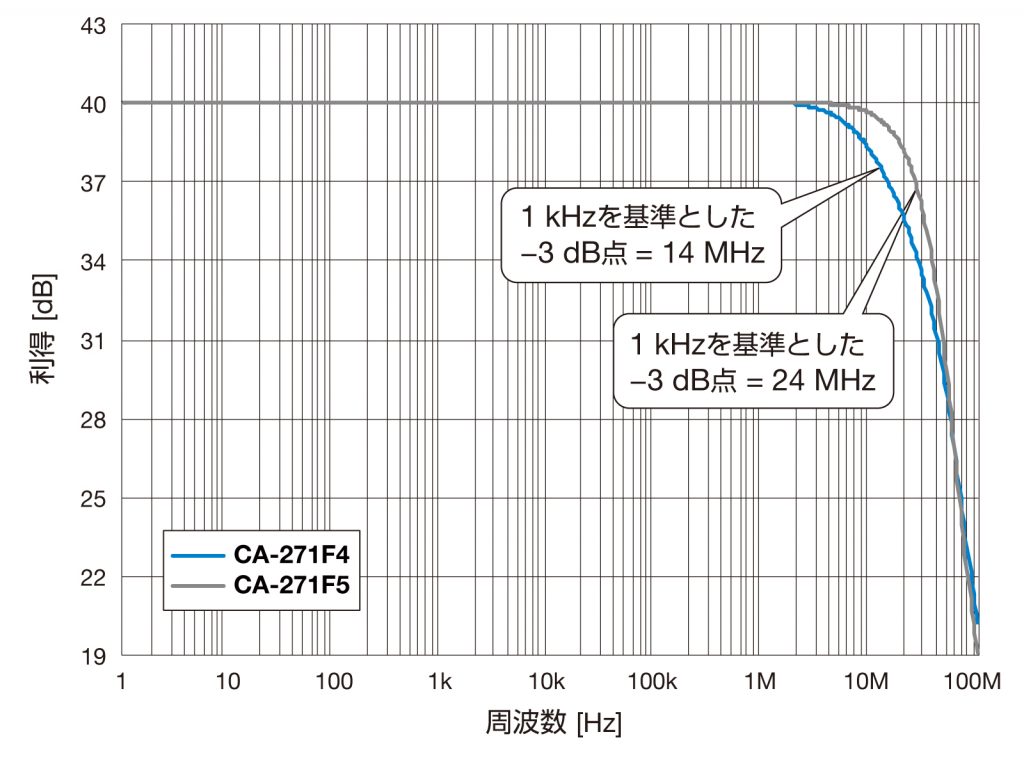

周波数特性

特性図 周波数特性

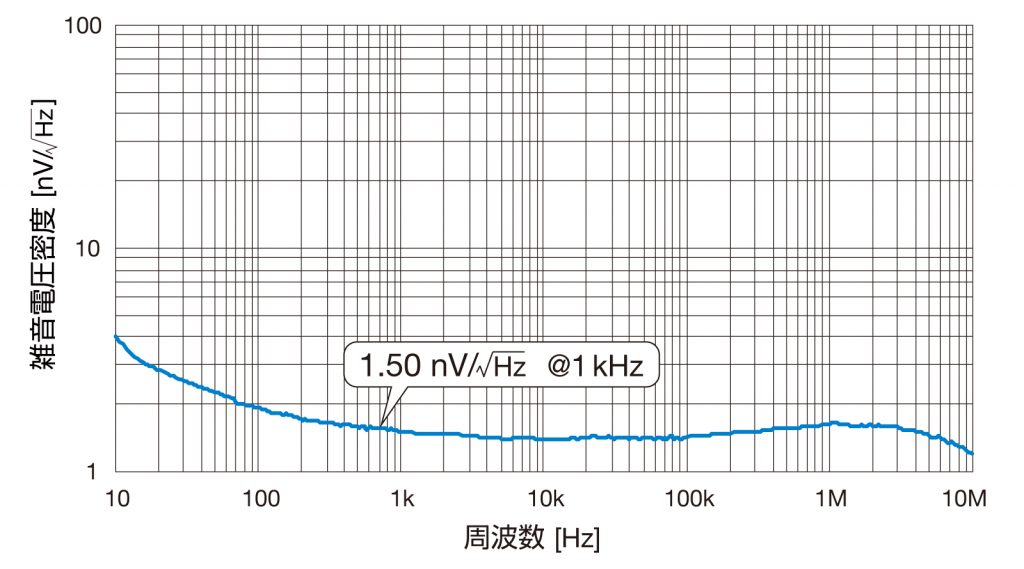

入力換算雑音電圧密度

特性図 入力換算雑音電圧密度

仕様

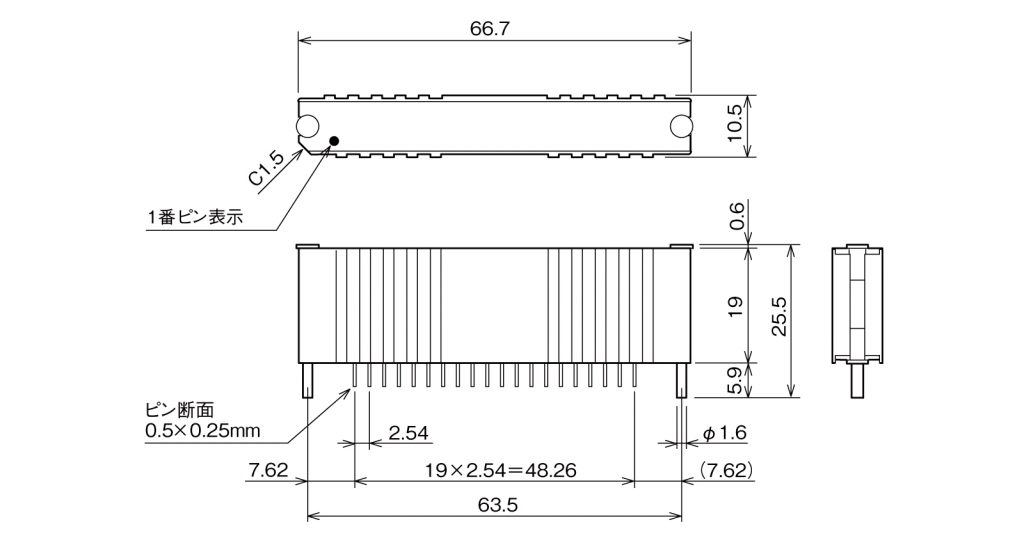

外形寸法

仕様

外形寸法

外形寸法
単位:mm

オプション

本モジュールをお手軽にご評価いただくために、モジュールを実装済みの評価用基板をご用意いたしました。ご希望の方にはお貸し出しをいたしておりますので、お気軽にお問い合わせください。

型名/品名価格備考
CA-271F4/CA-271F5 1CH評価ボード
お問合せくださいモジュール別売

ダウンロード

カタログ
