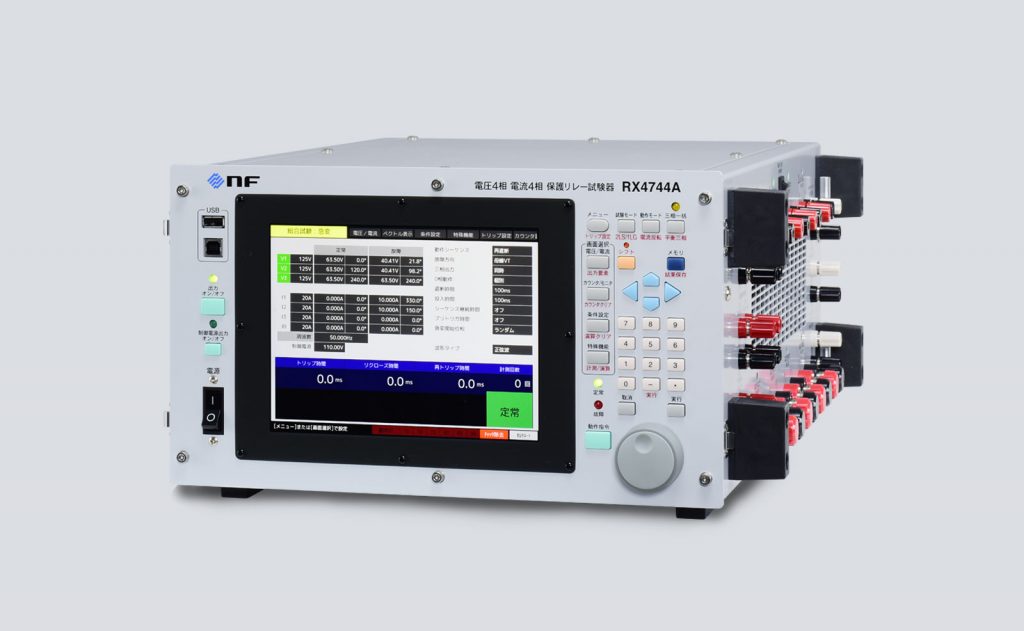

電圧4相電流4相保護リレー試験器RX4744A / RX4744AS
¥4,900,000 ～（税抜）
概要
このサイズ1台で、 電圧4要素・電流4要素の試験に対応。
これまで、複数の機種を組み合わせていた電圧4要素・ 電流4要素の試験を1筐体で対応可能にしました。小型・軽量により、基幹系統の保守・点検やメガソーラー、風力、コジェネレー ション関連の保護機能試験にも活用できます。
保護リレーの製造、電気設備保守現場の作業効率向上を図るため、単体試験・総合試験の各種動作モードを装備し、操作性を向上させました。
周辺機器、ソフトウェアを組み合わせることにより、自動リレー試験システムを構築可能です。
RX4744AS 搭載機能 ※ RX4744A には搭載されていない機能です。

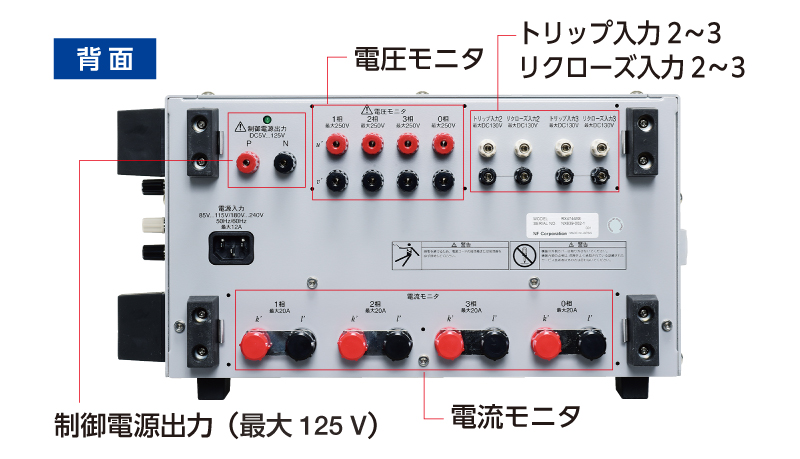

- 電圧出力モニタ（0 相～3 相）
- 電流出力モニタ（0 相～3 相）
- トリップ入力2 ～ 3 ／リクローズ入力2 ～ 3
- ディジタル同期信号入力・出力
- 任意波形
- 振幅制限波形
- カウンタスタート／ストップ信号自由設定
- トランス突入電流模擬モード
- SOR 試験モード
- リアクタンス／脱調／ I0 遅延モード
- シーケンス動作モード
主な特長
- 電圧4相（最大250V）・電流4相（最大20A）
各相同時連続出力、出力は相毎に絶縁 - 電流 80A, 40Aレンジを装備
- 400mA/5mA レンジの微小電流出力を装備
- 高確度の振幅・位相・周波数出力
- カウンタ（ミリセコ）内蔵により、動作時間計測が可能
- 単体試験・総合試験の豊富な動作モード
| 単体試験 | ホールド急変、ノンホールド急変、95 試験、通常スイープ、ベクトル直線スイープ、トランス突入電流模擬*、SOR 試験* |
|---|---|
| 総合試験 | 急変動作、過渡波形再生 (コムトレード書式対応)、リアクタンス協調*、脱調ロック*、脱調ロック解除*、I0 遅延*、シーケンス動作モード* |
- RX4744ASのみに搭載されています。
- USBメモリを使って試験の設定と試験結果の収集が容易
- 三相模擬遮断器を組み合わせて、総合試験に対応
- 保護リレー試験ソフトウェアで試験の自動化・効率化をサポート
- 試験にあわせて、選べる2モデル [基本] RX4744A [機能拡張] RX4744AS

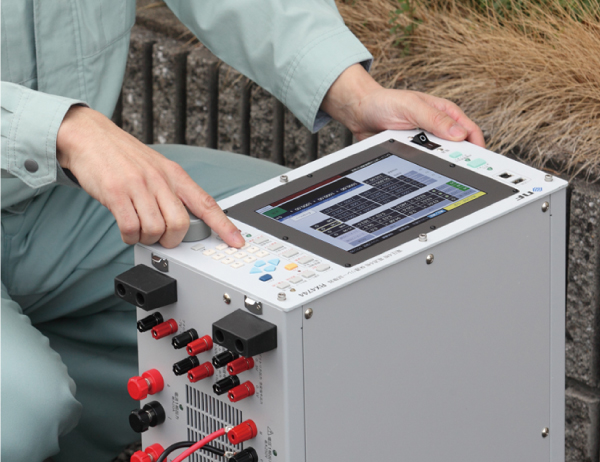

フィールドにおける作業・製造ラインの効率向上に

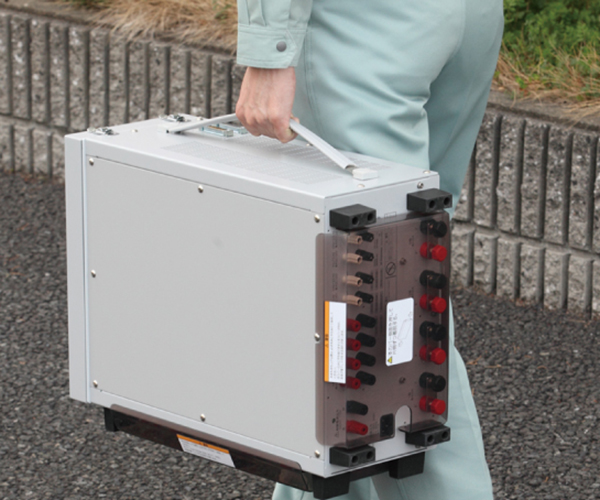

軽量・コンパクトで、運搬や設置が容易

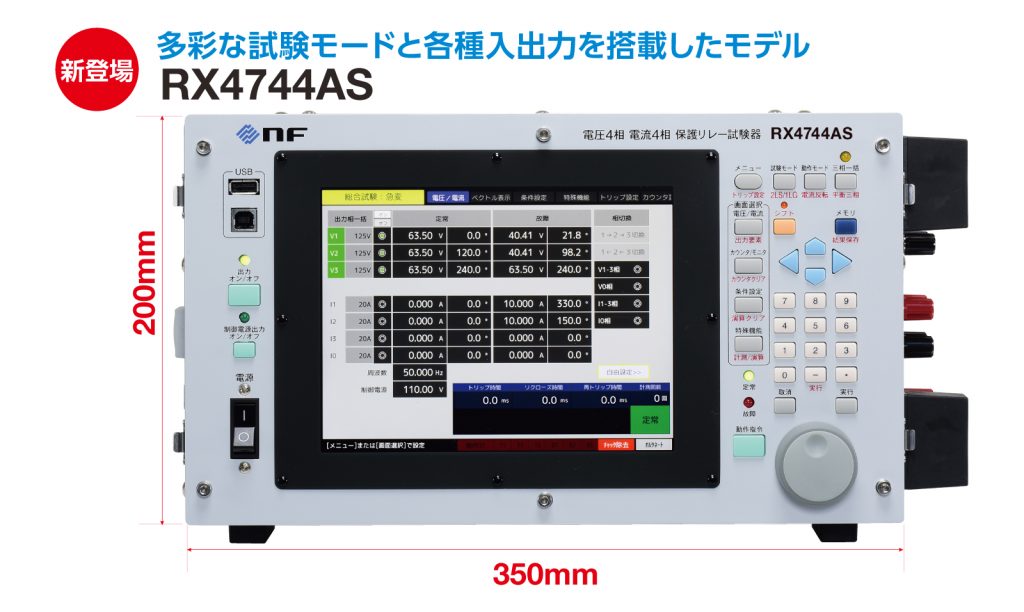

幅 350mm× 高さ 200mm、質量 15kg
これまで、複数の機種を組み合わせていた電圧4要素・電流4要素の試験を1台で可能にしました。サイズは幅350mm×高さ200mm×奥行450mm、質量は一人で持ち運びできる15kgで、小型化と軽量化を実現しています。
（RX4744A：15.3 kg, RX4744AS：16 kg）
- 当社従来機種で、電圧4相・電流4相を構成した場合との比較
本体1 台のみで試験が可能
大型液晶モニタを搭載した使いやすい操作パネル
8.4インチ高輝度液晶モニタとわかりやすい操作キーを備え、各種設定を一覧しながら、直感的に試験を実行できます。
液晶モニタは、屋外の直射日光の下でも高い視認性を確保しました。
試験の設定と試験結果の収集が容易

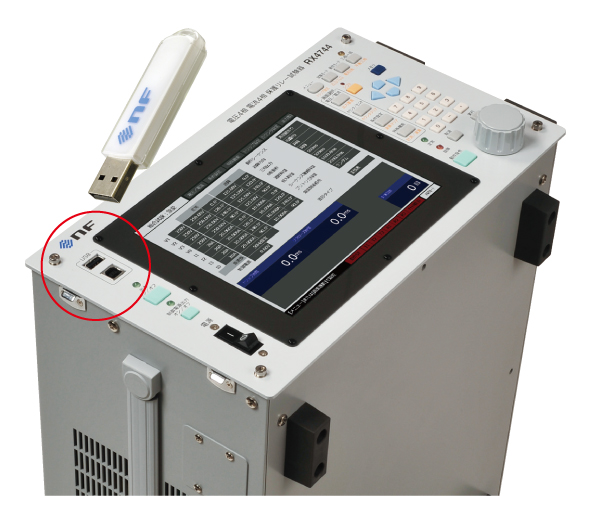

USB・USBメモリインタフェース装備
USBメモリを使って、設定内容を複数台にコピーできる上、試験結果の収集も容易です。また、USBインタフェースにより、PCによるリモート制御や自動試験に対応します。
製造ラインや屋外での保守作業の効率向上に貢献します。
特長

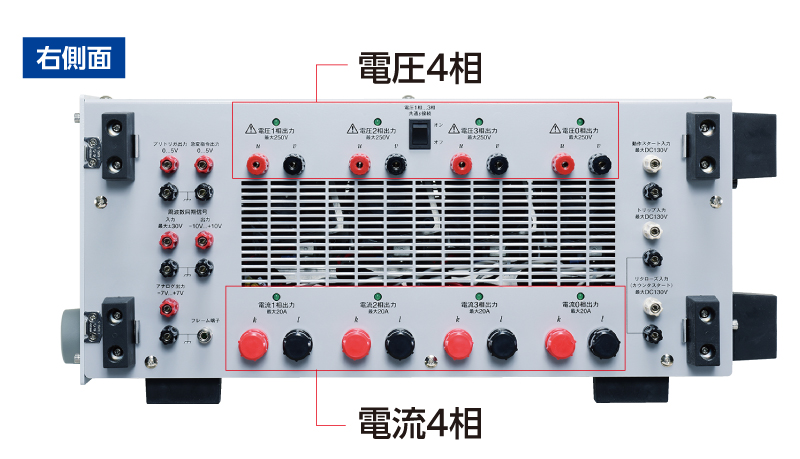

電圧4相・電流4相出力
電圧4相（最大250V）、電流4相（最大20A）を同時連続出力可能です。全出力相毎に絶縁されています。
また、全相合計で、1100VA の連続出力が可能です（電源電圧180V以上）。
相あたり最大20A（10V）、4相並列で80A（10V）、2相直列で20A（20V）を2相、4相直列で20A（40V）の電流を出力できるので、旧式の87リレー（比率差動継電器）や51リレー（過電流継電器）の試験を行うことも可能です。
さらに、電圧4相・電流4相の多相出力で、制御線の動作確認など多様な試験に対応しています。
高確度 振幅・位相・周波数出力
振幅・位相・周波数の高確度な出力により、計測器を使わなくても、保護リレーの正確な動作値・復帰値を得ることができます。
微小電流出力
400mA/5mA の微小電流出力を装備しています。
電流1相の出力レンジとして、400mAレンジまたは5mAレンジを選択した場合に、アナログ出力端子から出力されます（設定分解能0.01mA／0.001mA）。この出力を使用すると、高電圧配電用地絡方向継電器（67リレー）の試験をZCT（零相変流器）なしで行うことができます。
出力周波数
50Hz 固定、60Hz 固定、内部可変（10.000Hz～500.000Hz）、0 相別設定、外部同期、ライン同期より選択。
RX4744AS に搭載
周波数同期用ディジタル信号入力・出力を搭載し、本器複数台の 周波数同期運転が可能です。
出力波形
正弦波、電流高調波、直流、過渡応答波形再生（コムトレード）、任意波、振幅制限波を出力可能です。
- 正弦波
正弦波出力では、平衡三相、1LG、2LS、2LG設定が可能です。
- 電流高調波
2次～25次の高調波を加算可能。保護リレーの高調波抑制試験を行うことができます。また、非同期高調波の設定も可能です。
- 過渡応答波形再生
コムトレード書式（アスキーデータ形式、整数値型）による過渡波形データを電圧出力0～3、電流出力0～3に再生します。
RX4744AS に搭載
- 任意波形
任意波AC およびAC＋DC を出力可能です。
- 振幅制限波形
半波整流波形を出力可能です 。
カウンタ内蔵
急変動作の試験用にタイムカウンタを内蔵。保護リレーの動作時間・復帰時間（動特性）などを計測でき、計測結果は、試験結果メモリに保存可能です。単体試験では、インタバル内部／ワンショット／トレイン／動作・復帰／インタバル外部の5モードから選択、総合試験では、トリップ時間、リクローズ時間、再トリップ時間を計測します。また、チャタリング除去機能も備えています。
RX4744AS に搭載

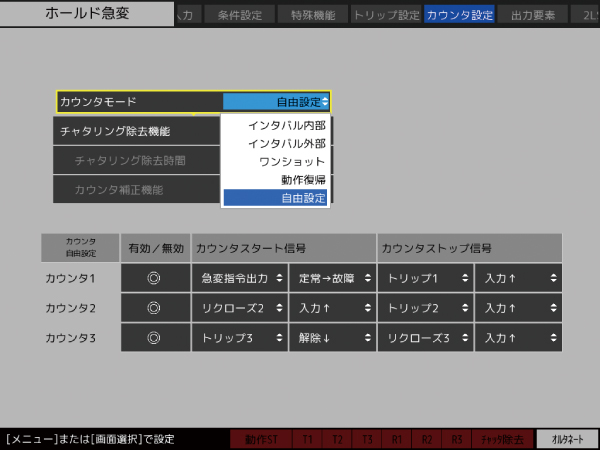

トリップ1～3 を同時に測定したいなどの要望に対応し、カウンタ1～3 のスタート信号／ストップ信号を任意に設定可能です。

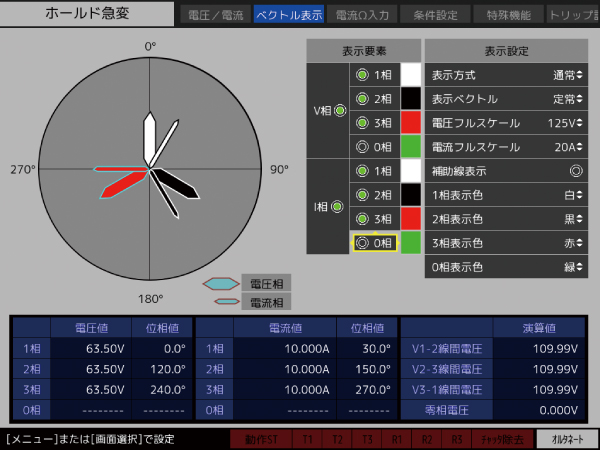

ベクトル表示機能
各相の電圧・電流設定の振幅および位相をベクトル表示します。
さらに1 相～3 相の設定を対称座標法で変換し、ベクトル表示することも可能です。

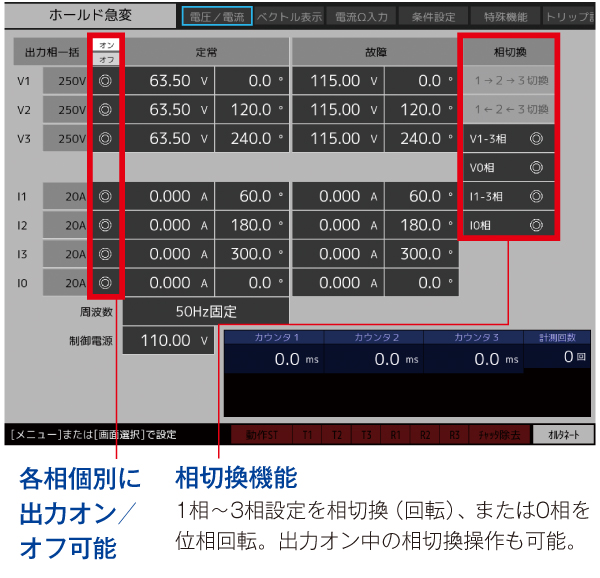

相切換機能
相切換機能は1～3相設定を切換える（回転する）、または0相を位相回転する機能です。
試験時の各相の設定に便利です。
メモリ機能
試験設定メモリと試験結果メモリを装備しています。
試験設定メモリでは、パネル面に設定したパラメタを各動作モードにつき32通りまで保存可能。また、初期設定値の50Hz地域用と60Hz地域用を含めて、合計34通りを任意に呼び出し可能です。
試験結果メモリは、試験条件と試験結果（カウンタ計測・演算値等）を各動作モードにつき32通りまで保存できます。
試験設定および試験結果はUSBメモリに保存可能です。

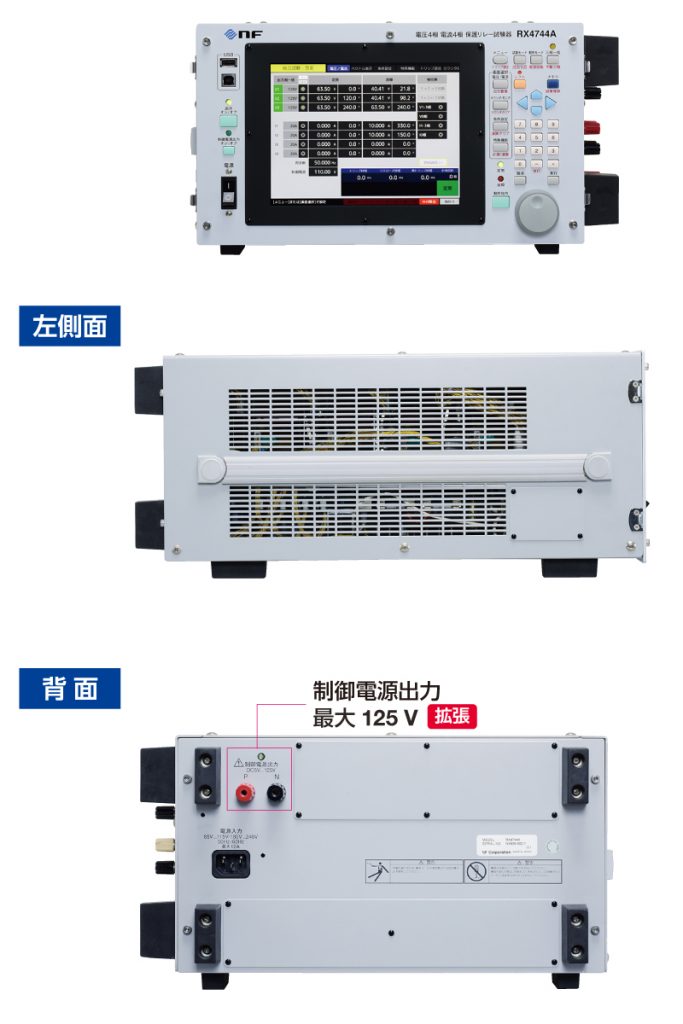

RX4744A

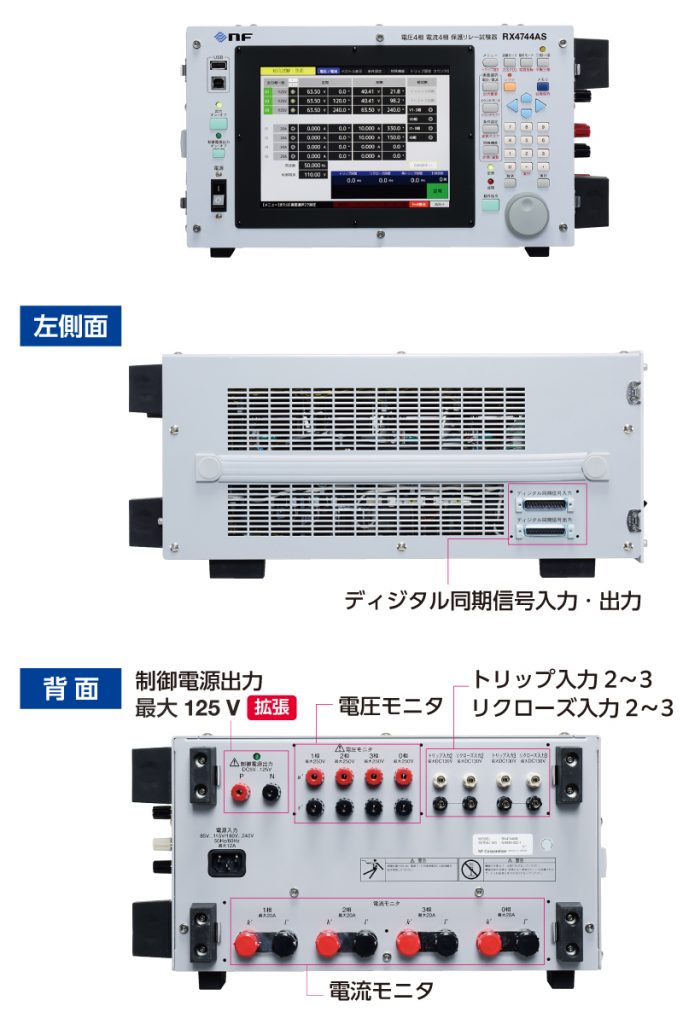

RX4744AS

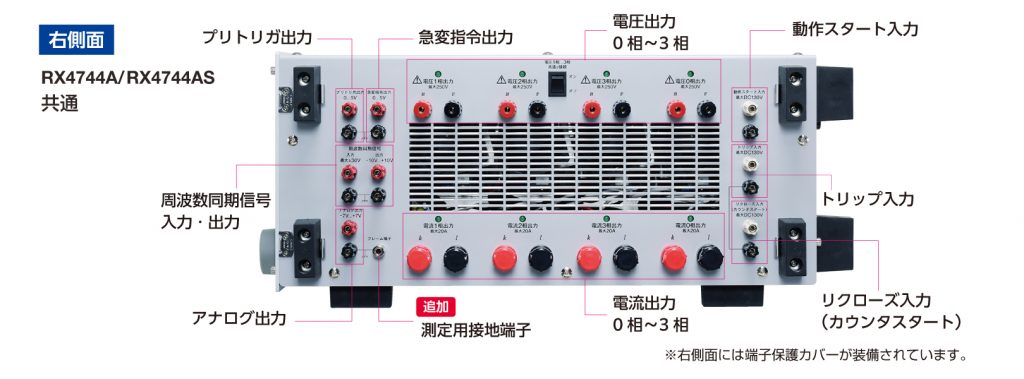

RX4744A・RX4744AS 共通
端子保護カバー
フィールド・ユースを考慮して、リアおよびサイドの端子を保護するためのカバーを標準装備しました。
急変やスイープをはじめ、単体試験／総合試験用の各種動作モードを備えています。総合試験用として、コムトレード書式に対応した「過渡波形再生モード」を標準装備。オプションの動作モードも豊富です。
単体試験用動作モード
- ホールド急変モード：定常・永久故障を模擬
- ノンホールド急変モード：アーク故障を模擬
- 95試験モード：周波数リレーを試験
- 通常スイープモード：定常・故障の間をスイープ
- ベクトル直線スイープモード：定常・故障の振幅・位相ベクトル上を直線スイープ
RX4744AS に搭載
- トランス突入電流模擬モード：半波整流波形を過渡減衰スイープしてトランスの突入電流を模擬するためのモード
- SOR 試験モード：脱調検出リレー（Step Out Relay）を試験するための出力急変モード

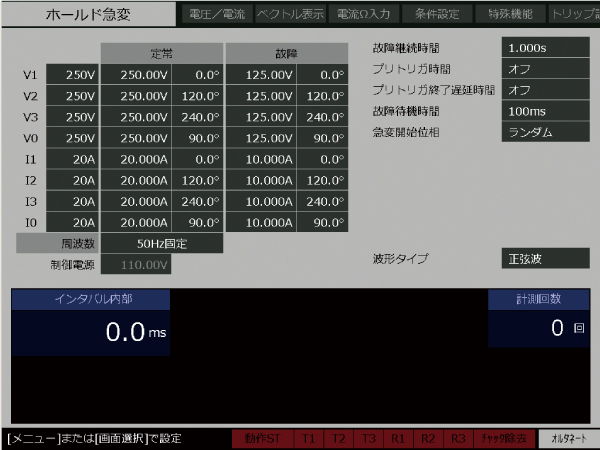

ホールド急変 メイン画面

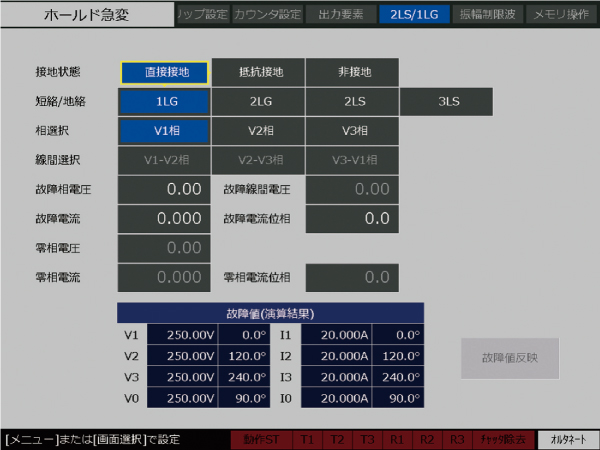

ホールド急変 2LS/1LG

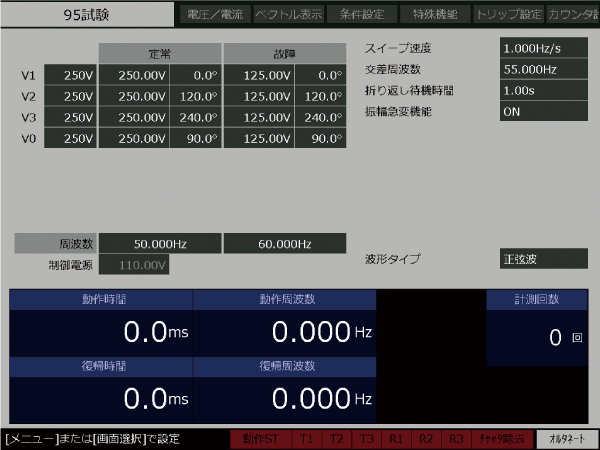

95試験

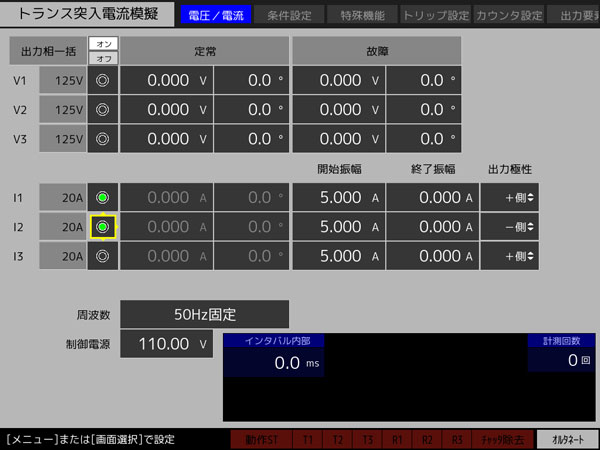

トランス突入電流模擬モード（RX4744AS）

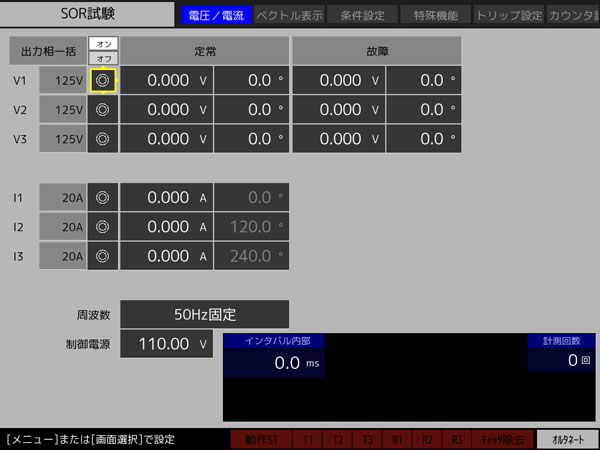

SOR試験モード（RX4744AS）
総合試験用動作モード
- 急変動作モード：動作シーケンス、故障方向、三相出力、0 相動作
- 過渡波形再生モード：コムトレード書式に対応した過渡波形再生モード
RX4744AS に搭載
- リアクタンス協調モード
- 脱調ロックモード
- 脱調ロック解除モード
- I0(ゼロ)遅延モード
- シーケンス動作モード
- 総合試験で模擬遮断器が必要な場合は、三相模擬遮断器 RX470031、保護リレー試験ソフトウェア RX04701等を組み合わせてご使用ください。

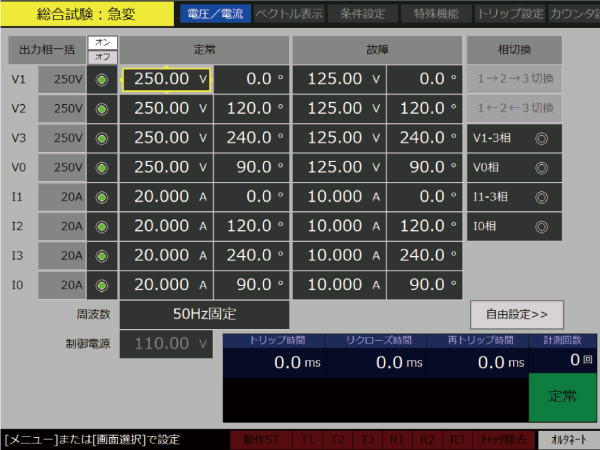

総合試験：急変 電流／電圧設定

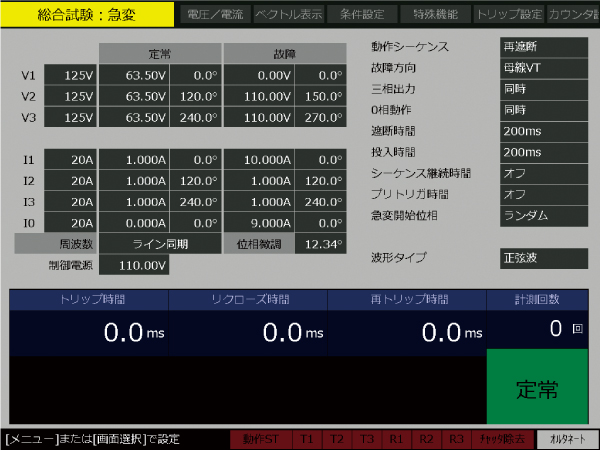

総合試験：急変

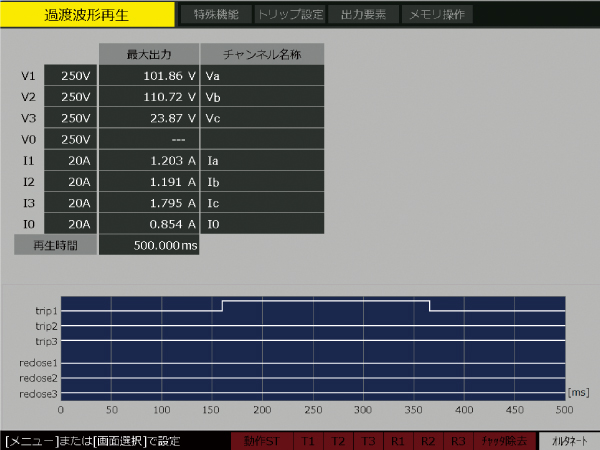

過度波形再生

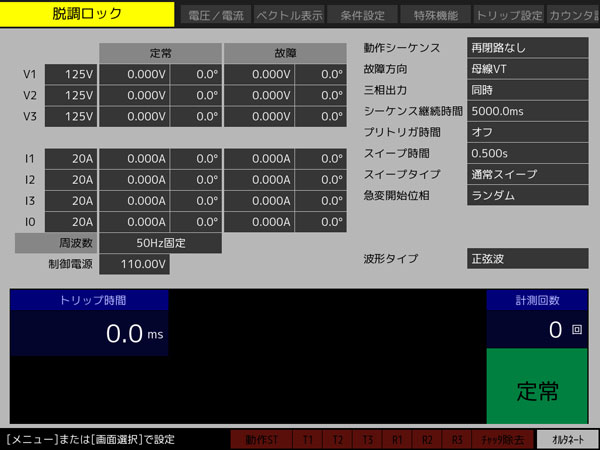

脱調ロックモード（RX4744AS）
脱調ロック解除モード（RX4744AS）

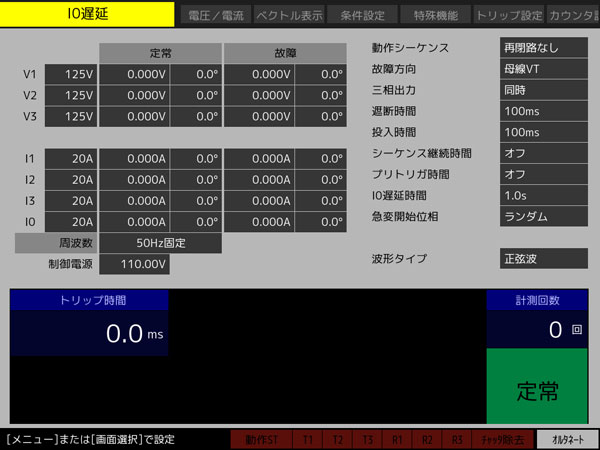

I0(ゼロ)遅延モード（RX4744AS）

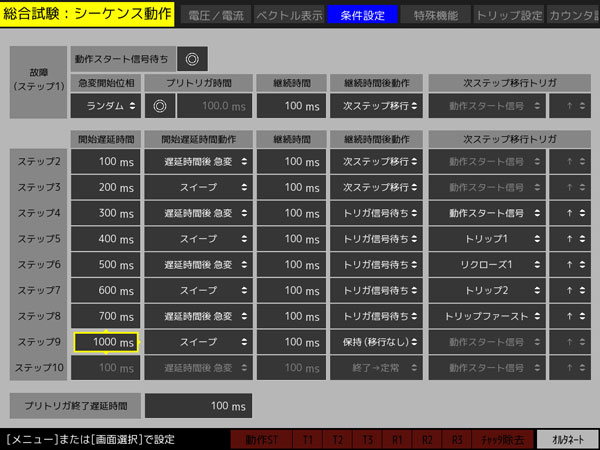

シーケンス動作（RX4744AS）
- 定常およびステップ１～10の各ステップで、電圧・電流各相の振幅・位相を自由に設定
- ステップ毎の周波数を自由に設定可能（全相一括）
- ステップ間遷移は時間およびトリガ信号にて制御
- ステップ間の出力変化は急変とスイープを選択可能
設定項目
- ステップ数
- 継続時間
- 開始遅延時間
- プリトリガ時間
- 継続時間後動作
- 開始遅延時間動作
- 急変開始位相
- 次ステップ移行トリガ
- プリトリガ終了遅延時間
仕様

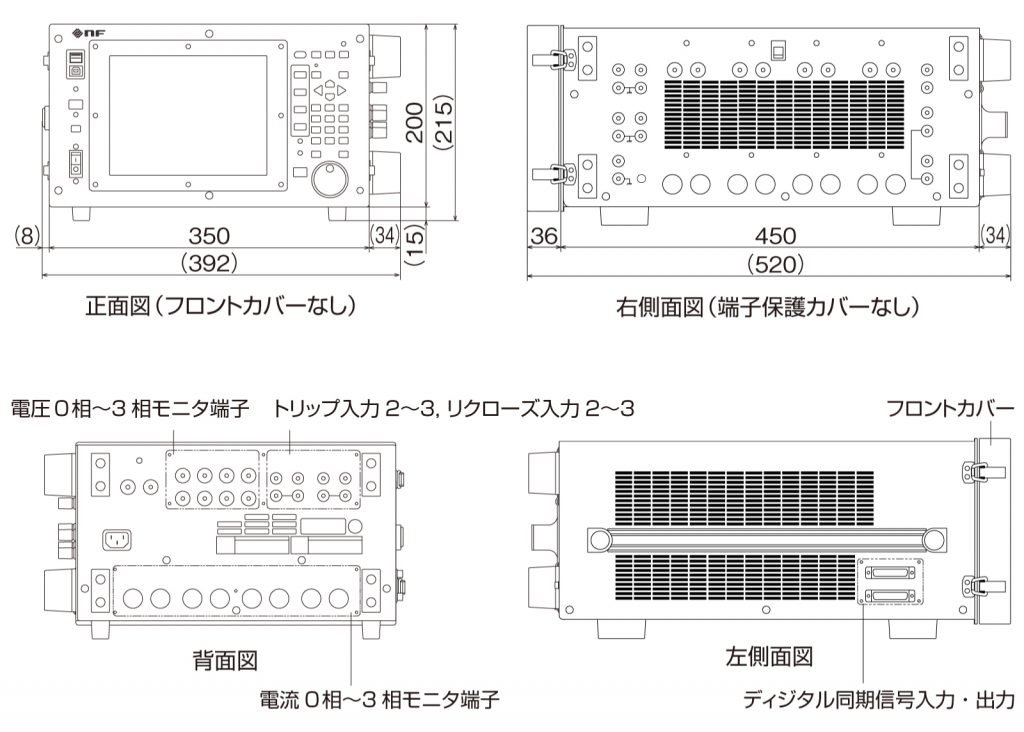

外形寸法
価格表
オプション情報
本体
新製品
RX4744A 電圧4相電流4相保護リレー試験器
¥4,900,000（税抜）
新製品
RX4744AS 電圧4相電流4相保護リレー試験器
¥5,300,000（税抜）
付属品
- 正面カバー 1
- 電源コードセット1（100V 用, 2m） 1
- 電源コードセット2（200V 用, 2m） 1
- 電流出力ケーブル（約3m） 4
- 電圧出力ケーブル（約3m） 4
- 信号用ケーブル（バナナチップ－ワニ口, 約1m） 2
- 付属ケーブルバッグ 1
- 端子保護カバー（サイド、リア） 各1
RX4744AS にのみ付属
- 電流モニタ端子ショートバー 1
- ディジタル同期入出力ケーブル 1
（サイド、リア 各1枚付属）
オプション・周辺機器
周辺機器
RX470031 出力切換機能付 三相模擬遮断器
- RX4744と組み合わせることで、小型・軽量で多機能な保護リレー試験システムを構築
- 詳細はこちら
¥1,652,000（税抜）
RX04701 保護リレー試験ソフトウェア
- RX4744、RX470031を制御し、各種保護リレー試験を自動で実行する専用ソフトウェア
- 詳細はこちら
¥368,000（税抜）
オプション
PA-001-2836 抵抗挿入アダプタ
- RX4744のトリップ入力またはリクローズ入力のCOM端子側に加わるノイズ除去（動作スタート入力の誤動作防止）
¥9,000（税抜）
PA-001-2835 絶縁信号伝送アダプタ
- RX4744のトリップ入力とリクローズ入力のCOM端子間を電気的に絶縁
¥16,000（税抜）
PA-001-2197 キャリングケース
- 本体、取扱説明書、電源コードを 収納できます。
¥185,000（税抜）
PA-001-3083 キャリングケース（大）
- 本体、取扱説明書、全ケーブル類 （バッグ）を収納できます。
¥251,000（税抜）
PA-001-2681 端子保護カバー（リア）
- 保守用
¥17,000（税抜）
PA-001-2680 端子保護カバー（サイド）
- 保守用
¥18,000（税抜）
PA-001-2837 フロントカバー
- 保守用
¥27,000（税抜）
