出力切換機能付 三相模擬遮断器RX470031

RX470031
  • RX470031 ¥1,300,000(税抜)

概要

保護リレーから遮断器(CB)への信号送出を試験

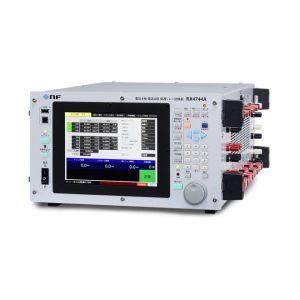

電圧4相 電流4相 保護リレー試験器 RX4744と組み合わせた試験に。

当社の電圧4相 電流4相 保護リレー試験器 RX4744と組み合わせることで、小型・軽量で多機能な保護リレー試験システムを構築できます。
三相各相で設定可能な模擬遮断機能に加え、RX4744 の電圧4相・電流4相にあわせた出力切換機能を装備。
さらに、オプションの16チャネル リレー応答信号セレクタを用いると、最大256チャネルの信号を設定可能です。

主な特長

  • 1台で模擬遮断器三相分を装備
  • トリップ信号電流とリクローズ信号電流を個別に設定可能
  • トリップフリー機能装備(有効/無効を設定可能)
  • 各相に接点出力を4 式装備(a 接点またはb 接点に設定可能) 半導体で構成され、チャタリングや接点劣化なし
  • 出力切換機能により、電流2 相直列、4 相直列、2 相直列2 並列、4 相並列の切換えが可能
  • 遮断・投入時間設定最小値 10msにより、最速の実遮断器の動作を模擬可能
  • 16 チャネル リレー応答信号セレクタを用意(オプション)
  • 軽量 (約15kg)・小型 (幅350×高さ200×奥行454mm) RX4744ほぼ同サイズで、重ねても立てても使用しやすい
三相模擬遮断器 RX470031 と16チャネル リレー応答セレクタ (オプション)
三相模擬遮断器 RX470031 と16チャネル リレー応答セレクタ (オプション)

主な機能

正面パネル
主な機能 正面パネル

模擬遮断器機能

  • 相指定:相を表示、全相指定の場合はA
  • 遮断時間:設定値を表示
  • 投入時間:設定値を表示
  • トリップ信号電流:トリップ信号が入力され遮断するまでに流れる電流
  • リクローズ信号電流:リクローズ信号が入力され投入するまでに流れる電流
  • ロック:模擬遮断器の制御をロック
  • P-N電圧:P-N端子間に+110Vが入力されると点灯
  • 投入:相の設定、一番右は全投入
  • 遮断:相の設定、一番右は全遮断

出力切換機能

  • 電圧出力設定
  • 電流出力①設定
  • 電流出力②設定
  • 電流出力③設定
  • 2直列
  • 4直列
  • 4相個別
側面
主な機能 左側面
主な機能 右側面

接続例

模擬遮断器を含めた総合試験のほか、出力切換機能を用いることで、保護リレー盤内の各種リレーの単体試験を結線変更なしで実施可能。

総合試験

RX4744と組み合わせ、電圧4要素・電流4要素の試験システムを省スペースで実現。

総合試験

単体試験 リレー応答信号16系統まで

電圧3要素、電流3要素、0相など、チャネルごとにリレー応答信号を取得。
接続替え不要で、個別にリレーの応答などを試験する際に便利です。

構成機器:

単体試験 リレー応答信号16系統まで

単体試験 リレー応答信号 最大256系統

最大で256要素の試験が可能。生産ラインなどの多数台試験に。

構成機器:

単体試験 リレー応答信号 最大256系統

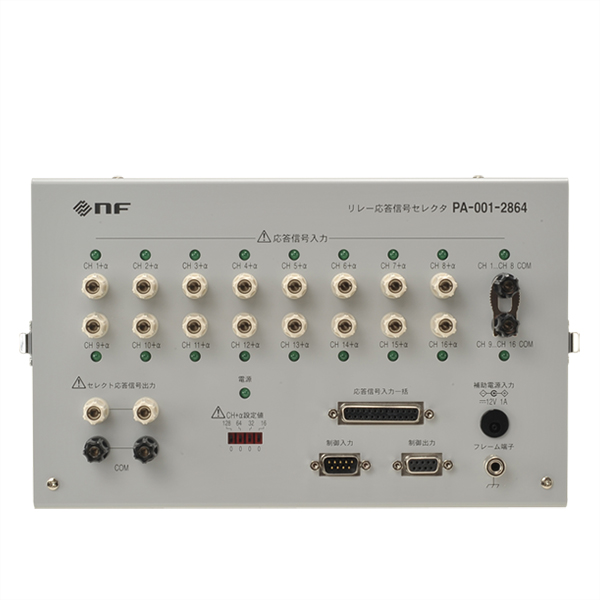

リレー応答信号セレクタ PA-001-2864 (オプション)

リレー応答信号セレクタ PA-001-2864 (オプション)

複数のリレー応答信号から任意の1つを選択する信号セレクタです。
選択した信号は、RX4744のトリップ入力・リクローズ入力などに接続して使用します。

  • 16chの入力ポートを装備
  • カスケード接続で256chまで拡張・並列化可能

仕様
外形寸法

仕様

試験内容にあわせた仕様のカスタマイズにも対応可能です。お問い合わせください。

仕様変更例

  • 電圧三相4線入力にて、三相4線出力を相反転
  • 電流2相直列を電流2相並列に変更 など

外形寸法

RX470031(三相模擬遮断器)

外形寸法 RX470031(三相模擬遮断器)
単位:mm

リレー応答信号セレクタ(オプション)

外形寸法 リレー応答信号セレクタ(オプション)
単位:mm

付属品
オプション

付属品

  • 取扱説明書  1
  • フロントカバー  1
  • 端子保護カバー(左サイド)  1
  • 端子保護カバー(右サイド)  1
  • 電源コードセット1(100V 用、3極プラグ、2m)  1
  • 電源コードセット2(200V 用、丸型圧着端子、2m)  1
  • 電圧入力ケーブル(約0.5m)  1
  • 電流入力ケーブル(約0.5m)  4
  • 三相4線電圧出力ケーブル(約3m)  1
  • 三相4線電流出力ケーブル(約3m)  2
  • 信号用ケーブル(バナナプラグ-バナナプラグ、約1m)  2
  • 付属ケーブル用バッグ  1
電圧入力ケーブル
電圧入力ケーブル
電流入力ケーブル
電流入力ケーブル
三相4線電圧出力ケーブル
三相4線電圧出力ケーブル
三相4線電流出力ケーブル
三相4線電流出力ケーブル
信号用ケーブル
信号用ケーブル
電源コードセット2(電源コードセット1は3極プラグ)
電源コードセット2
(電源コードセット1は3極プラグ)
付属ケーブル用バッグ
付属ケーブル用バッグ
フロントカバー
フロントカバー

オプション

型名/品名価格備考
PA-001-2864
リレー応答信号セレクタ
¥250,000(税抜)【付属品】取扱説明書、カバー、制御信号用ケーブル (Dsub 9ピン ピンーソケット、約1m)、セレクト応答信号出力用ケーブル (バナナーバナナプラグ、2芯、約1m)
PA-001-2863
キャリングケース
¥190,000(税抜)本体、取扱説明書、リレー応答セレクタ、全ケーブル類(バッグ)を収納できます。
PA-001-2837
フロントカバー ※保守用
¥20,000(税抜)
PA-001-2680
端子保護カバー(サイド) ※保守用
¥12,500(税抜)
PA-001-2864 リレー応答信号セレクタ
PA-001-2864
リレー応答信号セレクタ
PA-001-2863 キャリングケース
PA-001-2863
キャリングケース
PA-001-2837 フロントカバー ※保守用
PA-001-2837
フロントカバー
※保守用
PA-001-2680 端子保護カバー(サイド) ※保守用
PA-001-2680
端子保護カバー(サイド)
※保守用

ダウンロード

カタログ

取扱説明書

ファームウェア

ドライバソフトウェア
