精密電力増幅器4500シリーズ

4500シリーズ

¥750,000 ~(税抜)

概要

DC~20kHz、±200V出力可能な電力増幅器。

電源環境試験、精密な電気計測、特殊な負荷の駆動など、幅広い用途に対応。

4500シリーズは、DC~20kHzで最大±200V出力可能な広帯域・大出力の精密電力増幅器です。
出力電圧 250VAから2kVAまで4機種が用意されており、ブースタを併用すれば、2kVAごとに10kVA (単相) までパワーアップ可能です。
電力増幅器としてはもちろん、シミュレーション電源として、交流電源として、電源環境試験をはじめとするさまざまな用途に対応します。

  • DC~20kHzの広帯域、±200Vの高出力電圧(2台直列接続で最大±400V可能)
  • DC (定電圧/定電流)、交流 (定電圧/定電流) の4モード
  • 250VA/500VA/1kVA/2kVAの4モデル ブースタ接続で最大10kVAまで出力可能
  • リモートセンシング可能(出力ケーブルの電圧降下を補償)
  • 三相システムを構成可能な信号発生器を用意(ページ下部の関連製品をご覧ください。)
  • 本製品は電波法第100条の規定により、総務大臣の使用許可を必要とする「高周波利用設備」に該当します (周波数10kHzで、出力電力50Wを超えて使用する場合)。許可申請の詳細については、管轄の総合通信局にお問い合わせください。

特長

  • 広帯域 DC~20kHz
  • 高出力電圧 ±200V
  • DC (CC/CV)、AC (CC/CV)の4モード
    CC:定電流、CV:定電圧
  • 2台の直列接続で出力電圧を2倍にアップ
    4520A(2kVA)にパワーブースタ 4521A(2kVA)を接続して、最大10kVAまでパワーアップ
    4520Aと旧製品4521、または、旧製品4520と4521Aは接続できません。
  • リモートセンシング端子装備
    出力ケーブルでの電圧降下を補償。わずかな電圧降下も無視できない厳密な要求にも対応。
  • Vccコントロール
    内部の直流電源電圧(Vcc)を制御し、電源の使用効率を高め、常に大きな出力電流を確保
  • 本シリーズには、信号源が内蔵されていません。信号源の選定にあたっては、お問い合わせください。

アプリケーション

  • 磁界発生用電源として
  • 船舶用電子機器の低周波イミュニティ試験に
  • EV用コンデンサのリップル試験に
  • 交流超伝導試験用電源として
  • 漏電ブレーカのJIS規格試験 (高周波試験、高調波試験) に
  • 磁歪素子の駆動用定電流電源として
  • 太陽電池模擬直流電源として
  • 各種電子機器の電源環境試験用電源として

仕様
外形寸法

仕様

外形寸法

4502

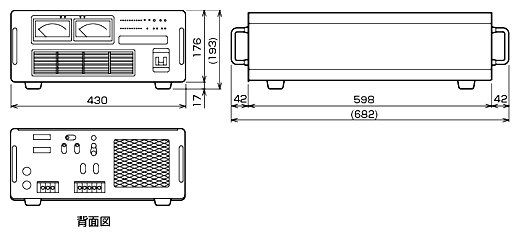

外形寸法(4502)
単位:mm

4505

外形寸法(4505)
単位:mm

4510

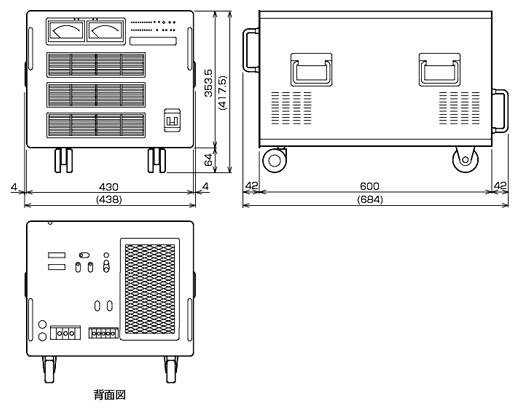

外形寸法(4510)
単位:mm

4520A

外形寸法(4520A)
単位:mm
  • 4521Aも同じ寸法です。

価格表
オプション情報

本体

  • 4502 精密電力増幅器 (250VA)

    ¥750,000(税抜)

  • 4505 精密電力増幅器 (500VA)

    ¥1,000,000(税抜)

  • 4510 精密電力増幅器 (1kVA)

    ¥1,400,000(税抜)

  • 4520A 精密電力増幅器 (2kVA)

    ¥2,000,000(税抜)

  • 4521A パワーブースタ (2kVA)

    ¥1,800,000(税抜)

付属品

  • 取扱説明書(4521Aには取扱説明書は付属しません) 1
  • 電源ケーブル(3m) 1
  • ヒューズ(小型ガラス管入り、普通溶断型2A) 1
  • コントロールケーブル(4521Aのみ) 1
  • ブースタケーブル(4521Aのみ) 1
  • 4502:2mm2 4505:3.5mm2 4510:3.5mm2 4520A:8mm2 4521A:8mm2

オプション

  • OP-11 (4502用) 入力電圧変更

    • 120, 200, 220, 240V 1点指定
    • ご注文時オプション

    ¥60,000(税抜)

  • OP-11 (4505用) 入力電圧変更

    • 120, 200, 220, 240V 1点指定
    • ご注文時オプション

    ¥70,000(税抜)

  • OP-11 (4510用) 入力電圧変更

    • 220, 240V 1点指定
    • ご注文時オプション

    ¥70,000(税抜)

  • OP-11 (4520A用) 入力電圧変更

    • 220, 240V 1点指定
    • ご注文時オプション

    ¥70,000(税抜)

  • OP-11 (4521A用) 入力電圧変更

    • 220, 240V 1点指定
    • ご注文時オプション

    ¥70,000(税抜)
