電圧4相電流4相保護リレー試験器RX4744

RX4744
  • RX4744 ¥4,200,000(税抜)

概要

軽量・コンパクトな一筐体に凝縮

このサイズ1 台で、電圧4要素・電流4要素の試験に対応。

これまで、複数の機種を組み合わせていた電圧4要素・ 電流4要素の試験を1筐体で実現しました。
小型・軽量により基幹系統の保守・点検やメガソーラー、風力、コジェネレーション関連の保護機能試験にも活用できます。

保護リレーの製造、電気設備保守現場の作業効率向上を図るため、単体試験・総合試験の各種動作モードを装備し、操作性を向上させました。

周辺機器、ソフトウェアを組み合わせることにより、自動リレー試験システムを構築可能です。

主な特長

  • 電圧4相(最大250V)・電流4相(最大20A) 各相同時連続出力、出力は相毎に絶縁
  • 400mA/5mA レンジの微小電流出力を装備
  • 高確度の振幅・位相・周波数出力
  • カウンタ(ミリセコ)内蔵により、動作時間計測が可能
  • 単体試験・総合試験の豊富な動作モード
単体試験ホールド急変、ノンホールド急変、95 試験、通常スイープ、ベクトル直線スイープ、トランス突入電流模擬、SOR 試験
総合試験急変動作、過渡波形再生 (コムトレード書式対応)、リアクタンス協調*、脱調ロック*、脱調ロック解除*、I0 遅延*、シーケンス動作モード*
  • オプション

フィールドにおける作業・製造ラインの効率向上に

軽量・コンパクトで、運搬や設置が容易 幅 350mm×高さ 200mm、質量 15kg
軽量・コンパクトで、運搬や設置が容易

幅 350mm× 高さ 200mm、質量 15kg

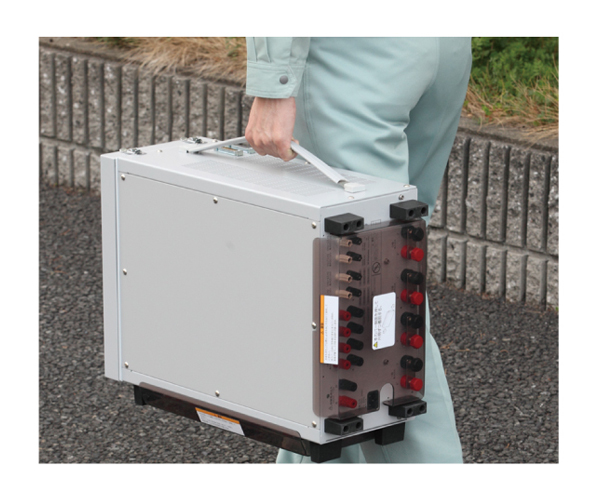

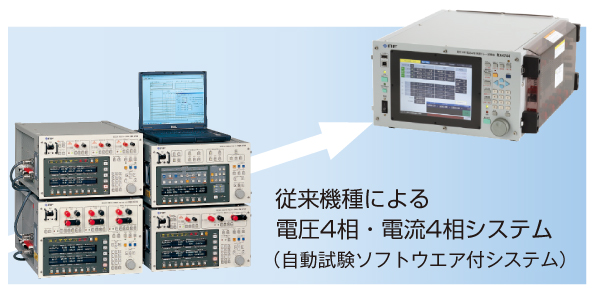

これまで、複数の機種を組み合わせていた電圧4要素・電流4要素の試験を1台で可能にしました。サイズは幅350mm× 高さ200mm× 奥行450mm(従来機種の1/5)、質量は一人で持ち運びできる15kg(従来機種の1/4)で、大幅な小型化と軽量化を実現しています。

  • 当社従来機種で、電圧4相・電流4相を構成した場合との比較

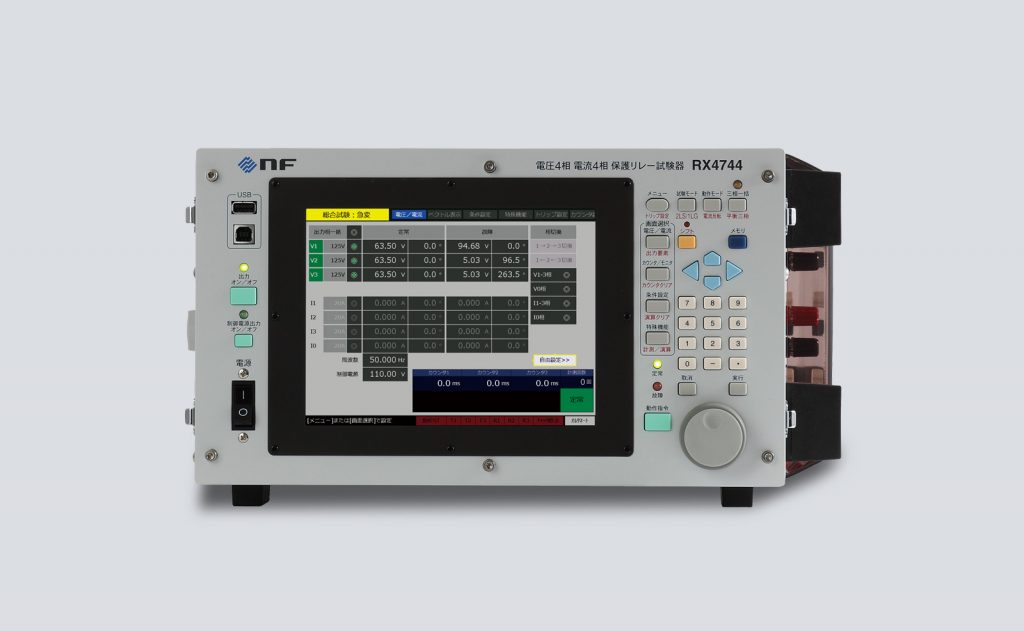

PCやリモコン不要!本体1台のみで試験が可能 大型液晶モニタを搭載した使いやすい操作パネル
液晶表示(出力要素設定画面)
PCやリモコン不要!本体1 台のみで試験が可能

大型液晶モニタを搭載した使いやすい操作パネル

8.4インチ高輝度液晶モニタとわかりやすい操作キーを備え、各種設定を一覧しながら、直感的に試験を実行できます。
液晶モニタは、屋外の直射日光の下でも高い視認性を確保しました。

試験の設定と試験結果の収集が容易 USB、USBメモリインタフェース装備
試験の設定と試験結果の収集が容易

USB、USBメモリインタフェース装備

USBメモリを使って、設定内容を複数台にコピーできる上、試験結果の収集も容易です。また、USBインタフェースにより、PCによるリモート制御や自動試験に対応します。
製造ラインや屋外での保守作業の効率向上に貢献します。

リレー試験をスマートに

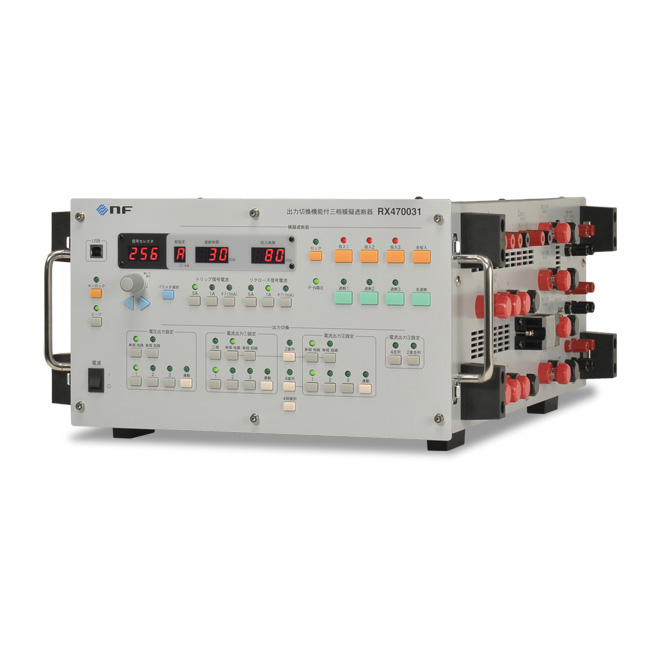

  • 出力切換機能付 三相模擬遮断器 RX470031 詳細
  • 保護リレー試験ソフトウェア RX04701 詳細

特長

豊富な機能

電圧4相・電流4相出力

電圧4相(最大250V)、電流4相(最大20A)を同時連続出力可能です。全出力相毎に絶縁されています。
また、全相合計で、1100VA の連続出力が可能です(電源電圧180V以上)。

電圧4相・電流4相出力

相あたり最大20A(10V)、4相並列で80A(10V)、2相直列で20A(20V)を2相、4相直列で20A(40V)の電流を出力できるので、旧式の87リレー(比率差動継電器)や51リレー(過電流継電器)の試験を行うことも可能です。
さらに、電圧4相・電流4相の多相出力で、制御線の動作確認など多様な試験に対応しています。

旧式の87リレー(比率差動継電器)や51リレー(過電流継電器)の試験を行うことも可能

高確度 振幅・位相・周波数出力

振幅・位相・周波数の高確度な出力により、計測器を使わなくても、保護リレーの正確な動作値・復帰値を得ることができます。

微小電流出力

400mA/5mA の微小電流出力を装備しています。
電流1相の出力レンジとして、400mAレンジまたは5mAレンジを選択した場合に、アナログ出力端子から出力されます(設定分解能0.01mA、0.001mA)。この出力を使用すると、高電圧配電用地絡方向継電器(67リレー)の試験をZCT(零相変流器)なしで行うことができます。

出力周波数

50Hz 固定、60Hz 固定、内部可変(10.000Hz~500.000Hz)、0 相別設定、外部同期、ライン同期より選択。オプションで、周波数同期用のディジタル信号入力・出力を追加できます。*

  • ご注文時オプション ディジタル同期 PA-001-2176

出力波形

正弦波、電流高調波、直流、過渡応答波形再生(コムトレード)、任意波、振幅制限波を出力可能です。

正弦波

正弦波出力では、平衡三相、1LG、2LS、2LG設定が可能です。

電流高調波

2次~25次の高調波を加算可能。保護リレーの高調波抑制試験を行うことができます。また、非同期高調波の設定も可能です。

過渡応答波形再生

コムトレード書式(アスキーデータ形式、整数値型)による過渡波形データを電圧出力0~3、電流出力0~3に再生します。

任意波形*

任意波AC およびAC+DC を出力可能です。(メモリ数16、波形長32kワード、振幅分解能16ビット)

  • ご注文時オプション PA-001-2193

振幅制限波形*

半波整流波形を出力できます。
制限率: 100.0% ~ -30.0% (制限極性 +)/30.0% ~ -100.0% (制限極性 -)

  • ご注文時オプション PA-001-2194

カウンタ内蔵

急変動作の試験用にタイムカウンタを内蔵。保護リレーの動作時間・復帰時間(動特性)などを計測でき、計測結果は、試験結果メモリに保存可能です。単体試験では、インタバル内部/ワンショット/トレイン/動作・復帰/インタバル外部の5モードから選択、総合試験では、トリップ時間、リクローズ時間、再トリップ時間を計測します。また、チャタリング除去機能も備えています。
トリップ1~3 を同時に測定したいなどの要望に対応し、カウンタ1~3 のスタート信号/ストップ信号を任意に設定可能なオプション*を用意しました。

  • ご注文時オプション カウンタスタート/ストップ信号自由設定 PA-001-2678

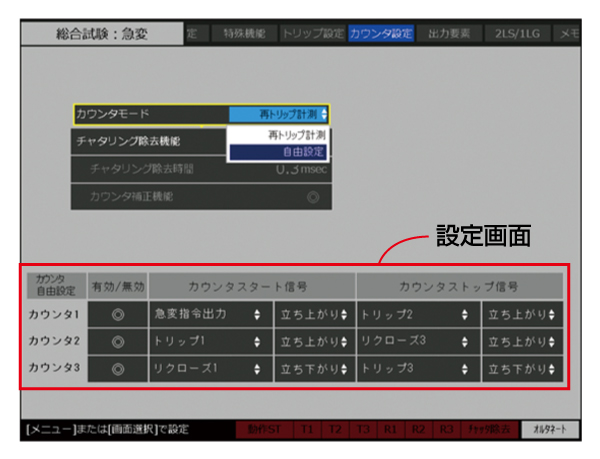

カウンタスタート/ストップ信号自由設定
カウンタスタート/ストップ信号自由設定

ベクトル表示機能

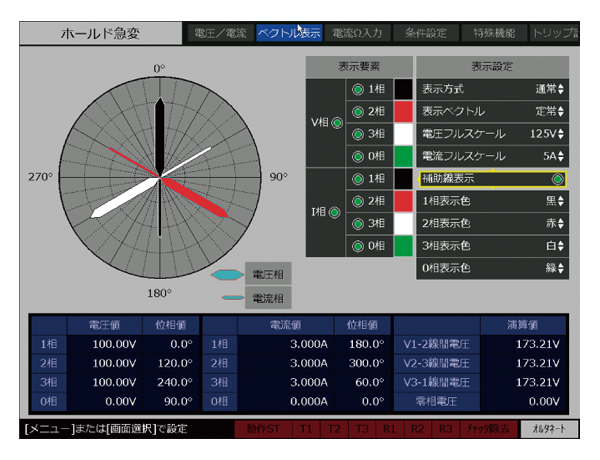

ベクトル表示機能は、各相の電圧電流設定の振幅および位相をベクトル表示します。さらに1相~3相設定を対称座標法で変換してベクトル表示することも可能です。

ベクトル表示機能
ベクトル表示機能

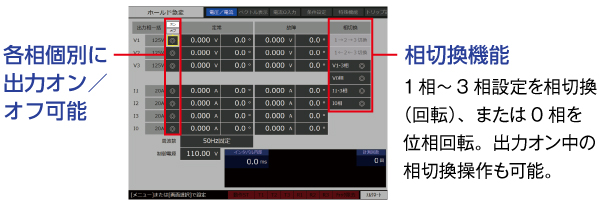

相切換機能

相切換機能は1~3相設定を切換える(回転する)、または0相を位相回転する機能です。
試験時の各相の設定に便利です。

相切換
相切換

シーケンス動作(オプション)

あらかじめプログラムすることにより、電圧・電流出力の振幅・位相・周波数が自動的に遷移するシーケンス動作オプションを用意。定常からステップ1 (故障) 、ステップ2… と最大10ステップのシーケンス出力が可能です。

  • 定常およびステップ1~10の各ステップで、電圧・電流各相の振幅・位相を自由に設定
  • ステップ毎の周波数を自由に設定可能(全相一括)
  • ステップ間遷移は時間およびトリガ信号にて制御
  • ステップ間の出力変化は急変とスイープを選択可能
シーケンス動作画面
シーケンス動作画面

設定項目

  • ステップ数
  • 継続時間
  • 開始遅延時間
  • プリトリガ時間
  • 継続時間後動作
  • 開始遅延時間動作
  • 急変開始位相
  • 次ステップ移行トリガ
  • プリトリガ終了遅延時間
  • ご注文時オプション PA-001-3147 【対応ファームウエア Ver.1.6.0.0】

メモリ機能

試験設定メモリと試験結果メモリを装備しています。
試験設定メモリでは、パネル面に設定したパラメタを各動作モードにつき32通りまで保存可能。また、初期設定値の50Hz地域用と60Hz地域用を含めて、合計34通りを任意に呼び出し可能です。
試験結果メモリは、試験条件と試験結果(カウンタ計測・演算値等)を各動作モードにつき32通りまで保存できます。
試験設定および試験結果はUSBメモリに保存可能です。

各種入出力

保護リレー試験に必要な多彩な入出力を装備しています。

標準装備

  • 動作スタート入力
  • トリップ入力
  • リクローズ入力
  • プリトリガ出力
  • 急変指令出力
  • 周波数同期信号入力
  • 周波数同期信号出力
  • アナログ出力
  • 制御電源出力端子

オプション

  • トリップ入力2~3
  • リクローズ入力2~3
  • 電圧モニタ端子0~3
  • 電流モニタ端子0~3

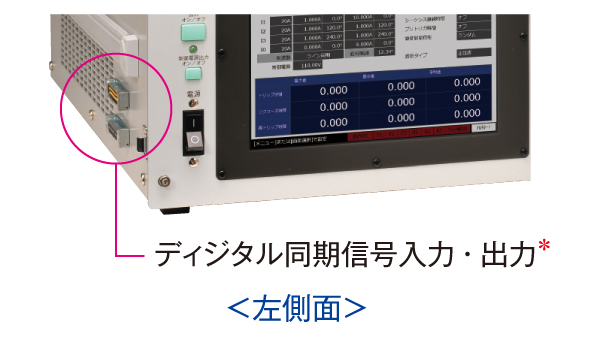

  • ディジタル同期信号入力・出力

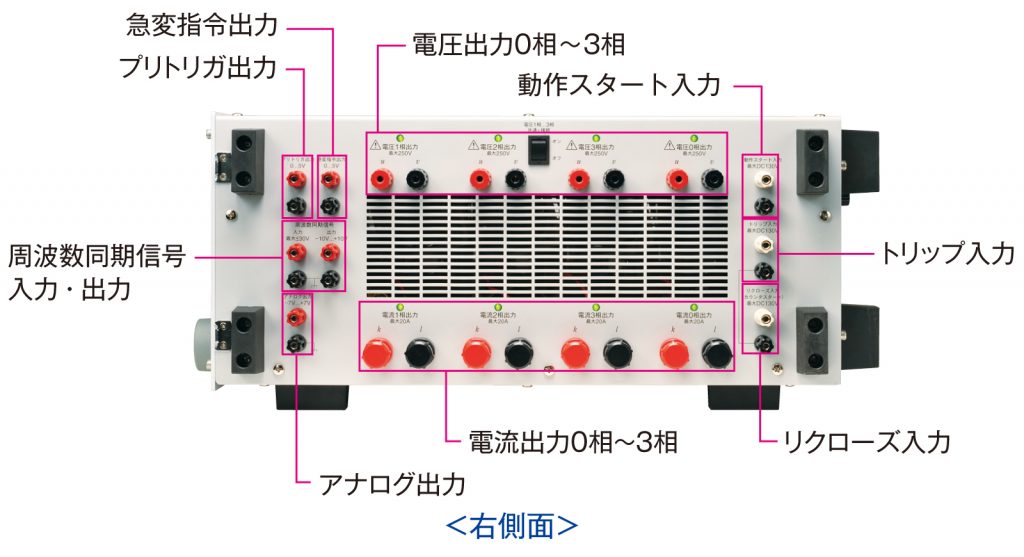

各部の紹介(右側面)
各部の紹介(背面)
各部の紹介(左側面)
  • オプション(ご注文時に指定)

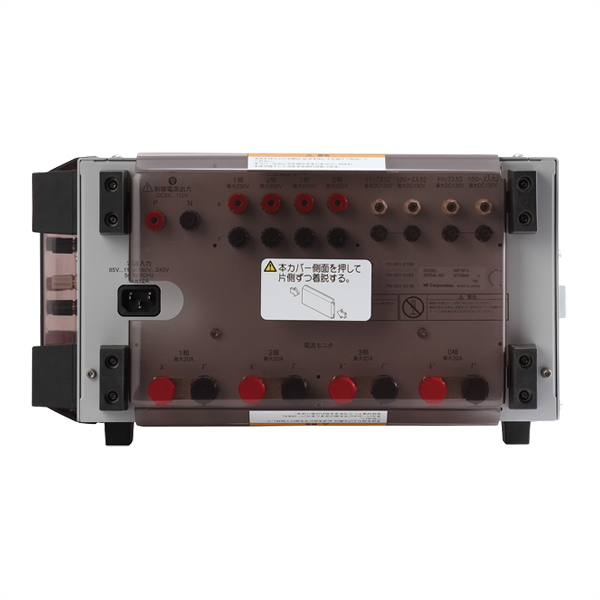

端子保護カバー

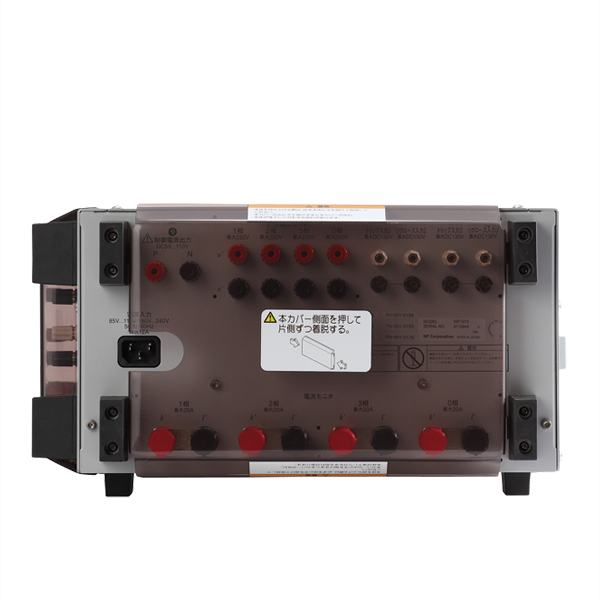

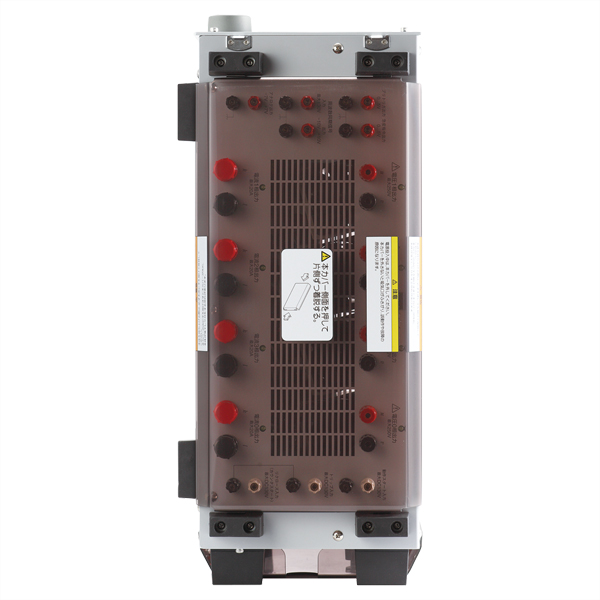

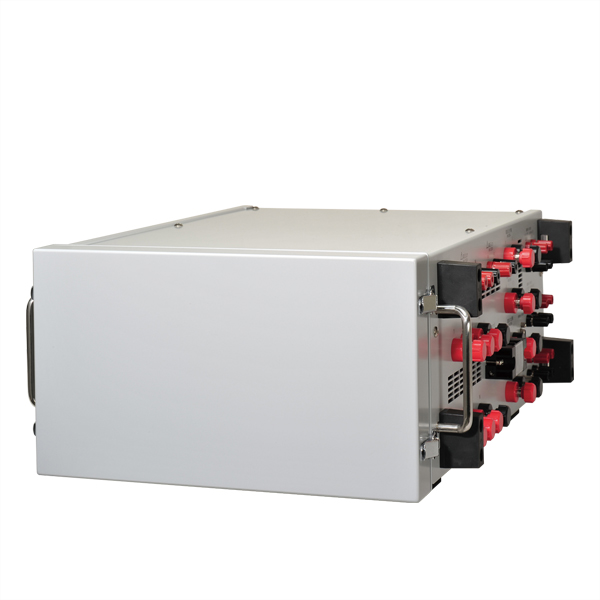

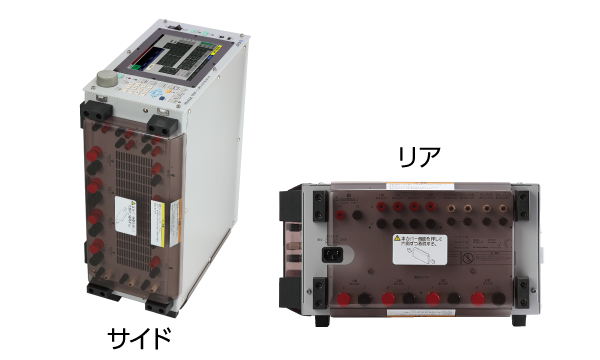

フィールド・ユースを考慮して、リアおよびサイドの端子を保護するためのカバーを標準装備しました。

保護端子カバー(オプション・注文時指定)

試験モード

急変やスイープをはじめ、単体試験/総合試験用の各種動作モードを備えています。総合試験用として、コムトレード書式に対応した「過渡波形再生モード」を標準装備。オプションの動作モードも豊富です。

単体試験用動作モード

  • ホールド急変モード:定常・永久故障を模擬
  • ノンホールド急変モード:アーク故障を模擬
  • 95試験モード:周波数リレーを試験
  • 通常スイープモード:定常・故障の間をスイープ
  • ベクトル直線スイープモード:定常・故障の振幅・位相ベクトル上を直線スイープ
  • トランス突入電流模擬モード*1:半波整流波形を過渡減衰スイープしてトランスの突入電流を模擬するためのモード
  • SOR 試験モード*2:脱調検出リレー(Step Out Relay)を試験するための出力急変モード
  • ご注文時オプション PA-001-2195
  • ご注文時オプション PA-001-2196

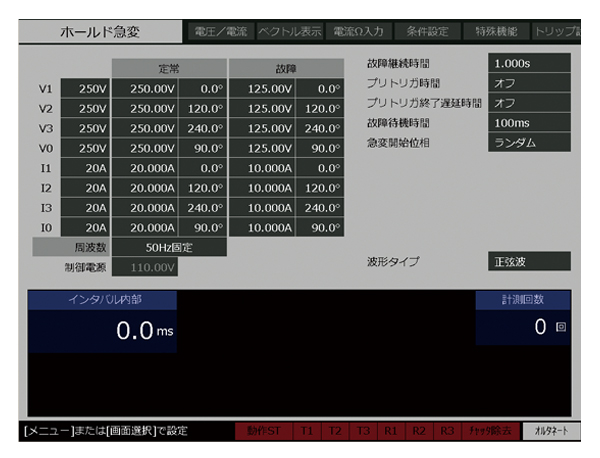

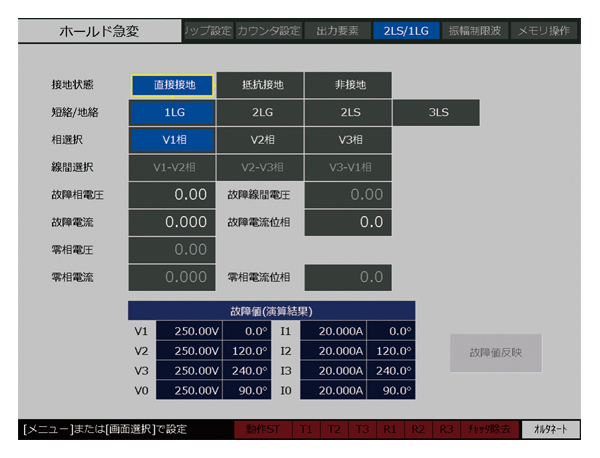

ホールド急変 メイン画面
ホールド急変 メイン画面

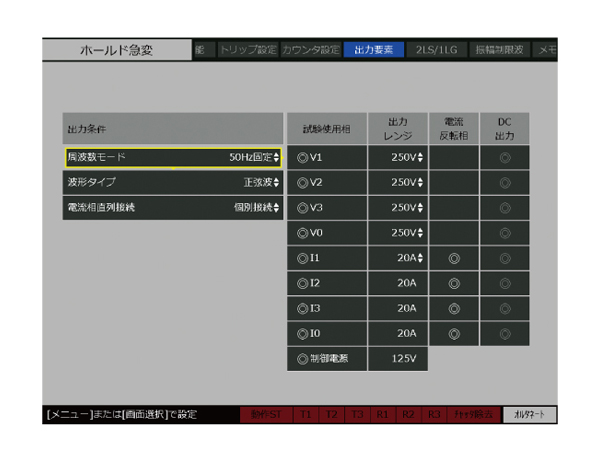

ホールド急変 電圧/電流設定
ホールド急変 電圧/電流設定
ホールド急変 2LS/1LG
ホールド急変 2LS/1LG

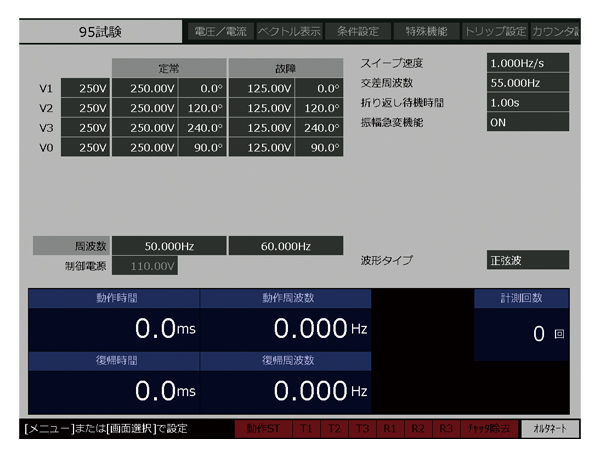

95試験
95試験

総合試験用動作モード

  • 急変動作モード:動作シーケンス、故障方向、三相出力、0 相動作
  • 過渡波形再生モード:コムトレード書式に対応した過渡波形再生モード
  • リアクタンス協調モード*3
  • 脱調ロックモード*3
  • 脱調ロック解除モード*3
  • I0(ゼロ)遅延モード*3
  • シーケンス動作モード*4
    定常からステップ1 (故障)、ステップ2・・・最大10まで、プログラムした内容で電圧・電流出力の振幅・位相・周波数を遷移させるモード
  • ご注文時オプション PA-001-2198で、上記4つのモードが追加されます。
  • ご注文時オプション PA-001-3147

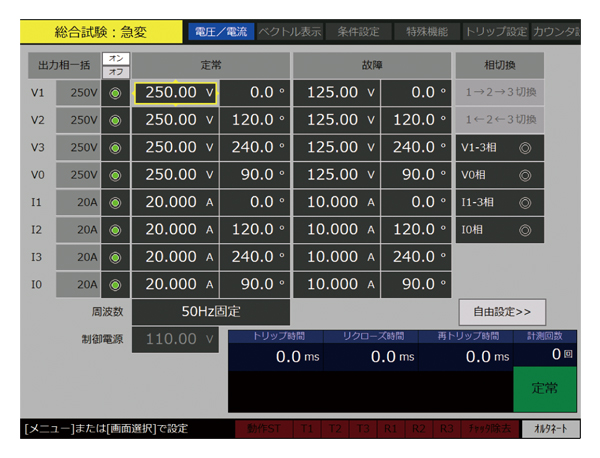

総合試験:急変 電圧/電流設定
総合試験:急変 電圧/電流設定
総合試験:急変
総合試験:急変

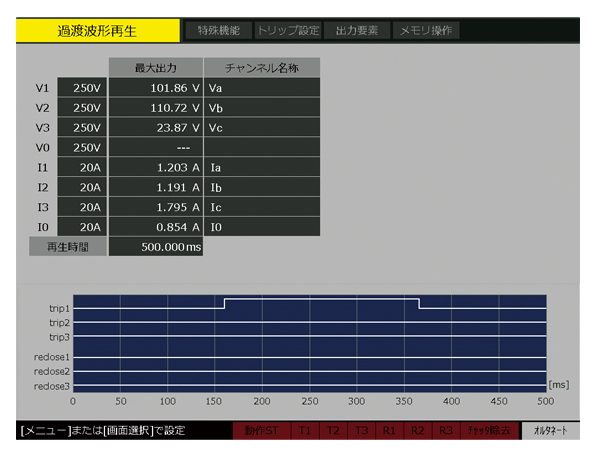

過度波形再生
過度波形再生
シーケンス動作
シーケンス動作

サンプルプログラム

リモート通信制御のプログラミングサンプルです。

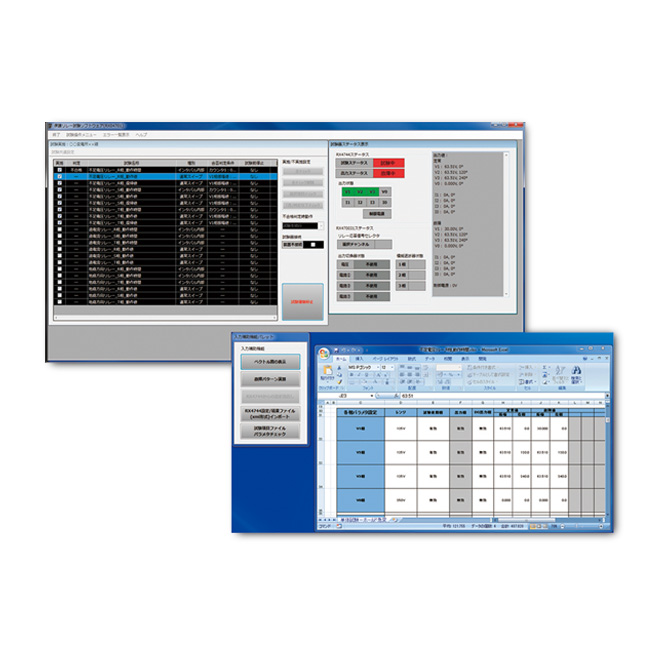

保護リレー試験ソフトウェア

自動試験用に、専用ソフトウェアをご用意。
試験場所やリレー盤、単体リレーごとにフォルダを作成・管理可能。

仕様
外形寸法

仕様

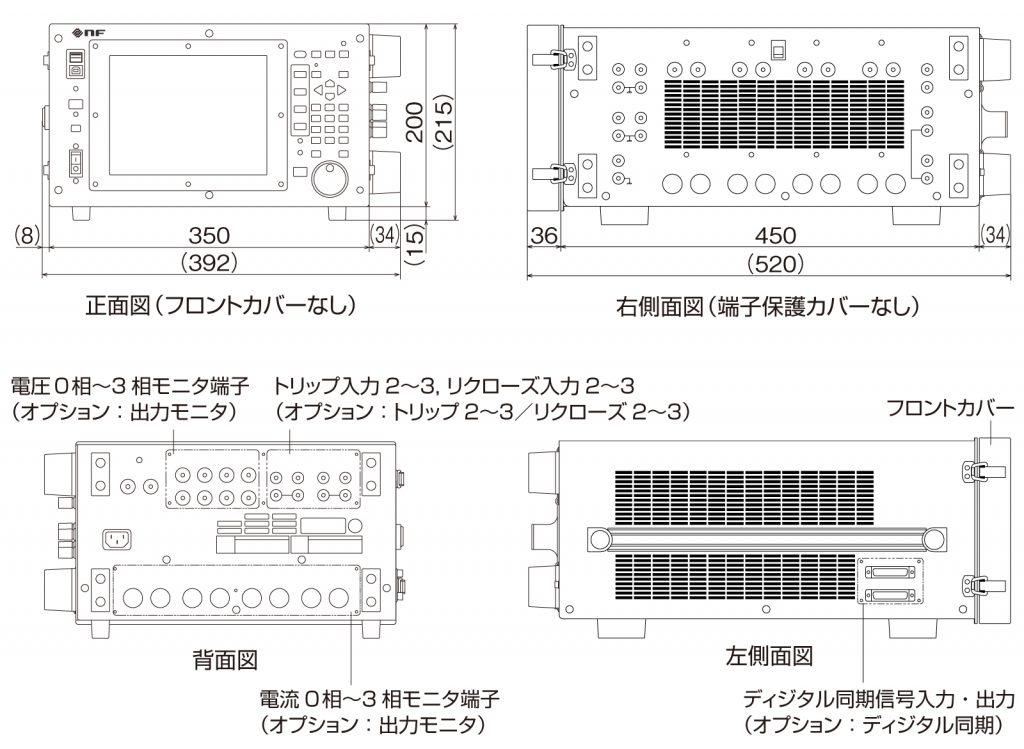

外形寸法

外形寸法
単位:mm

付属品
オプション

付属品

  • 正面カバー  1
  • 電源コードセット1(100V 用, 2m)  1
  • 電源コードセット2(200V 用, 2m)  1
  • 電流出力ケーブル(約3m)  4
  • 電圧出力ケーブル(約3m)  4
  • 信号用ケーブル(バナナチップ-ワニ口, 約1m)  2
  • 付属ケーブルバッグ  1
  • 端子保護カバー(サイド、リア)  各1
電流出力ケーブル(4本付属)
電流出力ケーブル(4本付属)
電圧出力ケーブル(4本付属)
電圧出力ケーブル(4本付属)
信号用ケーブル(2本付属)
信号用ケーブル(2本付属)
付属ケーブルバッグ
付属ケーブルバッグ
端子保護カバー(サイド、リア 各1枚付属)
端子保護カバー
(サイド、リア 各1枚付属)

オプション

周辺機器

型名/品名価格備考
RX470031
出力切換機能付 三相模擬遮断器
¥1,300,000(税抜)
RX04701
保護リレー試験ソフトウェア
¥350,000(税抜)

オプション

型名/品名価格備考

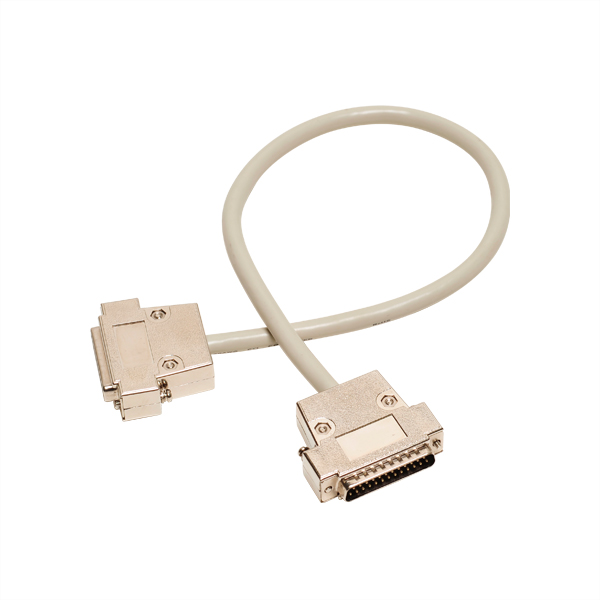

PA-001-2176
ディジタル同期
¥65,000(税抜)ご注文時オプション
PA-001-2177
出力モニタ
¥115,000(税抜)ご注文時オプション
PA-001-2178
トリップ2~3 /リクローズ2~3
¥90,000(税抜)ご注文時オプション
PA-001-2193
任意波形
¥20,000(税抜)ご注文時オプション
PA-001-2194
振幅制限波形
¥20,000(税抜)ご注文時オプション
PA-001-2195
トランス突入電流模擬モード
¥20,000(税抜)ご注文時オプション
PA-001-2196
SOR 試験モード
¥20,000(税抜)ご注文時オプション
PA-001-2198
リアクタンス/脱調/ I0 遅延モード
¥20,000(税抜)ご注文時オプション
PA-001-2678
カウンタスタート/ストップ信号自由設定
¥20,000(税抜)ご注文時オプション
PA-001-3147
シーケンス動作モード
¥20,000(税抜)ご注文時オプション
PA-001-2836

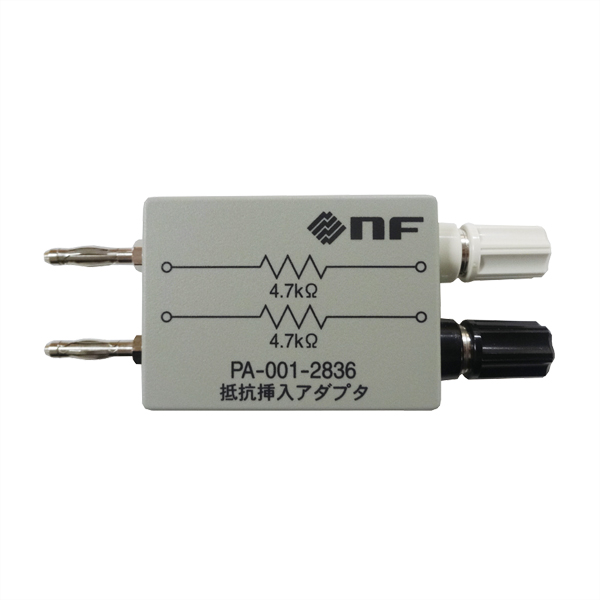

抵抗挿入アダプタ
¥7,000(税抜)
PA-001-2835
絶縁信号伝送アダプタ
¥12,000(税抜)
PA-001-2197

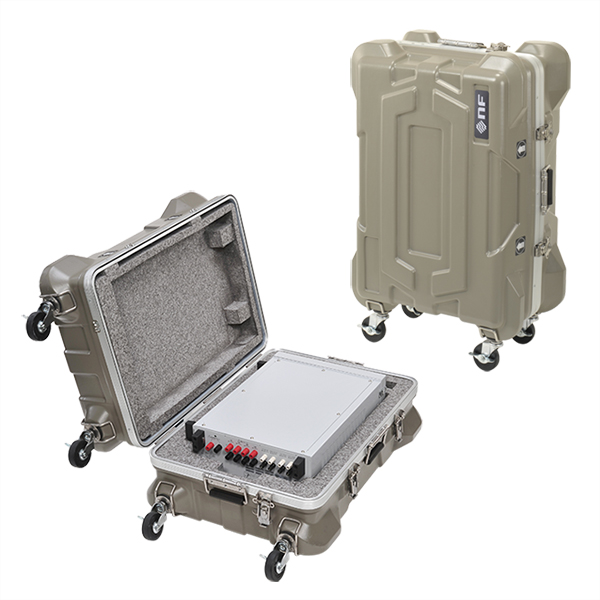

キャリングケース
¥140,000(税抜)本体、取扱説明書、電源コードを 収納できます。
PA-001-3083
キャリングケース(大)
¥190,000(税抜)本体、取扱説明書、全ケーブル類 (バッグ)を収納できます。
PA-001-2681
端子保護カバー(リア) ※保守用
¥12,500(税抜)
PA-001-2680
端子保護カバー(サイド) ※保守用
¥12,500(税抜)
PA-001-2837
フロントカバー ※保守用
¥20,000(税抜)
PA-001-2176
ディジタル同期
PA-001-2176
ディジタル同期
PA-001-2681 端子保護カバー(リア)※保守用
PA-001-2681
端子保護カバー(リア)
※保守用
PA-001-2680 端子保護カバー(サイド)※保守用
PA-001-2680
端子保護カバー(サイド)
※保守用
PA-001-2837 フロントカバー ※保守用
PA-001-2837
フロントカバー
※保守用

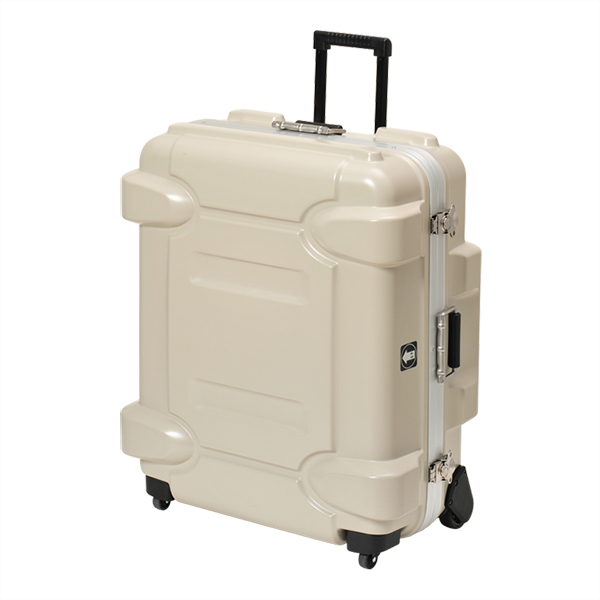

PA-001-2197 キャリングケース
PA-001-2197
キャリングケース
PA-001-3083 キャリングケース(大)
PA-001-3083
キャリングケース(大)
PA-001-2836 抵抗挿入アダプタ
PA-001-2836
抵抗挿入アダプタ
PA-001-2835 絶縁信号伝送アダプタ
PA-001-2835
絶縁信号伝送アダプタ
