精密低雑音直流電圧源LP6016-01 / LP6016-01P

LP6016-01/LP6016-01P
  • LP6016-01 ¥370,000(税抜)
  • LP6016-01P ¥370,000(税抜)

概要

高性能なセンサやデバイス向けのバイアス電圧源・制御電圧源

外部制御可能 システム組み込みに
2U、ハーフラックサイズ

エヌエフ独自の低ノイズ技術による出力雑音電圧10μVrms以下の超低雑音と ±10ppm/℃の高い出力安定度を実現した精密電圧源です。500μVの高分解能で設定ができます。

外部インタフェースを装備しているため、開発時の評価だけでなく制御電圧設定の自動化が必要な装置への組み込み用途にも適しています。

正電圧/負電圧出力を備えたLP6016-01と正電圧2チャネル出力のLP6016-01Pをラインナップしています。

主な特長

  • 出力雑音電圧: 10 μVrms(帯域幅 10Hz ~ 20MHz)
  • 出力電圧:
    LP6016-01: 0~ +16.1 V(正)/0~ -16.1 V(負)
    LP6016-01P: 0 ~ +16.1 V(2出力、 V1, V2)
    設定分解能: 500 μV*
    設定確度: ±(0.03%+250 μV)*
  • 出力安定度: ±10 ppm/℃ typ.
  • 出力電流: 最大0.1A
  • 外部制御インターフェース: USB、RS-232、LAN
  • カスタムにより以下の高分解能化への対応も可能
      設定分解能:100μV
      設定確度:±(0.03%+75μV)

出力雑音電圧

出力電圧安定度

正面パネル・背面パネル

正面パネル
背面パネル

検査装置への組込み要求に対応

  • 測定の誤差やバラツキを低減し、デバイスやセンサの性能を最大限に引き出します。
  • 測定システム・検査装置における試験の再現性向上や歩留まり改善などに寄与します。
  • 組込みニーズにあわせた各種カスタマイズに対応します。

カスタマイズ例

  • 電圧・電流など、各種仕様のカスタマイズ
  • 高分解能化:設定分解能100μV,設定確度±(0.03%+75μV)
  • 形状、入出力端子、周辺機器など、組込み環境にあわせたカスタマイズ
  • まとまった台数やリピートのご発注の場合、価格についてのご相談も承ります。

アプリケーション

アプリケーション

LP6016-01/LP6016-01P特設ページの活用例にて詳しく解説

  • 水晶発振器の制御電圧源として -出荷試験の歩留まり改善-
  • A/Dコンバータの基準電圧源として -性能評価の精度向上-
  • レーザダイオードの駆動源として -レーザ光の安定性向上-
  • フォトダイオードのバイアス電圧源として -検出信号のSN比向上-

仕様
外形寸法

仕様

外形寸法

単位:mm

付属品
オプション

付属品

  • 取扱説明書
  • 電源コードセット(2m、3極)
  • ヒューズ(0.4A/250Vタイムラグ、交換用)

オプション

型名/品名価格備考
PA-001-3315
出力ケーブルA
¥15,000(税抜)対応製品 :SA-600 シリーズ、SA-240F5、SA-250F6、SA-251F6、SA-410F3、SA-440F5、CV-242M3、VI-200シリーズ、VI-309F1、PA-001-2179 (広帯域電流増幅器用評価キット)、PA-001-2591 (バインディングポストアダプタ)
PA-001-3316
出力ケーブルB
¥15,000(税抜)対応製品 :SA-200F3、SA-220F5、SA-420F5、SA-421F5、SA-430F5
PA-001-3317
出力ケーブルC
¥15,000(税抜)対応製品 :SA-230F5
PA-001-3318
出力ケーブルD
¥15,000(税抜)対応製品 :IV-200シリーズ
PA-001-3089
BNC-バインディングポスト変換アダプタ
¥4,000(税抜)
PA-001-3230
ラックマウントキット(EIA,1 台用)
¥12,000(税抜)
PA-001-3090
ラックマウントキット(EIA,2 台用)
¥12,000(税抜)
PA-001-3231
ラックマウントキット(JIS,1 台用)
¥12,000(税抜)
PA-001-3091
ラックマウントキット(JIS,2 台用)
¥12,000(税抜)

出力ケーブル

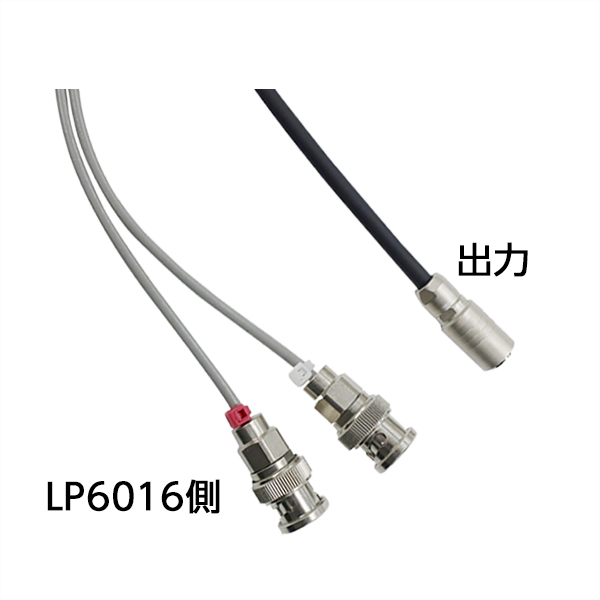

PA-001-3315
出力ケーブルA

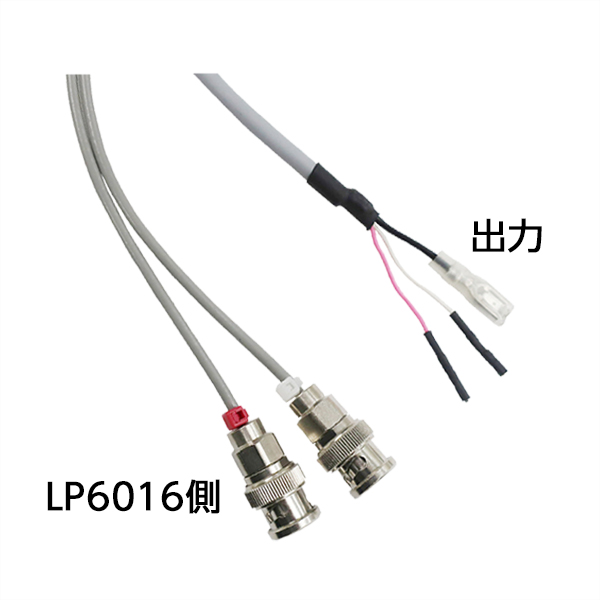

PA-001-3316
出力ケーブルB

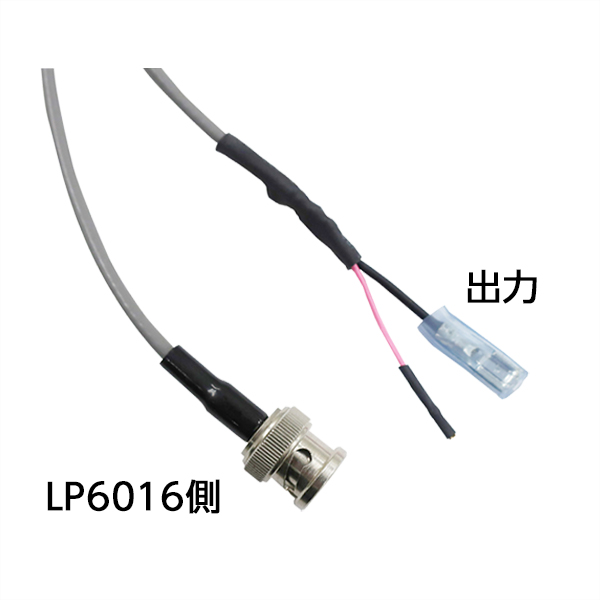

PA-001-3317
出力ケーブルC
PA-001-3318

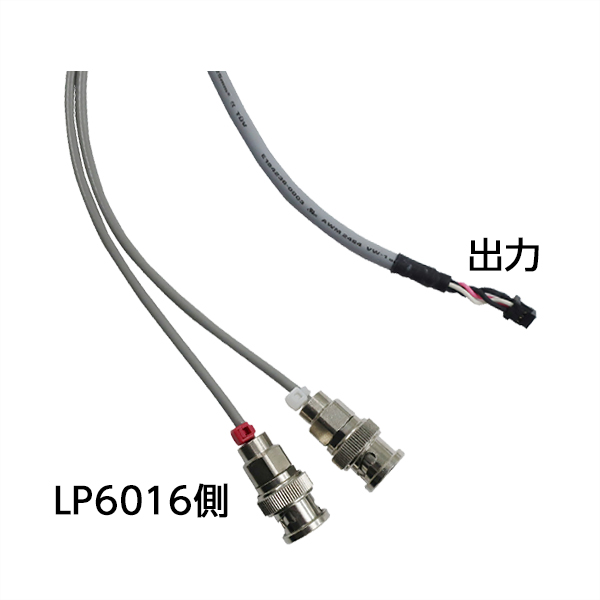

出力ケーブルD

アダプタ

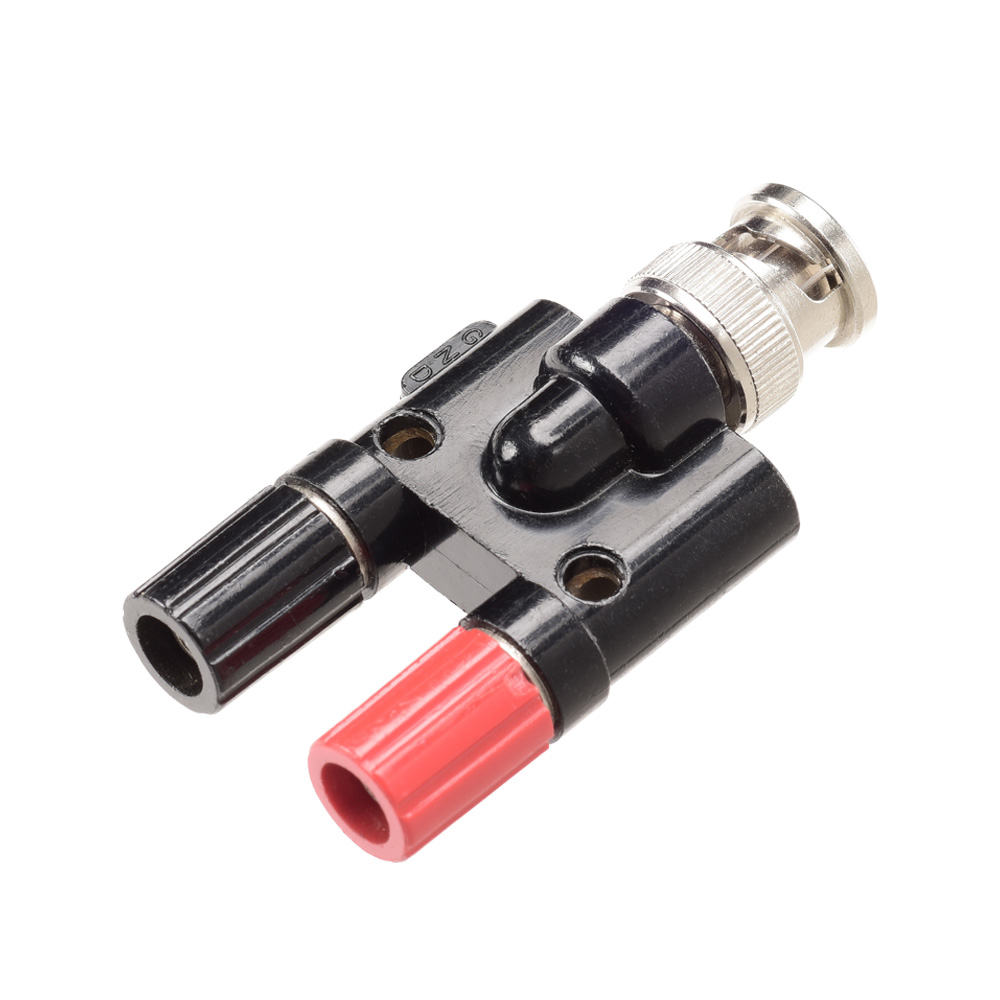

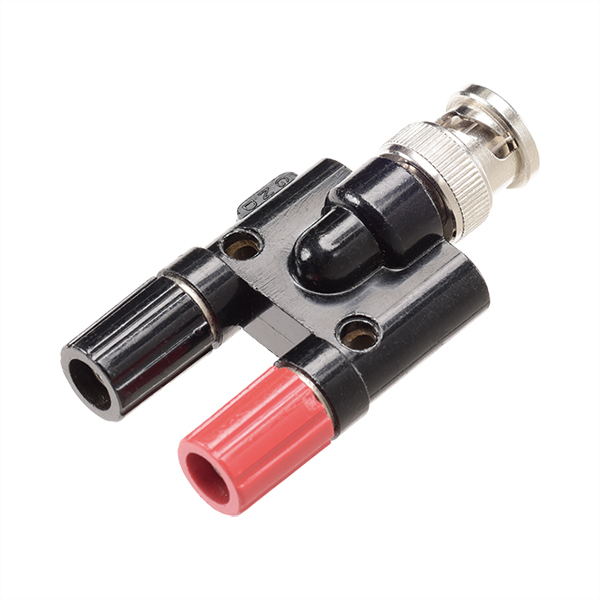

PA-001-3089
BNC-バインディングポスト変換アダプタ
