特殊AEセンサAE-900H-200-WP / AE-901H-200 / AE-901DL-A / AE-901DL-B

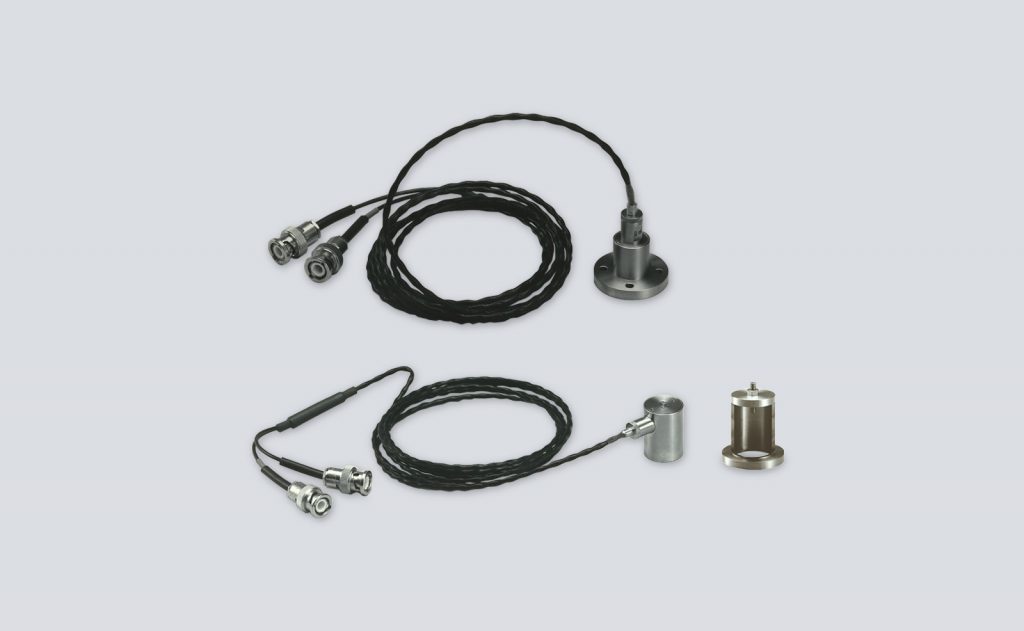

AE-901DL-A(上)・AE-901DL-B(下)
写真:AE-901DL-A(上)・AE-901DL-B(下)

¥121,000 ~(税抜)

概要

高温用、高温用・防水、極低温など特殊環境下で利用可能なAEセンサ

特殊AEセンサは、特殊環境下で使用する場合に用いるセンサです。
高温用、高温用・防水、極低温用の3タイプがあります。

高温用 AE-901H-200

使用温度範囲 -20~200℃
共振周波数*1 70kHz
感度*1 72dB±3dB
出力形式 不平衡片線接地出力(シングルエンド)、ケーブル直出し(BNC付き)
形状 直径20mm、高さ25mm

高温用・防水 AE-900H-200-WP

周波数特性 250kHz~1MHz(±6dB)
使用温度範囲 -20~200℃
耐水圧 6kg / cm2
感度*1 56dB±3dB(500kHz)
出力形式 不平衡片線接地出力(シングルエンド)、ケーブル直出し(BNC付き)
形状 直径18mm、高さ20mm

極低温用 AE-901DL

型名 AE-901DL-A(フランジタイプ)
AE-901DL-B(ホルダタイプ)
共振周波数*1 150kHz
感度*1 Aタイプ: 71dB±3dB(常温にて)
Bタイプ: 65dB±3dB(常温にて)
使用温度範囲 77K~350K
出力形式 平衡差動出力(ディファレンシャル)、ケーブル直出し(BNC付き)

*1 絶対感度校正法による参考値

特性図

特性図

高温用:AE-901H-200

特性図(高温用:AE-901H-200)

高温用・防水:AE-900H-200-WP

特性図(高温用・防水:AE-900H-200-WP)

極低温用:AE-901DL

AE-901DL-A(フランジタイプ)
特性図(AE-901DL-A(フランジタイプ))
AE-901DL-B(ホルダタイプ)
特性図(AE-901DL-B(ホルダタイプ))

価格表
オプション情報

本体

  • AE-901H-200 高温用AEセンサ

    ¥121,000(税抜)

  • AE-900H-200-WP 高温・防水型AEセンサ

    ¥132,000(税抜)

  • AE-901DL-A 極低温用AEセンサ(フランジ付)

    ¥143,000(税抜)

  • AE-901DL-B 極低温用AEセンサ(ホルダ付)

    ¥165,000(税抜)

オプション

オプションはありません。
