一般用AEセンサAE-901 / AE-904 / AE-905シリーズ

  • AE-901A ¥80,000(税抜)
  • AE-901A-OP ¥100,000(税抜)
  • AE-901E ¥50,000(税抜)
  • AE-901S ¥40,000(税抜)
  • AE-901S-OP ¥70,000(税抜)
  • AE-901S-WP ¥65,000(税抜)
  • AE-901U ¥50,000(税抜)
  • AE-904A ¥80,000(税抜)
  • AE-904A-OP ¥100,000(税抜)
  • AE-904B ¥80,000(税抜)
  • AE-904E ¥50,000(税抜)
  • AE-904S ¥40,000(税抜)
  • AE-904S-OP ¥70,000(税抜)
  • AE-904S-WP ¥65,000(税抜)
  • AE-904U ¥50,000(税抜)
  • AE-904US ¥50,000(税抜)
  • AE-905A ¥80,000(税抜)
  • AE-905A-OP ¥100,000(税抜)
  • AE-905B ¥80,000(税抜)
  • AE-905E ¥50,000(税抜)
  • AE-905S ¥40,000(税抜)
  • AE-905S-OP ¥70,000(税抜)
  • AE-905S-WP ¥65,000(税抜)
  • AE-905U ¥50,000(税抜)
  • AE-905US ¥50,000(税抜)

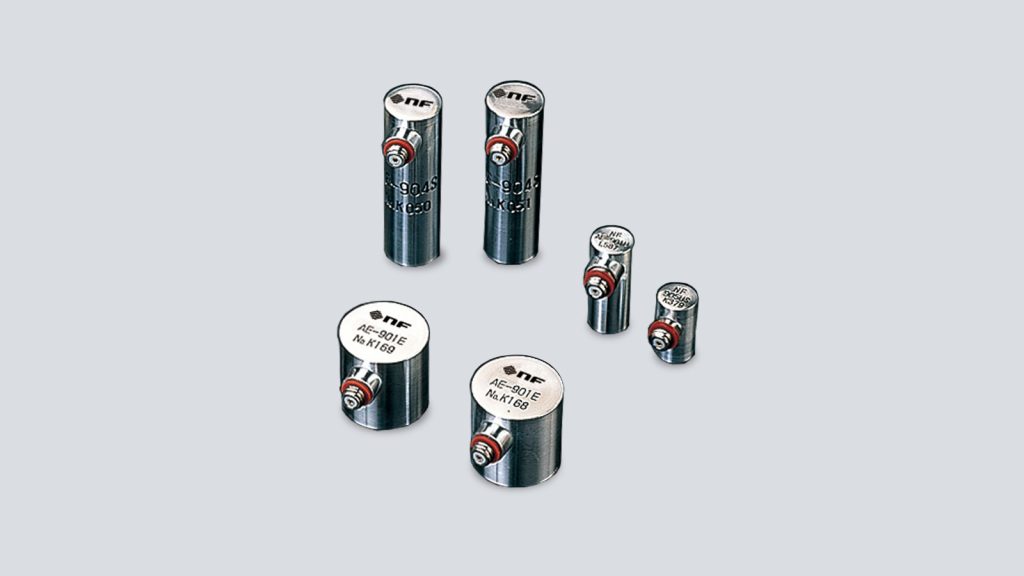

概要

実験室や工場環境における中・大型試料用センサ

一般AE用センサは、実験室や工場環境における中・大型試料用の標準的なセンサです。
共振周波数、形状、出力形式などにより、最適なものを選択していただきます。
プリアンプを内蔵したものや湿度や油分の多い環境用に、防水・防油仕様のものも用意されています。

ラインナップ

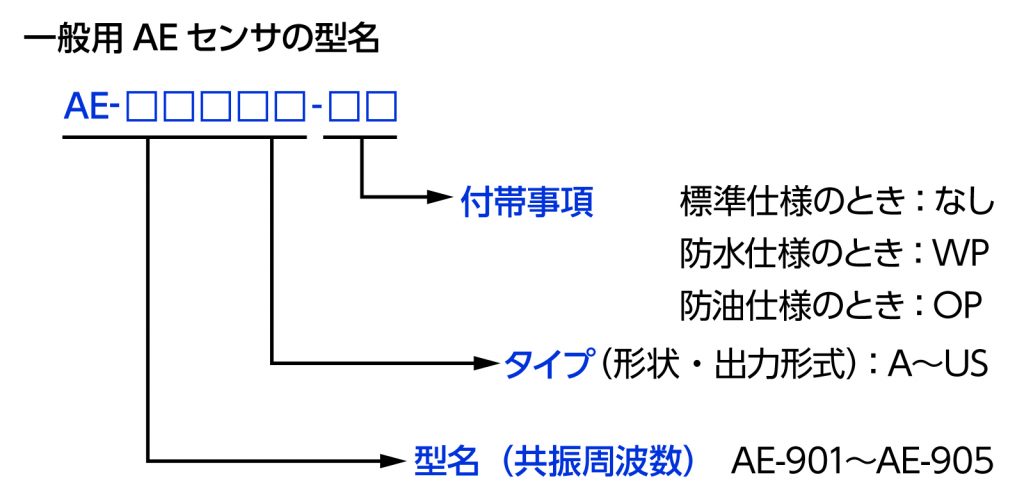

型名 共振周波数*1 タイプ
A B E S U US
AE-901 60kHz
70kHz
AE-904 250kHz
AE-905 290kHz
1000kHz
AE-901
AE-904
AE-905
共通
形状 直径(mm) 28 20 18 12 8.5 8
高さ(mm) 30 20 18.5 40 22 15
プリアンプ 内蔵
出力形式*2 不平衡(片線接地)
防水仕様*3
防油仕様*3
  • 上記のセンサには専用BNCケーブルが付属します。(Aタイプを除く)
    AタイプもコネクタはBNCとなりますが、BNCケーブルは付属しておりませんのでお客様にてご用意ください。
  • 絶対感度校正法による参考値
  • 片線接地:不平衡片線接地出力(シングルエンド)
  • 防水・防油仕様センサのケーブルは直出しになります。
    ・防水仕様:水面下15cmに没しても内部に水がはいらない。(JIS C 0920 保護等級7相当)
    ・防油仕様:いかなる方向からの油の飛沫を受けても有害な影響がない。(JIS C 0920 保護等級4相当)

特性図

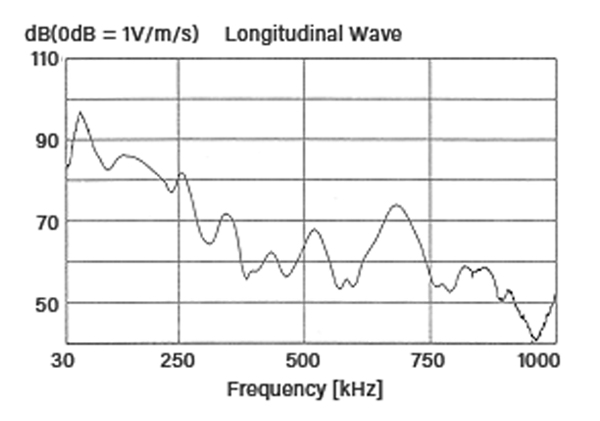

AE-901A

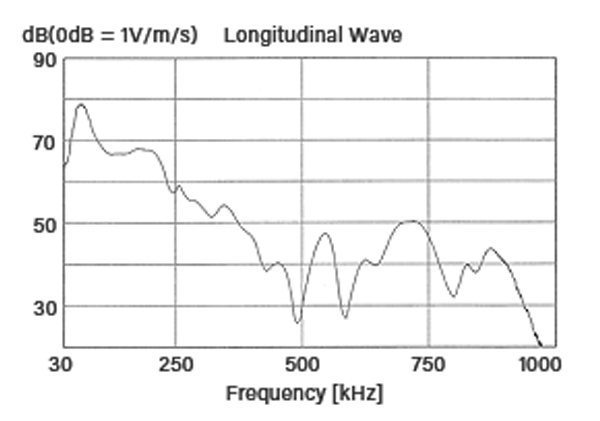

AE-901E

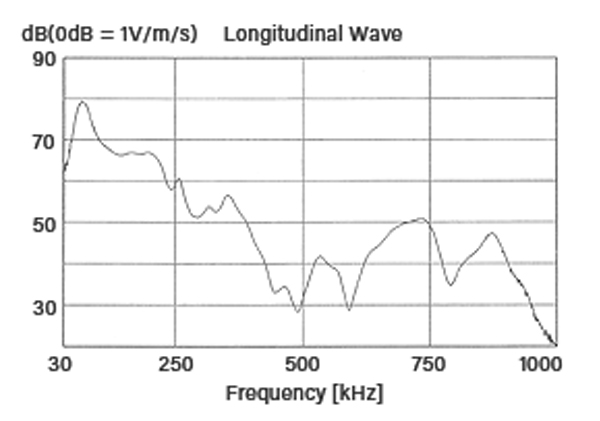

AE-901S

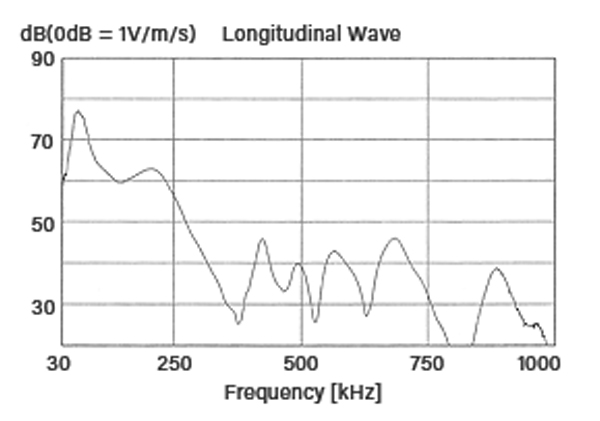

AE-901U

オプション

型名/品名価格備考

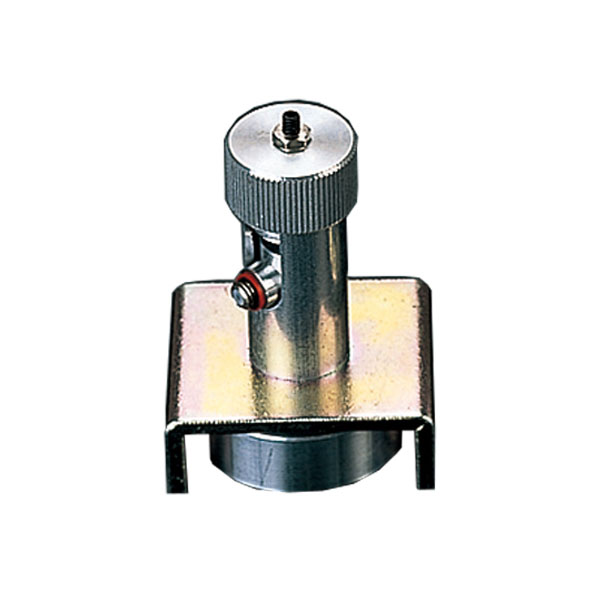

AE-991M
センサ用マグネットホルダ
¥20,000(税抜)

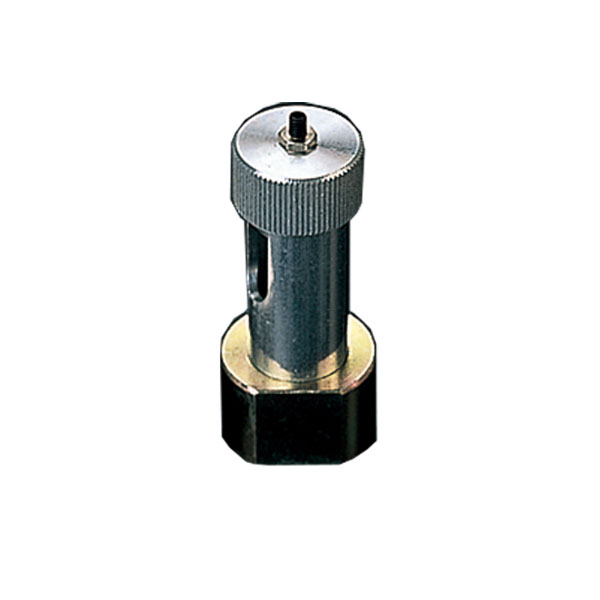

AE-991B
センサ用ボンディングホルダ
¥15,000(税抜)

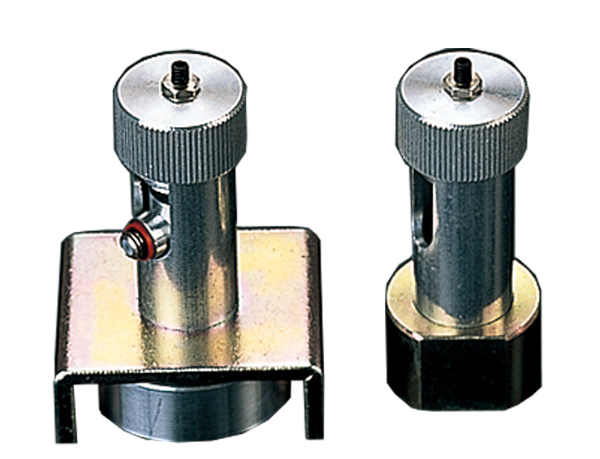

センサホルダ AE-991M・AE-991B

センサホルダはSタイプのセンサ用に開発されたセンサ保持具です。AE-991Mはマグネット吸着、AE-991Bは接着剤で試料に取り付けて使用します。AEセンサそのものに手を加えることがないので、センサの破損を防止できます。

  • Sタイプ用
  • センサ先端の押し付け圧力は450g/cm2~1.2Kg/cm2の間で調整可能
  • AE-991Mのマグネット保持力は、常温で約4kg

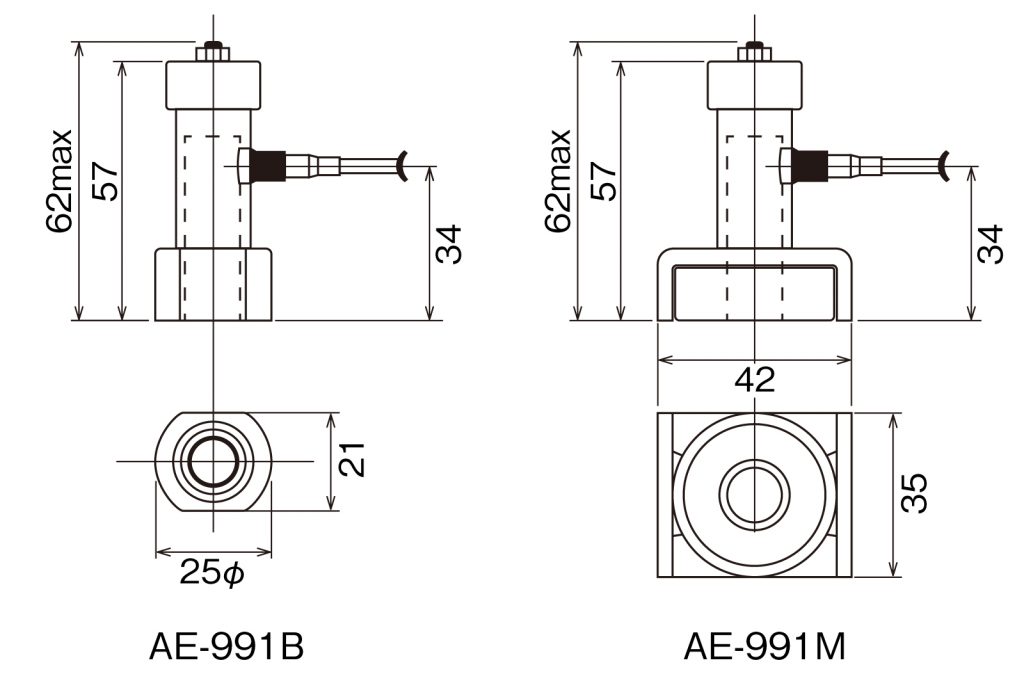

センサホルダ
単位:mm
