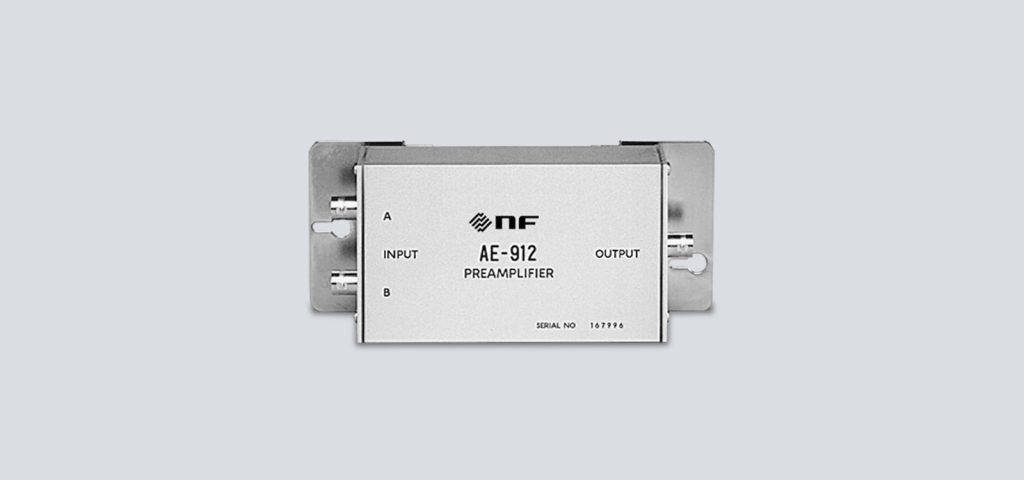

プリアンプAE-912

AE-912
  • AE-912 ¥150,000(税抜)

概要

防滴構造・差動入力の汎用プリアンプ

AE-912は、もっとも実績が豊富な使いやすいプリアンプです。
差動入力ですので、平衡差動出力と片線接地出力のどちらのタイプのセンサにも使用できます。
防滴構造になっていますので、屋外での使用も可能です。

  • 電源は当社のAE機器から信号ラインを通して供給。

仕様
外形寸法

仕様

周波数特性 50kHz~2MHz -3dB以内
入力形式 平衡差動
CMRR:60dB以上 (200kHz)
入力インピーダンス 100kΩ以上 並列に50pF以下
利得 40dB±1dB (200kHz)
ハイパスフィルタ 遮断周波数:50kHz±20%
減衰傾度:24dB/oct
入力換算雑音 5.5μVrms以下
最大出力電圧 2Vp-p以上
出力インピーダンス 75Ω±10%
動作温度範囲 -10~80℃
電源 当社AE計測装置から供給
備考 防滴構造

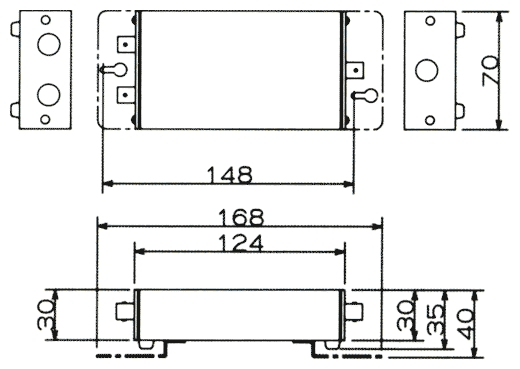

外形寸法

外形寸法
単位:mm

付属品

  • 入力終端用50Ωターミネータ  1
  • 取扱説明書  1
