プリアンプ9917

9917
  • 9917 ¥120,000(税抜)

概要

利得を自由に設定可能なプリアンプ

9917は、利得を自由に設定(0~40dB)できるプリアンプです。
周波数特性も2kHz~1.2MHzと、他のプリアンプに比べて低域まで伸びているので、岩石やコンクリートなど、比較的低い周波数のAEを発生する材料にも対応します。

  • 電源は当社のAE機器から信号ラインを通じて供給します。

仕様
外形寸法

仕様

周波数特性 2kHz~1.2MHz -3dB以内
入力形式 不平衡片線接地
入力インピーダンス 100kΩ±5% 並列に20pF以下
利得 20/30/40dB切り換え 0~-10dB連続可変
ハイパスフィルタ 遮断周波数:50kHz±20%*
減衰傾度:24dB/oct
入力換算雑音 5.5μVrms以下 (40dB時)
最大出力電圧 2Vp-p以上 電源電圧15V, 20dB以上時
出力インピーダンス 75Ω±10%
動作温度範囲 0~+60℃
電源 当社AE計測装置から供給
  • 10kHz~700kHzに変更可能

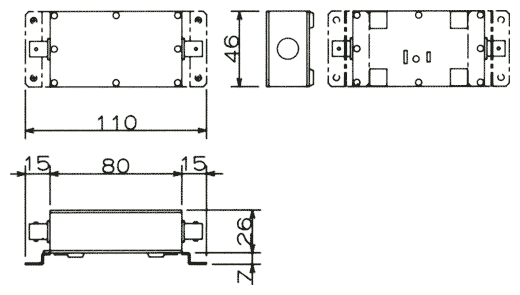

外形寸法

単位:mm

付属品

  • 取扱説明書  1
