プリアンプ9916

9916
  • 9916 ¥100,000(税抜)

概要

直径わずか17.8mmの超小型プリアンプ

9916は、直径わずか17.8mmの超小型プリアンプです。
小型なうえに電源の接続も不要*ですから、設置場所に制限のある場合や多チャネルのAE解析などに適しています。

  • 当社のAE機器から信号ラインを通して電源を供給

仕様
外形寸法

仕様

周波数特性 100kHz~1MHz -3dB以内 ドライブケーブル10mにて
入力形式 不平衡片線接地*
入力インピーダンス 10kΩ±10%
利得 40dB±1dB (200kHz)
入力換算雑音 5μVrms以下
最大出力電圧 2Vp-p以上 電源電圧15V時
出力インピーダンス 75Ω±10%
動作温度範囲 -20~80℃
電源 当社AE計測装置から供給
  • 入力端子には直流電圧が重畳

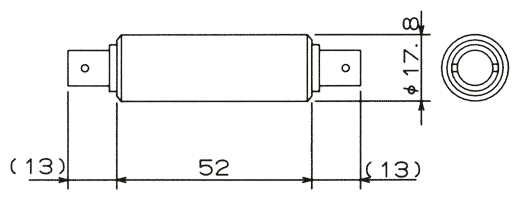

外形寸法

単位:mm

付属品

  • 取扱説明書  1
