AE用ローノイズプリアンプ9913

9913
  • 9913 ¥200,000(税抜)

概要

電池駆動可能な低雑音プリアンプ

9913は、100Hz~20MHzの広帯域性と低雑音を実現したプリアンプです。
広帯域ですので、AE信号の波形の乱れをできるだけ少なくする必要がある原波形解析などに適しています。
乾電池(単3×8本)またはAC100Vの専用電源 9914で動作します。

仕様
外形寸法

仕様

周波数特性 100Hz~20MHz -3dB以内
入力形式 不平衡片線接地
入力インピーダンス 100kΩ以上 並列に70pF以下
利得 40dB±1dB (100kHz)
ハイパスフィルタ 遮断周波数:10kHz±20%
減衰傾度:24dB/oct
入力換算雑音 20μV0-p以下
最大出力電圧 2Vp-p以上 75Ω終端時
出力インピーダンス 75Ω±10%
動作温度範囲 -10~80℃
電源 内蔵電池:単3乾電池8本 (連続で最長18時間使用可)
専用電源:9914*
  • プリアンプ用直流電源AC100V動作 1台で9913を4台まで駆動

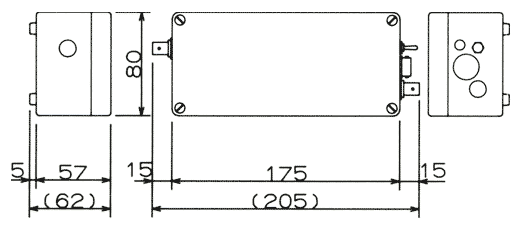

外形寸法

外形寸法
単位:mm

付属品
オプション

付属品

  • 電源ケーブル(5m)  1
  • 75Ωマッチングレジスタ  1
  • 取扱説明書  1
  • 単三乾電池  8

オプション

型名/品名価格備考
9914
9913用専用電源
¥110,000(税抜)AC100Vで、9913を4台まで駆動可能
