水素の製造から貯蔵、活用までの様々なシーンにおける電源・計測ソリューション

水素製造用直流電源

水電解セルの劣化評価

水素圧力容器の漏洩検出

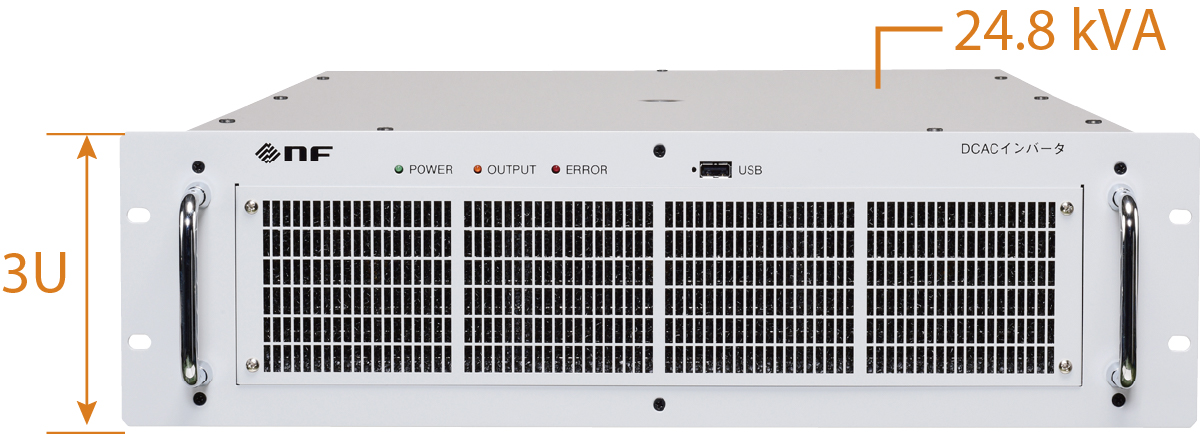

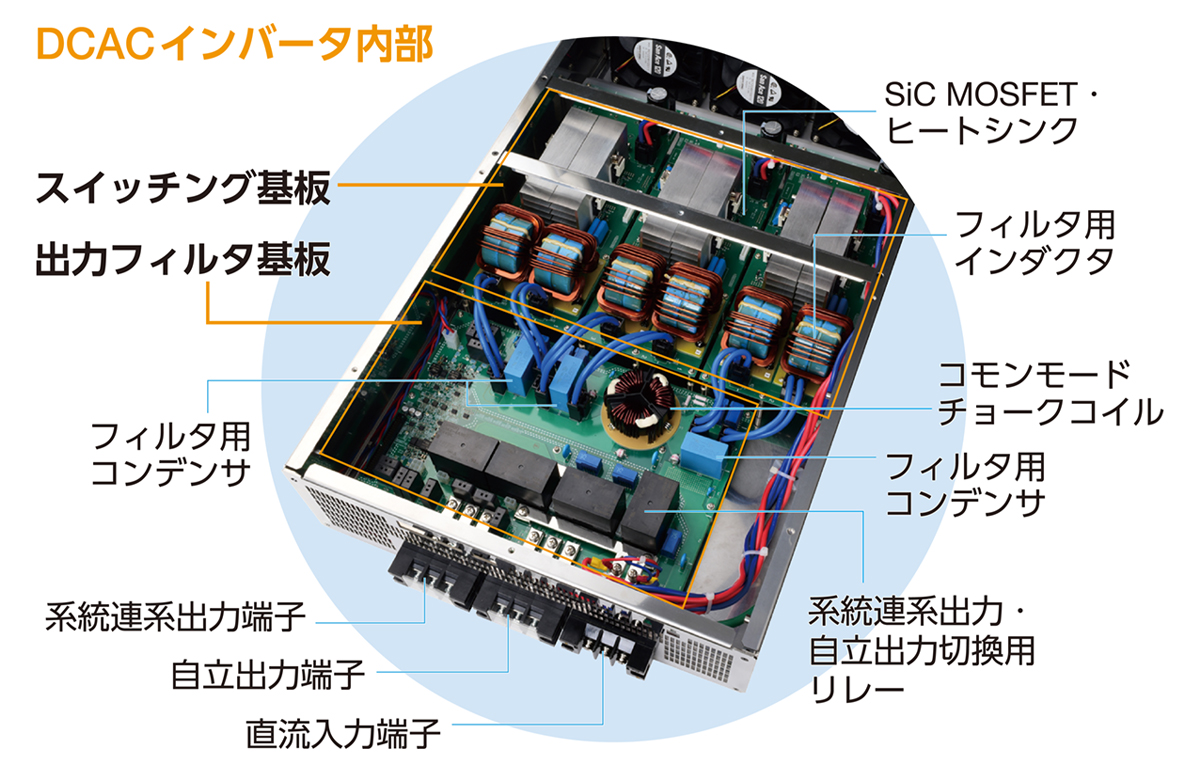

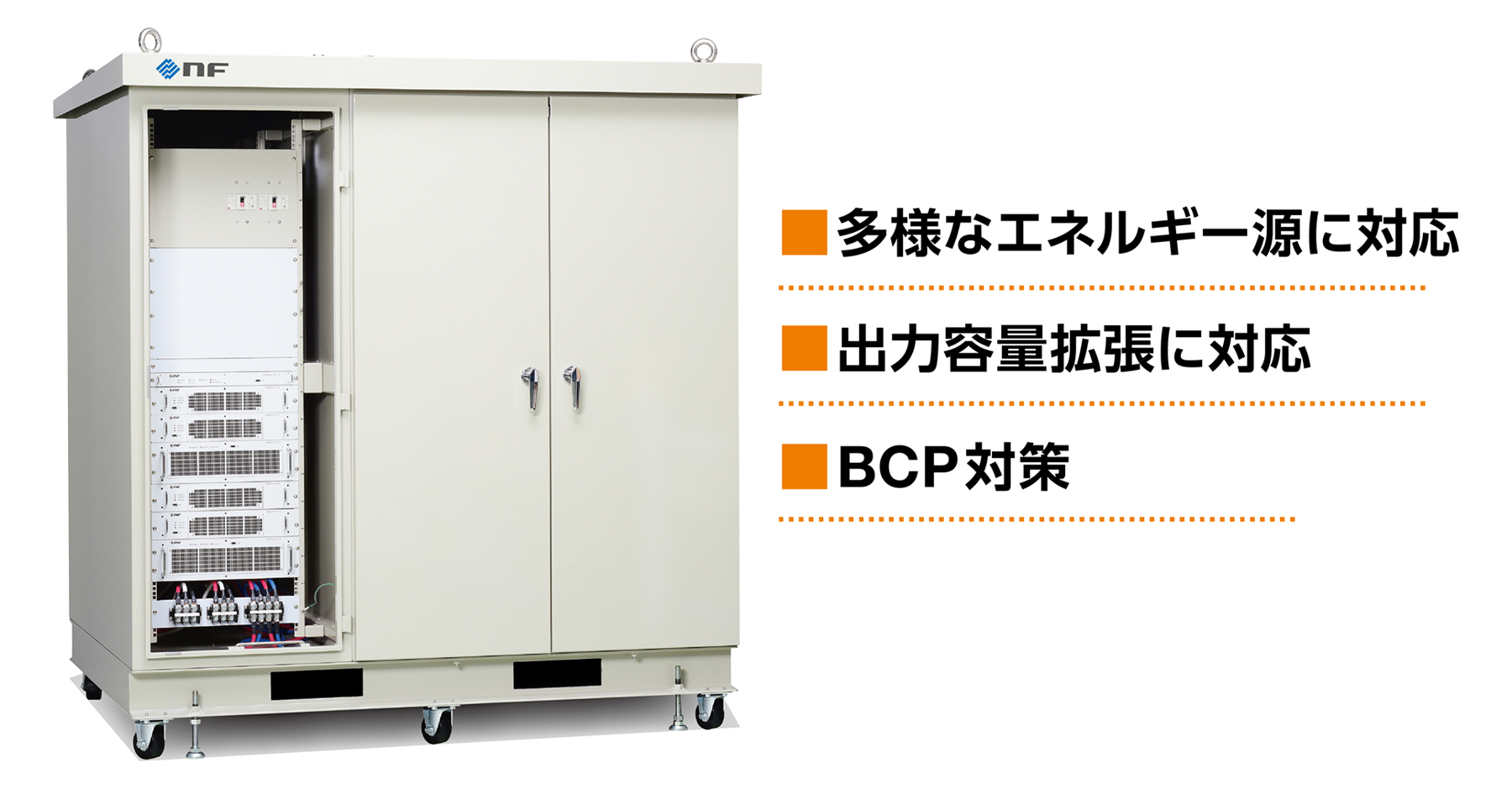

パワーコンディショナ

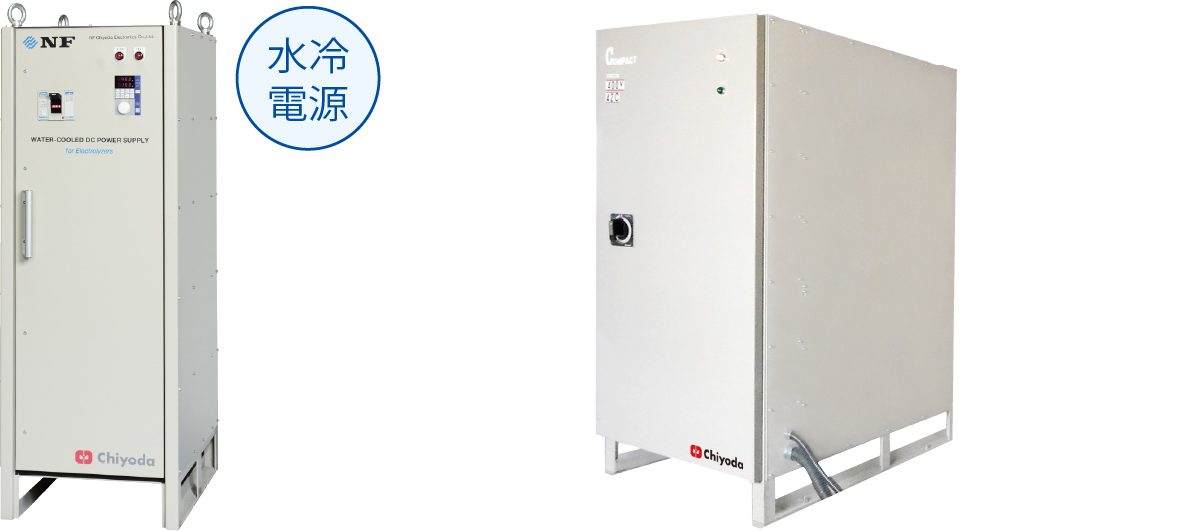

水素製造用直流電源

オンサイト型水素ステーションからメガワット級プラントまで

小容量から大容量まで、電解槽の仕様に合わせて電圧・電流を指定
電圧：8V～700V、電流：10A～5000A
並列接続による大容量・大電流化
直流入力に対応可能
冷却方式：風冷または水冷
PFCフィルタ等による高調波抑制対策
コンテナ搭載などの設置条件にも柔軟に対応

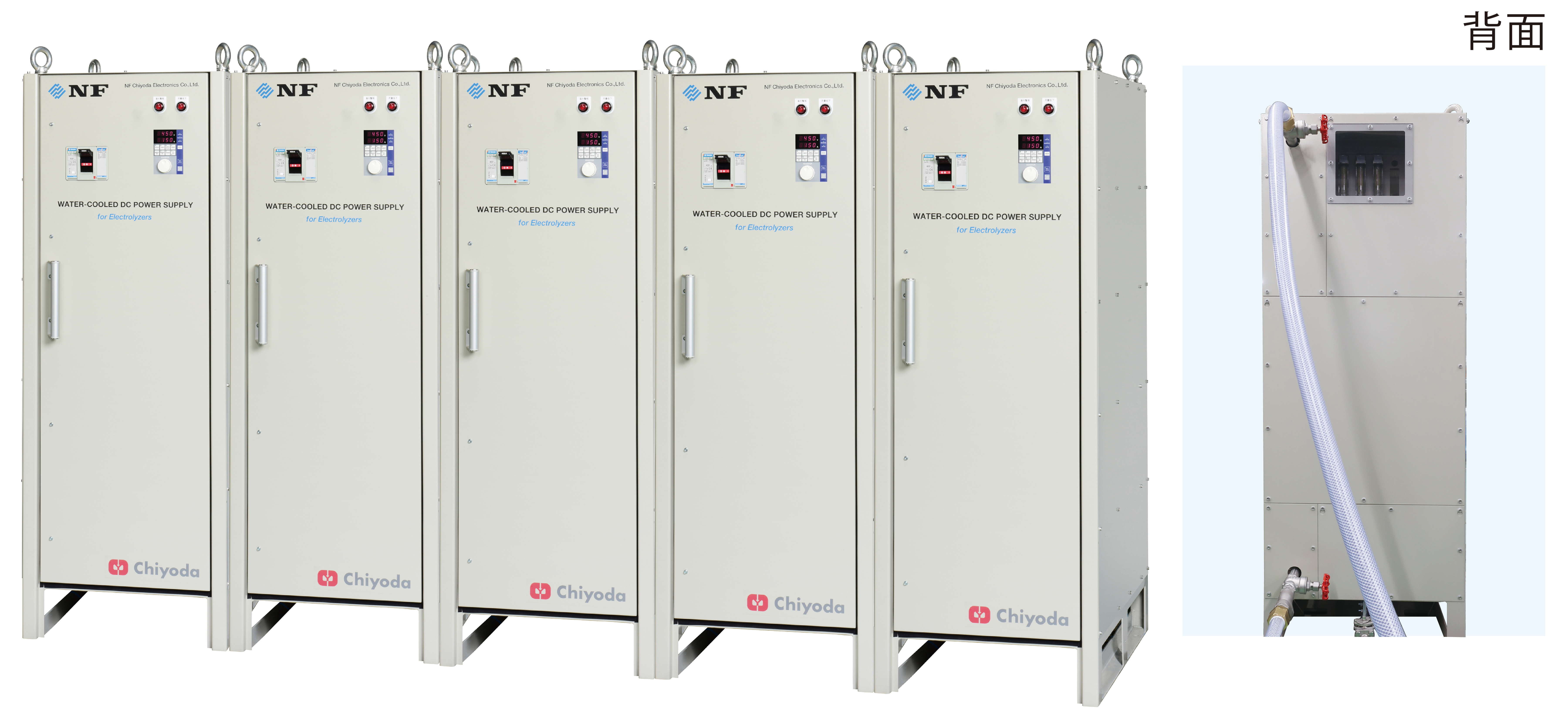

コンテナ収納のニーズに対応 — 水冷電源

トランス・リアクトルなどの部品も含めて水冷化
吸排気口をなくし、電源からの排熱を削減
外気の取込みをなくしたことで、耐環境性能向上、静音化を実現

給排水部を背面に配置し、並列接続も省スペース

製品紹介

プレゼンテーション — 水素燃料電池展 [春] 2025

▲ ページトップへ

水素計測ソリューション
— 水電解セルの劣化評価

電気分解中のインピーダンス測定

水電解による水素製造においては、低コスト化、耐久性の向上が課題となっています。水電解セルは電極やセパレータ、電解質膜などで構成されています。
稼働中の水電解セルのインピーダンス特性を測定し、等価回路に置き換えて評価することで、セルおよびセルを構成する部材の変化を定量的に評価することができます。

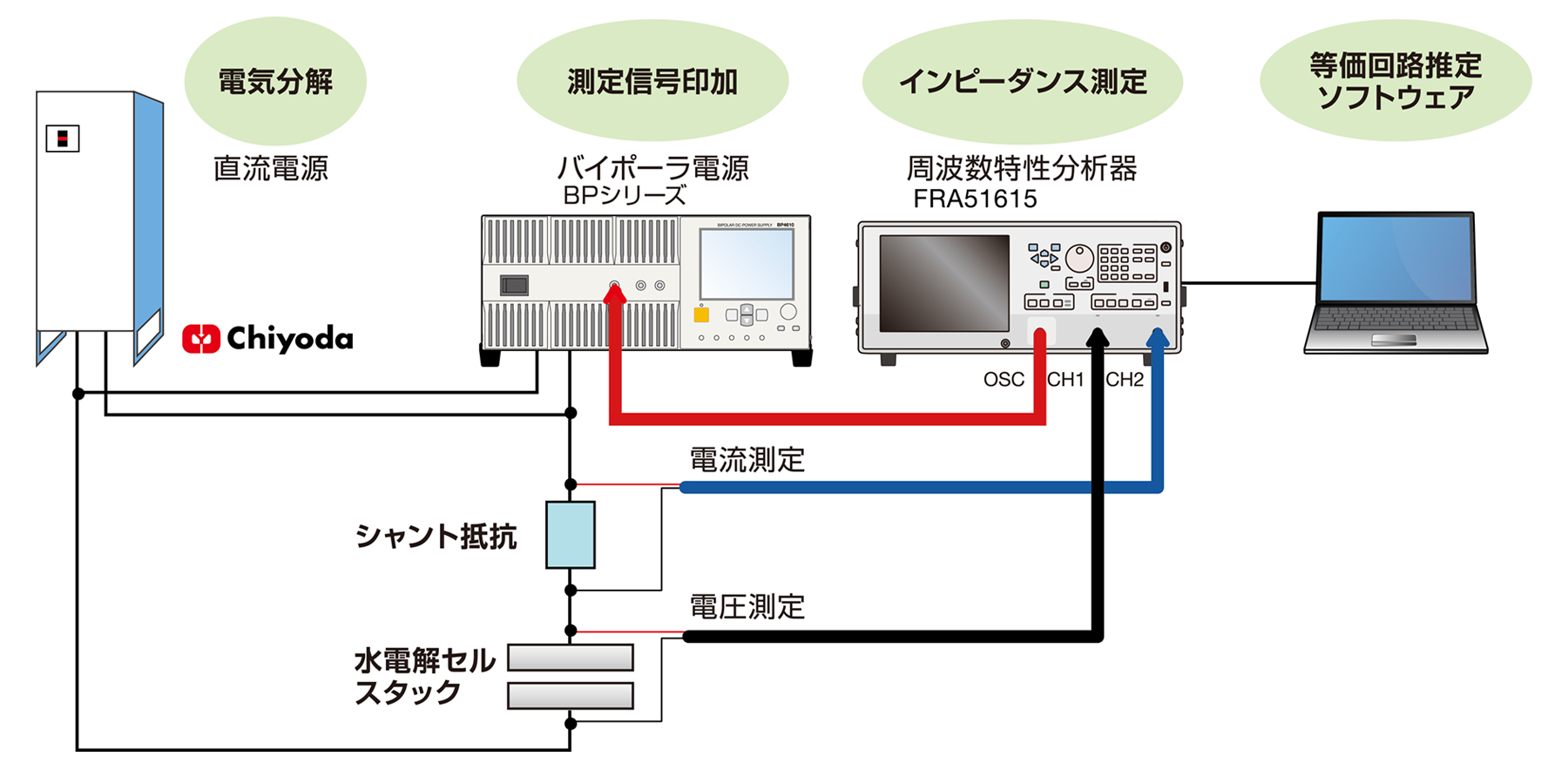

ブロック図　

詳細

周波数特性分析器　FRA51615　インピーダンス測定

測定周波数：10μHz～15MHz
インピーダンス測定確度：±0.12%
シャント抵抗、プローブなど外付け機器を利用したインピーダンス測定が可能

製品紹介

バイポーラ電源　BPシリーズ　測定信号印加

出力：±60V、120Vp-p ±10A〜±100A（10機種）
周波数：DC〜150kHz
CV/CCモード
48V対応機器の試験も可能

製品紹介

水素計測ソリューション

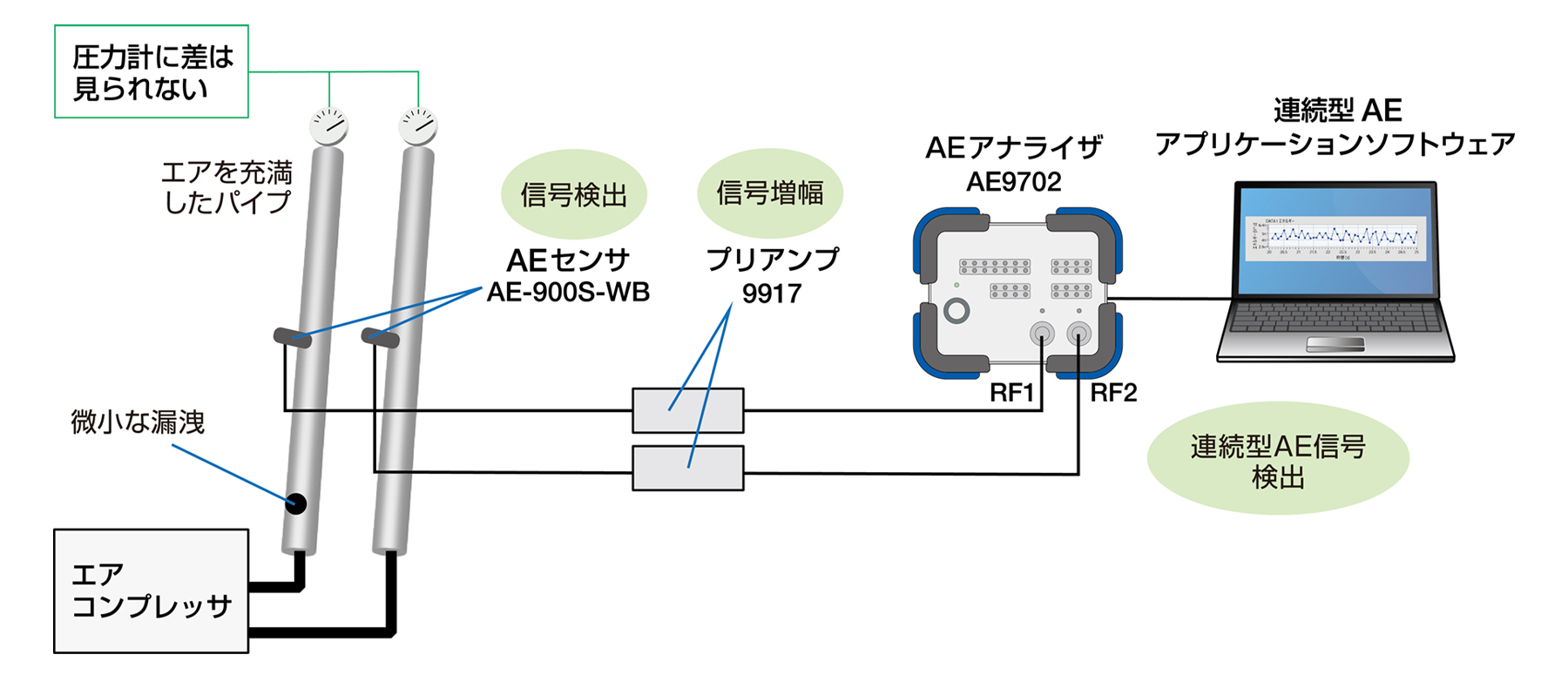

— 水素圧力容器の漏洩検出

供用中の非解放検査・モニタリング

水素ステーションの蓄圧器をはじめとする圧力容器では、定期的な検査が必要です。
圧力容器の検査では、内部の微細な疲労損傷の検知が求められる上、高純度の水素を扱うことから、内面が汚染される開放試験は極力避けたいとされています。
微細な損傷検出と供用中の検査が両立可能なAE計測は、水素蓄圧器などの診断や異常検出むけに研究が進んでいます。
