抵抗同調フィルタ3314

3314

¥60,000(税抜)

概要

最大4個のフィルタを内蔵し、任意の遮断周波数に固定して使用可能なデスクトップ型フィルタ

3314は、最大4個のフィルタを内蔵し、任意の遮断(中心)周波数に固定して使用するデスクトップ型フィルタです。
当社の抵抗同調フィルタモジュール HRシリーズを(別売)内部のソケットに差し込み、素子抵抗をプラットホーム(ソケット式で抜き挿し可能)に半田付けすることで、フィルタ特性や周波数の設定が可能となります。また、2チャネルを縦続接続(カスケード接続)することにより、急峻な特性のフィルタや広帯域のバンドパスフィルタとして使用できます。

ご注意

  • モジュールは別売です。(1チャネルあたり1個)
  • モジュールの周波数設定抵抗(1チャネルあたり4本)等の部品は、原則としてお客様にてご用意いただき、組込み作業も行っていただいております。(抵抗値の計算および組込み作業は、半田付けの経験があればどなたでも簡単に行うことができます。)
  • 当社にて組込みを行う場合は別途料金を申し受けます。

仕様

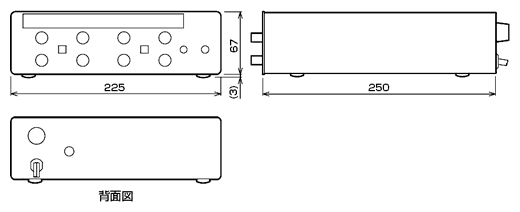

外形寸法

仕様

外形寸法

外形寸法
単位:mm

価格表
オプション情報

本体

  • 3314 HRフィルタ収納ケース

    ¥60,000(税抜)

付属品

  • 取扱説明書 1
  • 素子取り付け用プラットホーム 4
  • IC外し治具 1

オプション

  • OP-12 モジュール組込 (抵抗のみの場合)

    ¥25,000(税抜)

  • OP-13 モジュール組込 (低域拡張コンデンサが必要な場合)

    ¥40,000(税抜)
