抵抗同調フィルタHRシリーズ
概要
MIL準拠の動作温度範囲と高信頼性
HRシリーズは、ハーメチックシール工法とセラミックパッケージを採用することで、広い動作温度範囲と高い信頼性を実現した抵抗同調アクティブフィルタです。
フィルタ特性は、ローパスとハイパスに4次のバタワースと連立チェビシェフ、バンドパスには2次対のバタワース型を採用。4本の同一値の外付け抵抗で遮断・中心周波数を設定できます。遮断・中心周波数の設定範囲は、10Hz～1.6kHzの1型、100Hz～100kHz（50kHz）の2型があり、外付けキャパシタ4個により低域への拡張も可能です。
動作温度範囲は、拡張工業用およびMILに準拠し、−40℃～85℃、もしくは−55℃～125℃と広く、性能も保証されています。ご要望に応じ、MIL-STD-883準拠によるスクリーニング及びロット認定試験にも対応します。
価格
- HR-4BL1-EG ¥13,800（税抜）
- HR-4BL1-MG ¥17,500（税抜）
受注生産：10個以上 - HR-4BL1-MG-B2 ¥29,000（税抜）
受注生産：10個以上 - HR-4BL2-EG ¥13,800（税抜）
- HR-4BL2-MG ¥17,500（税抜）
受注生産：10個以上 - HR-4BL2-MG-B2 ¥29,000（税抜）
受注生産：10個以上 - HR-4FL1-EG ¥13,800（税抜）
- HR-4FL1-MG ¥17,500（税抜）
受注生産：10個以上 - HR-4FL1-MG-B2 ¥29,000（税抜）
受注生産：10個以上 - HR-4FL2-EG ¥13,800（税抜）
- HR-4FL2-MG ¥17,500（税抜）
受注生産：10個以上 - HR-4FL2-MG-B2 ¥29,000（税抜）
受注生産：10個以上 - HR-4BH1-EG ¥13,800（税抜）
- HR-4BH1-MG ¥17,500（税抜）
受注生産：10個以上 - HR-4BH1-MG-B2 ¥29,000（税抜）
受注生産：10個以上 - HR-4BH2-EG ¥13,800（税抜）
- HR-4BH2-MG ¥17,500（税抜）
受注生産：10個以上 - HR-4BH2-MG-B2 ¥29,000（税抜）
受注生産：10個以上 - HR-4FH2-EG ¥13,800（税抜）
- HR-4FH2-MG ¥17,500（税抜）
受注生産：10個以上 - HR-4FH2-MG-B2 ¥29,000（税抜）
受注生産：10個以上 - HR-2BP1-EG ¥15,900（税抜）
- HR-2BP1-MG ¥20,100（税抜）
受注生産：10個以上 - HR-2BP1-MG-B2 ¥33,300（税抜）
受注生産：10個以上 - HR-2BP2-EG ¥15,900（税抜）
- HR-2BP2-MG ¥20,100（税抜）
受注生産：10個以上 - HR-2BP2-MG-B2 ¥33,300（税抜）
受注生産：10個以上
仕様

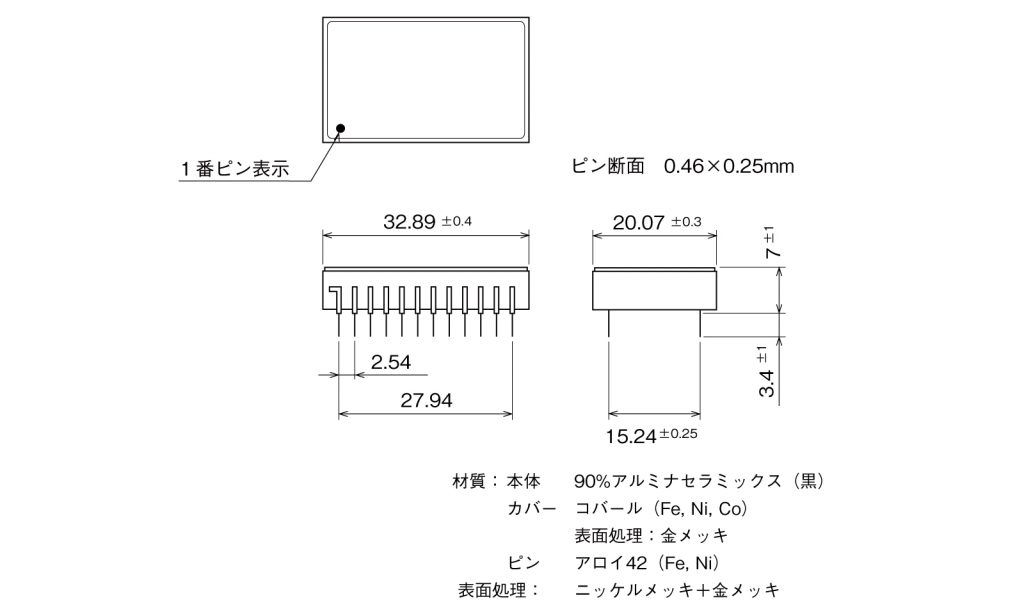

外形寸法
オプション
オプション
| 型名／品名 | 価格 | 備考 |
|---|---|---|

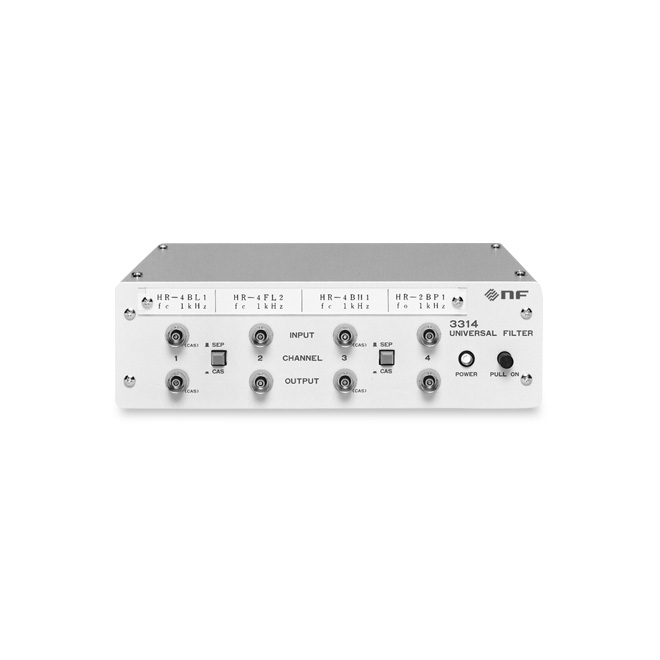

| 3314 電源付き収納ケース | ¥60,000（税抜） |
ダウンロード
カタログ
-
エヌエフの機能デバイス製品（標準品）の特長、定格、接続図、ブロック図、特性図などの技術情報を1冊にまとめたデータブック。 （A4サイズ、全116ページ）
