広帯域ディケードフィルタFV-628B

FV-628B
  • FV-628B ¥640,000(税抜)

概要

ビデオ信号をカバーした可変フィルタ

広帯域な1チャネルの周波数可変フィルタで、ローパスフィルタ、ハイパスフィルタ、バンドパスフィルタとして動作します。
周波数帯域が広いので、オーディオ帯域からビデオ帯域までのエレクトロニクス分野に限らず、超音波や物性研究など幅広い分野で御利用いただけます。

  • 遮断周波数可変範囲 ローパスフィルタ 1Hz~10MHz、ハイパスフィルタ 1Hz~3MHz、減衰傾度 24dB/oct
  • ローパスフィルタ最大平坦/位相直線、ハイパスフィルタ、バンドパスフィルタ、THRU 切換え可能
  • THRUモードで、DC~20MHzのバッファアンプとして使用可能
  • ローパスフィルタとハイパスフィルタを組み合わせて、帯域幅可変バンドパスフィルタとして使用可能
  • 入力インピーダンス50Ω/1MΩ切換え
  • 高周波使用時のインピーダンス整合に対応

特性図

図1 バンドパスフィルタ(最狭帯域)
図2 ステップレスポンス

仕様

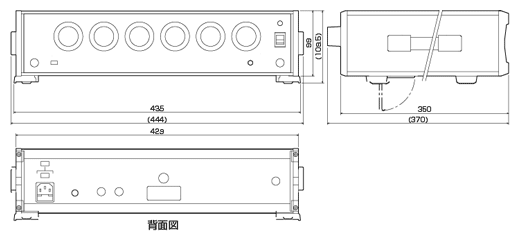

外形寸法

仕様

外形寸法

単位:mm

付属品
オプション

仕様

  • 取扱説明書  1
  • 電源ケーブル  1
  • ヒューズ(φ5.2×20mm)0.5A*  1
  • 信号ケーブル(BNC-BNC,1m)  2

* ヒューズホルダ内に予備として入っています。

オプション

型名/品名価格備考
PA-001-1075
背面入力端子増設
¥6,000(税抜)
PA-001-1076
背面出力端子増設
¥6,000(税抜)
