低雑音直流電源LP5391

LP5391
  • LP5391 ¥298,000(税抜)

概要

精密計測分野に。低雑音を極める直流電源

低雑音直流電源LP5391は、各種センサ用プリアンプの電源として、DCバイアス電源として、低雑音ニーズに応えるドロッパ型リニア電源です。
複数台同時に電源供給が可能で、当社の低雑音増幅器SAシリーズを最大4台*駆動できます。

*SA-251F6またはSA-421F5を同時に駆動する場合は最大3台

  • 2系統/ 2出力同時出力
  • 出力電圧:±15V±10%可変
  • 出力電流:最大0.3A(4出力合計)
  • 出力雑音電圧 350μVrms 以下(帯域幅10Hz~1MHz)
  • 1/2ラックサイズ

雑音特性

  • 出力雑音実測データ
出力雑音実測データ
  • 出力雑音電圧密度
グラフ 出力雑音電圧密度

汎用の直流電源と比べ、特に1kHz以上の高周波域で低ノイズを実現しました。
100kHz以上では、2.5nV/√Hz以下です。

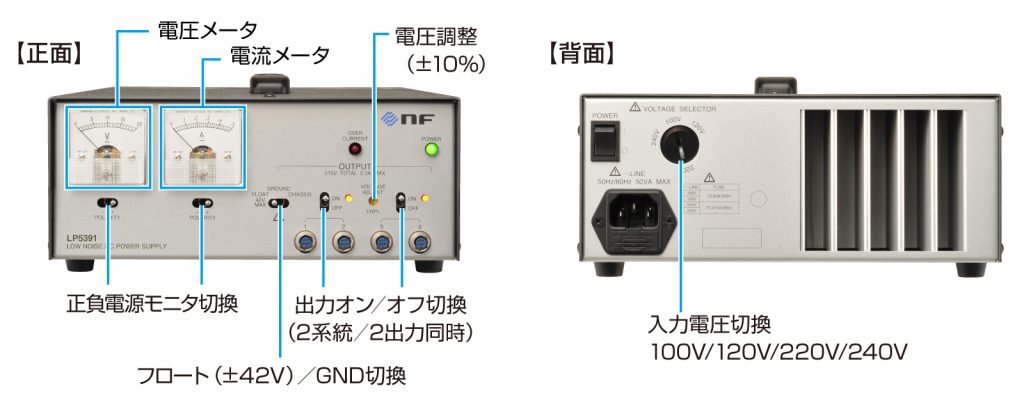

正面パネル・背面パネル

各部の紹介(正面・背面)
正面パネル(左)・背面パネル(右)

仕様

付属品
オプション

付属品

  • 取扱説明書  1
  • 電源コードセット (2m、3極)  1
  • ヒューズ(0.63A/250Vタイムラグ、交換用)  1

オプション

型名/品名価格備考
PA-001-2590
BNCアダプタ
¥30,000(税抜)本体との接続には、出力ケーブルAが必要
PA-001-2591
バインディングポストアダプタ
¥30,000(税抜)本体との接続には、出力ケーブルAが必要
PA-001-2372
出力ケーブルA
¥12,000(税抜)対応製品 :SA-600 シリーズ、SA-240F5、SA-250F6、SA-251F6、SA-410F3、SA-440F5、CV-242M3、VI-200シリーズ、VI-309F1、PA-001-2179 (広帯域電流増幅器用評価キット)、PA-001-2590 (BNCアダプタ)、PA-001-2591 (バインディングポストアダプタ)
PA-001-2373
出力ケーブルB
¥15,000(税抜)対応製品 :SA-200F3、SA-220F5、SA-420F5、SA-421F5、SA-430F5
PA-001-2374
出力ケーブルC
¥15,000(税抜)対応製品 :SA-230F5
PA-001-3029
出力ケーブルD
¥12,000(税抜)対応製品 :IV-200シリーズ
PA-001-3549
出力ケーブル
¥24,000(税抜)対応製品 :AE用ローノイズプリアンプ9913
PA-001-2406
ラックマウントキット(EIA、1台用)
¥12,000(税抜)
PA-001-2407
ラックマウントキット(EIA、2台用)
¥12,000(税抜)
PA-001-2408
ラックマウントキット(JIS、1台用)
¥12,000(税抜)
PA-001-2409
ラックマウントキット(JIS、2台用)
¥12,000(税抜)

アダプタ

PA-001-2590 BNCアダプタ LPシリーズの出力をBNC出力に変換
PA-001-2590
BNCアダプタ
LPシリーズの出力をBNC出力に変換
PA-001-2591 バインディングポストアダプタ LPシリーズの出力をバインディングポスト出力に変換
PA-001-2591
バインディングポストアダプタ
LPシリーズの出力をバインディングポスト出力に変換

出力ケーブル

PA-001-2372 出力ケーブルA(ケーブル長さ2m)
PA-001-2372
出力ケーブルA
(ケーブル長さ2m)
PA-001-2373 出力ケーブルB(ケーブル長さ2m)
PA-001-2373
出力ケーブルB
(ケーブル長さ2m)
PA-001-2374 出力ケーブルC(ケーブル長さ2m)
PA-001-2374
出力ケーブルC
(ケーブル長さ2m)
