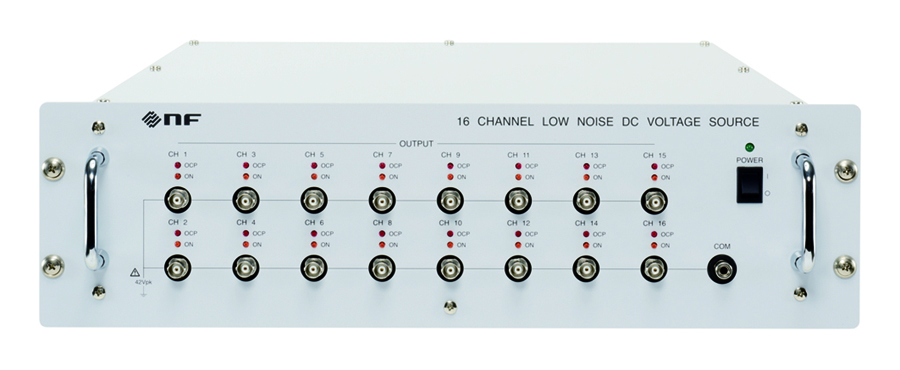

マルチチャネル精密低雑音バイアス源
カスタム対応
JPA、HEMTアンプや量子ビットのバイアス源に
超低雑音・高精度・高安定なマルチチャネル低雑音直流電圧源／電流源です。
熱雑音が非常に小さい極低温下の回路の駆動において、電源経由の雑音混入を低減できるので、ジョゼフソン パラメトリック アンプ（JPA）やHEMT アンプの駆動にも対応します。高精度・高安定出力は、量子ビットの磁場制御や素子特性のばらつき調整にも最適です。1ユニットあたり16チャネルで、必要に応じて増設することにより多チャネル電源システムの構築が可能です。
電圧源
- 出力雑音電圧 2μVrms（帯域幅10Hz ～ 1MHz）
- 出力電圧（CHごとに設定可）
ユニポーラ出力：0 ～ +16.1V
バイポーラ出力：±10V - 設定分解能 500μV（100μV対応可）
- 設定確度 ±（0.03%＋250μV）
- 出力安定度 ±2ppm/℃以下
- 出力電流 各CHあたり最大±15mA

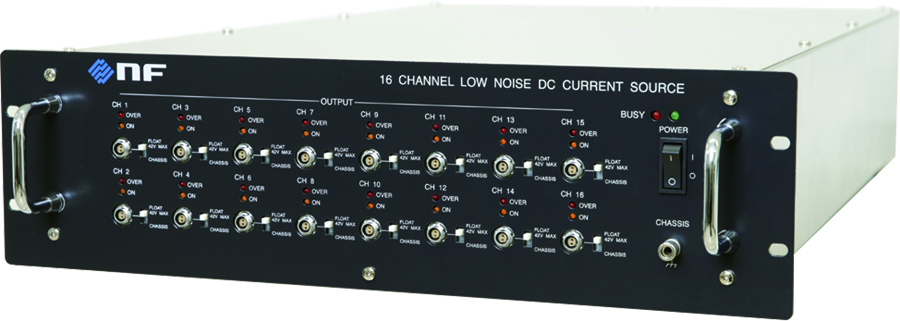

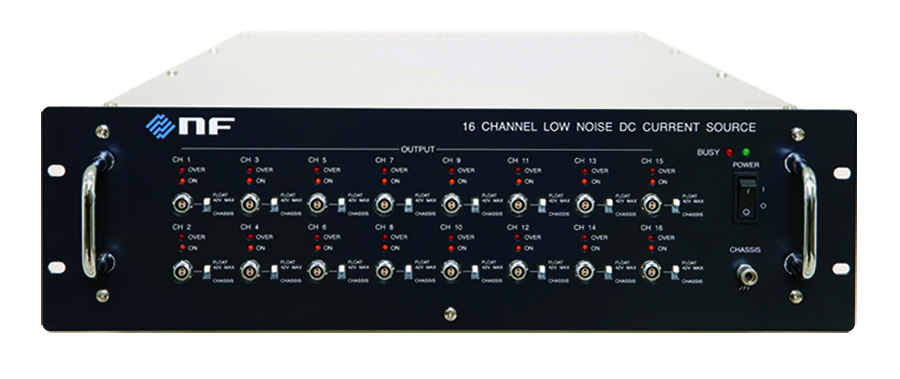

電流源
- 出力雑音電流 0.01μAp-p（帯域幅10kHz）
- 出力電流 0 ～ ±3mA（範囲変更可能）
- 設定分解能 100nA
- 設定確度 ±（0.05%＋80nA）
- 出力安定度 ±3ppm/℃ typ.
- コンプライアンス電圧 ±4V

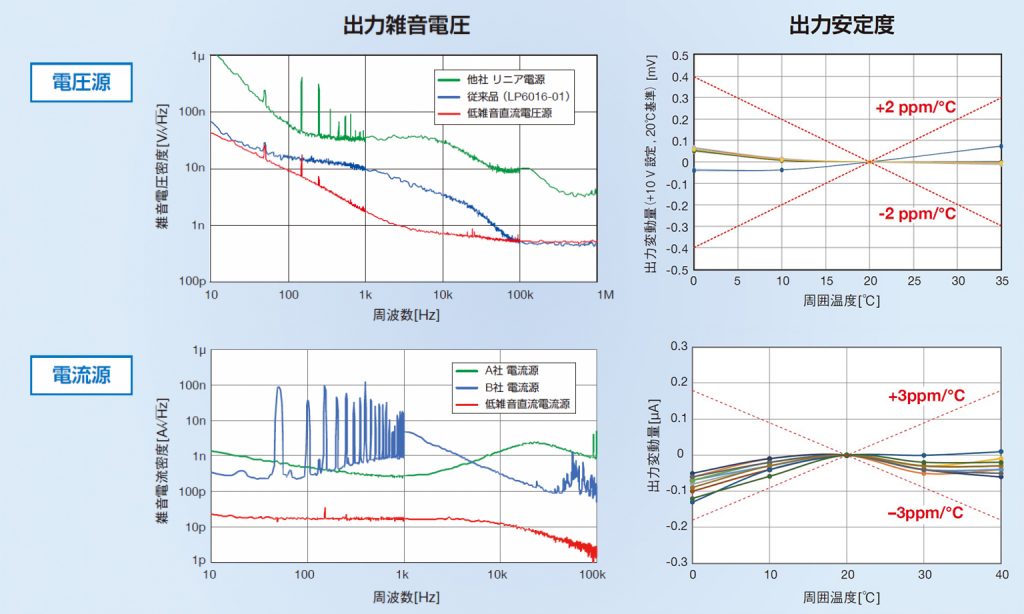

ノイズレベルの比較と出力安定度
絶縁モデル
1ユニットあたり16チャネルで、必要に応じて増設することにより多チャネル電源システムの構築が可能です。
仕様例
| 電圧源 | 電流源 | |
|---|---|---|
| 方式 | シリーズレギュレータ方式 | — |
| 出力数 | 16ch | |
| 出力端子 | BNC、Fischer製DBP 102A051-130など | |
| 設定範囲 | ユニポーラ出力：0V～＋16.1V／バイポーラ出力：±10V CH毎に設定可能、分解能 500μV（100μV対応可能） |
±3mA CH毎に設定可能、分解能 100nA |
| 設定方法 | 外部制御にて | |
| 設定確度 | ±（設定値の0.03%＋250μV）、23±5℃、無負荷にて | ±（設定値の0.05%＋80nA）、23±5℃、無負荷にて |
| 温度係数 | ±2ppm/℃ | ±3ppm/℃ |
| 最大電流／電圧 | 各CH 15mA | コンプライアンス電圧：±4V |
| リップルノイズ | 2μVrms以下 typ. 帯域幅10Hz～1MHz | 10 nAp-p以下 typ. 帯域幅 0.1Hz～10kHz |
| 出力ON／OFF | 外部制御にて | |
| 絶縁抵抗 | 20MΩ | |
| 外部制御 | USB2.0、10BASE-T/100BASE-TX、TCP/IP | |
| 電源 | 電圧：AC 100V ±10%、周波数：50/60Hz ±2Hz | |
| 外形寸法（mm） | 430（W） x 125.5（H） x630（D） 絶縁モデル: 430（W） x 125.5（H） x700（D） |
430（W） x 125.5（H） x650（D） 絶縁モデル: 430（W） x 125.5（H） x700（D） |
カスタム対応
ご要望に応じたカスタマイズを承ります。お問い合わせください。
- 多極コネクタへの変更
- 電圧源の設定分解能
- 電流源の設定範囲
- 電源入力範囲の変更 など
- サンプルプログラム：制御用ソフトウェア
- 16チャネルユニポーラ出力電圧源向け
- 各チャネルの電圧値設定/出力/停止が可能
- 開発言語 Python
*動作保証およびサポートは行っておりません
“カスタム”なら、まずエヌエフにお問い合わせください。
蓄積した技術とノウハウを最大限に活用し、組込み用機器、計測システム・電源システムから、周辺機器やソフトウエアを含めたシステムインテグレーションまで、柔軟に対応します。
事例にない装置やシステムについても、是非ご相談ください。
カスタマイズおよびシステムインテグレーションのお問い合わせは、専用お問い合わせフォームをご利用ください。
