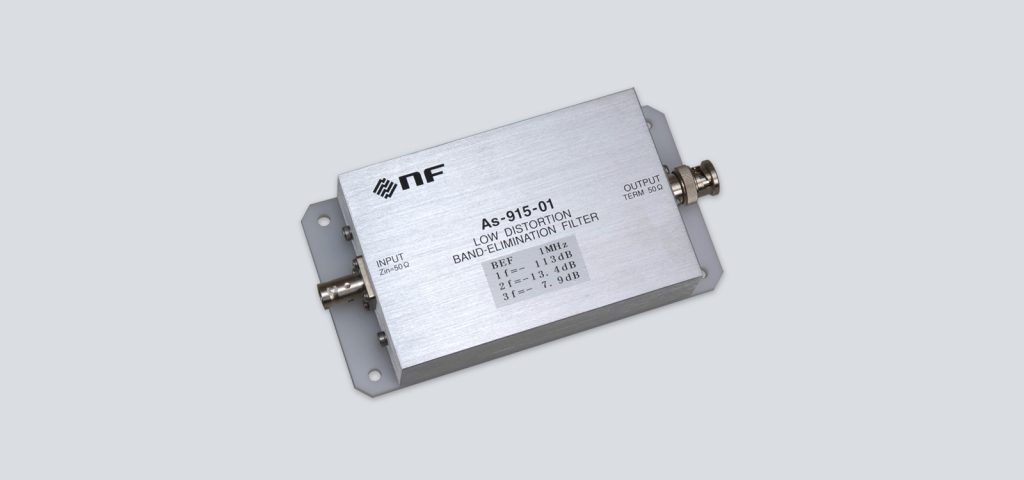

低ひずみバンドエリミネーションフィルタAs-915

As-915
カスタム対応

概要

高調波ひずみ測定向けBEF

高調波ひずみ測定用の基本波除去フィルタに最適

As-915は、中心周波数において100dB以上の十分な減衰量を確保したうえ、フィルタ自身のひずみ発生を極限まで抑えたバンドエリミネーションフィルタ(BEF)です。

  • 中心周波数別に6タイプ(1MHz, 2MHz, 3MHz, 5MHz, 10MHz, 20MHz)をラインナップ
  • f0における減衰量100dB以上
  • 入力インピーダンスは、周波数に影響されない安定した50Ω(低VSWR)
  • 最大入力電圧 5Vrms

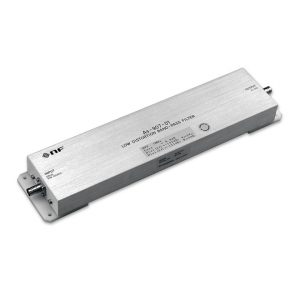

  • As-907(低ひずみバンドパスフィルタ)と併用して高精度な高調波ひずみ測定が可能

アプリケーション

発振器の出力や正弦波信号のひずみ特性測定用フィルタとして

中心周波数で100dB以上の減衰量があるため、ひずみ成分のみを測定することができます。発振器などのひずみを高精度に測定することができます。

オーディオアナライザでは測定困難な周波数領域におけるひずみ測定に

低ひずみバンドパスフィルタ As-907と組み合わせることで、オーディオアナライザでは測定困難な1MHzを超える周波数領域でのひずみの測定用フィルタとして使用できます。
部品や回路のひずみ特性を今まで以上の精度で測定できます。

仕様

入出力コネクタ BNC-R (入力)/BNC-PR (出力)
出力インピーダンス 50Ω
最大入力電圧 5Vrms
中心周波数(fo) 1MHz (As-915-01)/2MHz (As-915-02)/5MHz (As-915-05)
10MHz (As-915-10)/20MHz (As-915-20)
30MHzから100MHzまでカスタム対応可能
中心周波数精度 ±5%以内(±2% typ.)
foにおける減衰量 100dB以上(108dB typ.)(As-915-01)
100dB以上(112dB typ.)(As-915-02)
100dB以上(110dB typ.)(As-915-03)
100dB以上(115dB typ.)(As-915-05/As-915-20)
100dB以上(114dB typ.)(As-915-10)
2foにおける減衰量 15dB以下 (13dB typ) (As-915-01/As-915-02)
15dB以下 (11dB typ) (As-915-05/As-915-10)
15dB以下 (10dB typ) (As-915-20)
3foにおける減衰量 12dB以下 (8dB typ) (As-915-01/As-915-02)
12dB以下 (5dB typ) (As-915-05/As-915-10)
12dB以下 (6dB typ) (As-915-20)
入力VSWR 1.4以下(1.2 typ.)
外形寸法 (mm) 本体: 115×76×28(突起物除く)
最大: 154×76×33
質 量 約0.5kg
備 考
  • 仕様はすべて負荷を50Ωとした場合
  • 中心周波数6タイプ (1MHz, 2MHz, 3MHz, 5MHz, 10MHz, 20MHz) に加え、30MHz,40MHz,50MHz,100MHzのデモ機もご用意しております
