参考情報
基本単位や換算表、接頭語から電源ケーブルの仕様など、計測に関連した各種情報を集めました。
以下の内容を掲載しています。
国際単位系 (SI)
SI単位の記号
| 量 | 単位記号 | 量記号 |
|---|---|---|
| 角度 (平面角) | rad | α, β, γ, θ, φ |
| 立体角 | sr | Ω |
| 長さ※ | m | l, (L) |
| 面積 | m2 | A, (S) |
| 体積 | m3, l, L | V |
| 時間 | s | t |
| 角速度, 角周波数 | rad/s | ω |
| 角加速度 | rad/s2 | α |
| 速度, 速さ | m/s | u, w, v, c |
| 加速度, (重力加速度) | m/s2 | a, (g) |
| 周波数 | Hz | f, v |
| 振動数, 回転速度 | s-1 | n |
| 質量 | kg | m |
| 密度 | kg/m3 | ρ |
| 線密度 | kg/m | ρɩ |
| 運動量 | kg･m/s | p |
| 力 | N | F |
| 重量 | N | Fg |
| 運動量モーメント | kg･m2/s | L |
| 力のモーメント | N･m | N |
| トルク | N･m | M, T |
| 圧力 | Pa | p |
| 応力 | Pa, N/m2 | σ |
| 粘度 | Pa･s | η, μ |
| 表面張力 | N/m | σ, γ |
| エネルギー | J | E |
| 仕事 | J | W, (A) |
| 熱力学温度 | K | T, (Θ) |
| セルシウス温度 | ℃ | t, θ |
| 線膨張係数 | K-1 | αι |
| 熱, 熱量 | J | Q |
| 熱伝導率 | W/(m･K) | λ, (χ) |
| 熱伝達係数 | W/(m2･K) | K, (k) |
| 熱容量 | J/K | C |
| 比熱容量 | J/(kg･K) | c |
| 電流 | A | I |
| 電荷, 電気量 | C | Q |
| 電荷密度 | C/m3 | ρ, (η) |
| 表面電荷密度 | C/m2 | σ |
| 量 | 単位記号 | 量記号 |
|---|---|---|
| 電界の強さ | V/m | E |
| 電位 | V | V, φ |
| 電位差, 電圧 | V | U, (V) |
| 起電力 | V | E |
| 電束 | C | Ψ |
| 静電容量, キャパシタンス | F | C |
| 誘電率 | F/m | ε |
| 電気分極 | C/m2 | P |
| 電気双極子モーメント | C･m | p, (pe) |
| 電流密度 | A/m2 | J, (S) |
| 抵抗 | Ω | R |
| リアクタンス | Ω | X |
| インピーダンス | Ω | Z |
| コンダクタンス | S | G |
| サセプタンス | S | B |
| アドミタンス | S | Y |
| 抵抗率 | Ω･m | ρ |
| 導電率 | S/m | γ, σ |
| 自己インダクタンス | H | L |
| 相互インダクタンス | H | M, Lmn |
| 損失角 | rad | δ |
| 有効電力, 電力 | W | P |
| 無効電力 | var | Q, Pq |
| 皮相電力 | V･A | S, (Ps) |
| 力率 | pf | |
| 磁界の強さ | A/m | H |
| 磁位差, 磁位 | A | Um, (U) |
| 磁束密度, 磁気誘導 | T | B |
| 磁束 | Wb | Φ |
| 透磁率 | H/m | μ |
| 磁気抵抗 | H-1 | R, Rm |
| パーミアンス | H | Λ, (P) |
| 光束 | 1m | Φ, Φv |
| 光量 | 1m･s | Q, (Qv) |
| 照度 | 1x | E, (Ev) |
| 光度 | cd | I, (Iv) |
| 輝度 | cd/m2 | L, (Lv) |
| 波長 | m | λ |
| 音の強さ | W/m2 | I, J |
- 幅：b 高さ：h 厚さ：d, δ 半径：r, R
直径：d,D 距離：d, r (単位はすべてm)
SI接頭語
10のベキ乗
| 倍数 | 接頭語 | 記号 | |
|---|---|---|---|
| 10-30 | quecto | クエクト | q |
| 10-27 | ronto | ロント | r |
| 10-24 | yocto | ヨクト | y |
| 10-21 | zepto | ゼプト | z |
| 10-18 | atto | アト | a |
| 10-15 | femto | フェムト | f |
| 10-12 | pico | ピコ | p |
| 10-9 | nano | ナノ | n |
| 10-6 | micro | マイクロ | μ |
| 10-3 | milli | ミリ | m |
| 10-2 | centi | センチ | c |
| 10-1 | deci | デシ | d |
| 倍数 | 接頭語 | 記号 | |
|---|---|---|---|
| 10 | deca | デカ | da |
| 102 | hecto | ヘクト | h |
| 103 | kilo | キロ | k |
| 106 | mega | メガ | M |
| 109 | giga | ギガ | G |
| 1012 | tera | テラ | T |
| 1015 | peta | ペタ | P |
| 1018 | exa | エクサ | E |
| 1021 | zetta | ゼタ | Z |
| 1024 | yotta | ヨタ | Y |
| 1027 | ronna | ロナ | R |
| 1030 | quetta | クエタ | Q |
2のベキ乗
| 倍数 | 接頭語 | 記号 | |
|---|---|---|---|
| 210 | kibi | キビ | Ki |
| 220 | mebi | メビ | Mi |
| 230 | gibi | ギビ | Gi |
| 240 | tebi | テビ | Ti |
| 250 | pebi | ペビ | Pi |
| 260 | exbi | エクサビ | Ei |
| 270 | zebi | ゼビ | Zi |
| 280 | yobi | ヨビ | Yi |
SI単位で表した物理定数
横スクロール可能です→
| 光速 (真空中) | c | 2.99792458×108 m/s |
|---|---|---|
| 真空の透磁率 (定義) | μ0 | 4π ×10-7 H/m |
| 真空の誘電率 | ε0 | 8.8541878×10-12 F/m |
| 万有引力定数 | G | 6.6743015×10-11 Nm2/kg2 |
| 電子の電荷 | e | 1.6021766×10-19 C |
| 磁束量子 | Φ0 | 2.067833848…×10-15 Wb |
| コンダクタンス量子 | G0 | 7.748091729…×10-5 S |
| ジョセフソン定数 | Kj | 483597.848416984…×109 Hz/V |
| プランク定数 | h | 6.62607015×10-34 J · s |
| アボガドロ定数 | NA | 6.02214076×1023 mol-1 |
| ファラデー定数 | F | 96485.33212… C/mol |
| ボーア磁子 | μB | 9.2740100783×10-24 J/T |
| 電子の質量 | me | 9.1093837015×10-31 kg |
| 電子の磁気モーメント | μe | -9.2847647043×10-24 J/T |
| 1モルの気体定数 | R | 8.314462618… J/(mol･K) |
| モル体積 (理想気体) | V0 | 22.41396954…×10-3 m3 /mol |
| ボルツマン定数 | k | 1.380649×10-23 J/K |
| 重力の加速度 (標準) | g | 9.80665 m/s2 |
SI単位換算表
がSI単位
力（ちから）
| N | dyn | kgf |
|---|---|---|
| 1 | 1×10-5 | 1.01972×10-1 |
| 1×10-5 | 1 | 1.01972×10-6 |
| 9.80665 | 9.80665×105 | 1 |
応力
横スクロール可能です→
| Pa (N/m2) | MPa (N/mm2) | kgf/mm2 | kgf/cm2 |
|---|---|---|---|
| 1 | 1×10-6 | 1.01972×10-7 | 1.01972×10-5 |
| 1×106 | 1 | 1.01972×10-1 | 1.01972×10 |
| 9.80665×106 | 9.80665 | 1 | 1×102 |
| 9.80665×104 | 9.80665×10-2 | 1×10-2 | 1 |
圧力
横スクロール可能です→
| Pa | kPa | MPa | bar | kgf/cm2 | atm | mmH2O | mmHg (Torr) |
|---|---|---|---|---|---|---|---|
| 1 | 1×10-3 | 1×10-6 | 1×10-5 | 1.01972×10-5 | 9.86923×10-6 | 1.01972×10-1 | 7.50062×10-3 |
| 1×103 | 1 | 1×10-3 | 1×10-2 | 1.01972×10-2 | 9.86923×10-3 | 1.01972×102 | 7.50062 |
| 1×106 | 1×103 | 1 | 1×10 | 1.01972×10 | 9.86923 | 1.01972×105 | 7.50062×103 |
| 1×105 | 1×102 | 1×10-1 | 1 | 1.01972 | 9.86923×10-1 | 1.01972×104 | 7.50062×102 |
| 9.80665×104 | 9.80665×10 | 9.80665×10-2 | 9.80665×10-1 | 1 | 9.67841×10-1 | 1×104 | 7.35559×102 |
| 1.01325×105 | 1.01325×102 | 1.01325×10-1 | 1.01325 | 1.03323 | 1 | 1.03323×104 | 7.60000×102 |
| 9.80665 | 9.80665×10-3 | 9.80665×10-6 | 9.80665×10-5 | 1×10-4 | 9.67841×10-5 | 1 | 7.35559×10-2 |
| 1.33322×102 | 1.33322×10-1 | 1.33322×10-4 | 1.33322×10-3 | 1.35951×10-3 | 1.31579×10-3 | 1.35951×10 | 1 |
仕事、エネルギー、熱量
横スクロール可能です→
| J | kW･h | kgf･m | kcal |
|---|---|---|---|
| 1 | 2.77778×10-7 | 1.01972×10-1 | 2.39006×10-4 |
| 3.60×106 | 1 | 3.67098×105 | 8.60421×102 |
| 9.80665 | 2.72407×10-6 | 1 | 2.34385×10-3 |
| 4.184×103 | 1.16222×10-3 | 4.26649×102 | 1 |
仕事率、工率、動力、熱流
横スクロール可能です→
| W | kgf･m/s | PS | kcal/h | HP |
|---|---|---|---|---|
| 1 | 1.01972×10-1 | 1.35962×10-3 | 8.59845×10-1 | 1.34102×10-3 |
| 9.80665 | 1 | 1.33333×10-2 | 8.4322 | 1.31509×10-2 |
| 7.355×102 | 7.50001×10 | 1 | 6.32416×102 | 9.86322×10-1 |
| 1.16300 | 1.18593×10-1 | 1.58124×10-3 | 1 | 1.55961×10-3 |
| 745.7000 | 7.60402×10 | 1.01387 | 6.41187×102 | 1 |
熱伝導率
| W/(m･K) | kcal/(h･m･℃) |
|---|---|
| 1 | 8.59845×10-1 |
| 1.163 | 1 |
比熱
| J/(kg･K) | kcal/(kg･℃)[cal/(g･℃)] |
|---|---|
| 1 | 2.39006×10-4 |
| 4.184×103 | 1 |
dB (デシベル)
dB (デシベル) の定義
| 単位 | 定義および補足説明 |
|---|---|
| dB | 電力比=10 log10 (P1/P0) 電圧比=20 log10 (V1/V0) |
| dBm | 0 dBm=1 mW 当初は600Ω系で定義したので、0 dBm=0.775 Vrmsとなる。 50Ω系や75Ω系でも1mW時の電圧を表す単位として使用している。 |
| dBV | 0 dBV=1 V |
| dBv | 0 dBv=0.775V |
| dBs | 0 dBs=1 V=0 dBV (s : sound) dBVとdBvは間違えやすいので、dBsを使う分野がある。 オーディオ分野では、dBs=0.775 Vrmsと定義している場合がある。 |
| dBu | 0 dBu=0.775 V=0 dBv (u : unload) 負荷インピーダンスに無関係に、0 dBm時の電圧を表す。 dBvとdBVは間違えやすいので、dBuを使う分野がある。 英語では、μをuと記す場合があるので、dBμと混同されやすい。 |
| dBμ | 0 dBμ=1 μV 50Ω系での1 mW=0 dBm=107 dBμ |
| dBSPL | 0 dBSPL=20×10-6 N/m2=20 μPa これが音圧レベル (Sound Pressure Level) の基準値 (人間が聞き取れる1kHzの最小音圧)。SPLは省略されることが多い。 |
| dBA | 聴感補正 (A特性) 後の音圧レベル。 騒音測定のホンと同じ。 |
| dBc | スプリアスや高調波等を表示するときに、搬送波 (Carrier) に対するスプリアス等の量を表すのに用いる。 |
| dBi | 無指向性アンテナ (Isotropic antenna) を基準としたアンテナの利得を表すときに用いる。 半波長ダイポール (1/2 λ Dipole) を基準としたときはdBdを用いる。 |
dB換算表
横スクロール可能です→
| 量 | 電圧 (0dBm=0.775Vrms) | 電圧比 | 電力比 |
|---|---|---|---|
| -80dB | 0.0775mV | 0.0001 | 0.00000001 |
| -60dB | 0.775mV | 0.001 | 0.000001 |
| -40dB | 7.75mV | 0.01 | 0.0001 |
| -20dB | 77.50mV | 0.1 | 0.01 |
| -10dB | 245mV | 0.3162 | 0.1 |
| -3dB | 549mV | 0.708 | 0.5012 |
| -1dB | 691mV | 0.8913 | 0.7943 |
| 0dB | 0.775V | 1 | 1 |
| 1dB | 0.870V | 1.122 | 1.259 |
| 3dB | 1.095V | 1.413 | 1.995 |
| 10dB | 2.45V | 3.162 | 10 |
| 20dB | 7.75V | 10 | 100 |
| 40dB | 77.5V | 100 | 10000 |
| 60dB | 775V | 1000 | 1000000 |
| 80dB | 7750V | 10000 | 100000000 |
電気抵抗
誘電率
金属の電気抵抗
長さℓ (m), 断面積a (m2)の一様な物質の電気抵抗Rは、R=ρℓ/aで求められ、ρ (Ωｍ) をこの物質の体積抵抗率という。
| 金属 | 電気抵抗率 (10-8 Ωm) | |
|---|---|---|
| 0℃ | 100℃ | |
| 亜鉛 | 5.5 | 7.8 |
| アルミニウム | 2.50 | 3.55 |
| カルシウム | 3.2 | 4.75 |
| 金 | 2.05 | 2.88 |
| 銀 | 1.47 | 2.08 |
| クロム | 12.7 | 16.1 |
| コンスタンタン | 49 | − |
| 黄銅 (真鍮) | 6.3 | − |
| 水銀 | 94.1 | 103.5 |
| 金属 | 電気抵抗率 (10-8 Ωm) | |
|---|---|---|
| 0℃ | 100℃ | |
| スズ | 11.5 | 15.8 |
| ビスマス | 107 | 156 |
| タンタル | 12.3 | 16.7 |
| 鉄 (純) | 8.9 | 14.7 |
| 銅 | 1.55 | 2.23 |
| ニクロム | 107.3 | 108.3 |
| ニッケル | 6.2 | 10.3 |
| 白金 | 9.81 | 13.6 |
| リチウム | 8.55 | 12.4 |
主な物質の比誘電率
比誘電率kは温度tと周波数fによって変化する。
| 物質名 | t (℃) | f (Hz) | k |
|---|---|---|---|
| アルミナ | 20～100 | 50～106 | 8.5 |
| ステアタイト | 20 | 106～109 | 6 |
| 雲母 | 20～100 | 50～108 | 7.0 |
| 水晶 | 20 | 103 | 4.5 |
| ダイヤモンド | 20 | 500～3000 | 5.68 |
| 溶融石英 | 20～150 | 50～108 | 3.8 |
| クラフト紙 | 20 | 103 | 2.9 |
| ゴム (シリコーン) | 20 | 50～108 | 8.6～8.5 |
絶縁材料の内部抵抗率 (室温)
絶縁体を流れる電流は内部電流と表面電流からなる。内部抵抗は物質の純度に、表面抵抗は表面の状態にそれぞれ依存する。
| 物質 | 内部抵抗率 (Ωm) |
|---|---|
| 雲母 (成形) | 1013 |
| ガラス (石英) | 1016～ |
| ゴム (シリコーン) | 1012～1013 |
| アルミナ | 109～1012 |
| ステアタイト | 1011～1013 |
| 物質 | 内部抵抗率 (Ωm) |
|---|---|
| パラフィン | 1013～1017 |
| アクリル | 1013～ |
| エポキシ | 1012～1013 |
| テフロン | 1015～1019 |
| 硫黄 | 1014～1015 |
各種波形の
電圧値
各種波形に対する平均値応答式電圧計の指示値
横スクロール可能です→
| 波形 | 実効値 Vrms |
ピーク値 Vp |
平均値 Vav |
平均値応答式 電圧計の指示値* |
|
|---|---|---|---|---|---|

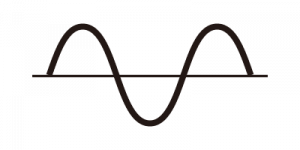

| 正弦波 |  |
1.000 | 1.414 | 0.900 | 1.000 |

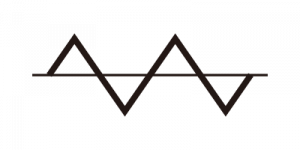

| 三角波 |  |
1.000 | 1.732 | 0.866 | 0.962 |

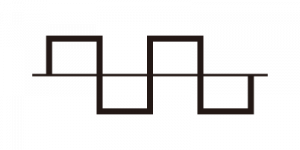

| 方形波 |  |
1.000 | 1.000 | 1.000 | 1.111 |

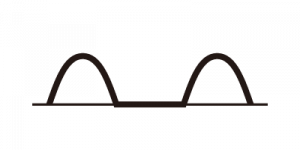

| 半波整流波 |  |
1.000 | 2.000 | 0.637 | 0.707 |

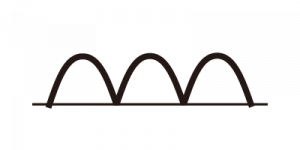

| 全波整流波 |  |
1.000 | 1.414 | 0.900 | 1.000 |

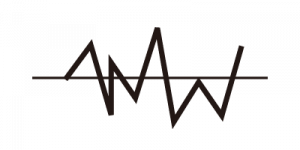

| 白色雑音 |  |
1.000 | ー | 0.798 | 0.886 |
- 各波形の平均値に、正弦波の波形率Vrms/Vav=1.111を掛けた値。
通常の平均値応答式電圧計は、正弦波の平均値が実効値を指示するよう校正されている。
熱電対
熱電対の種類
- 常用限度：空気中において、連続的に使用できる温度の限度。
- 過熱使用限度：空気中において、短時間使用できる温度の限度。
横スクロール可能です→
| 種類 | +側導体 | -側導体 | 規準熱起電力が定義される温度範囲 | 常用限度 (℃) *1 | 過熱使用限度 (℃) |
|---|---|---|---|---|---|
| B | 白金・ロジウム合金 (ロジウム30%) | 白金・ロジウム合金 (ロジウム6%) | 600℃～1820℃ | 1500 | 1700 |
| R | 白金・ロジウム合金 (ロジウム13%) | 白金 | -50℃～1768℃ | 1400 | 1600 |
| S | 白金・ロジウム合金 (ロジウム10%) | 白金 | -50℃～1768℃ | 1400 | 1600 |
| N | ニッケル、クロム及びシリコンを主とした合金 | ニッケル及びシリコンを主とした合金 | -270℃～1300℃ | 1200 *2 | 1250 *2 |
| K | ニッケル及びクロムを主とした合金 | ニッケル及びアルミニウムを主とした合金 | -270℃～1372℃ | 1000 *2 | 1200 *2 |
| E | ニッケル及びクロムを主とした合金 | 銅及びニッケルを主とした合金 | -270℃～1000℃ | 700 *2 | 800 *2 |
| J | 鉄 | 銅及びニッケルを主とした合金 | -210℃～1200℃ | 600 *2 | 750 *2 |
| T | 銅 | 銅及びニッケルを主とした合金 | -270℃～400℃ | 300 *2 | 350 *2 |
| C | タングステン・レニウム合金 (レニウム5%) | タングステン・レニウム合金 (レニウム26%) | 0℃～2315℃ | 空気中で使用できないため規定なし | |
- クラスによって異なる
- 線経によって異なる
VCTケーブル
ビニルキャブタイヤケーブル (VCT) の特性および許容電流
特性（単心）
横スクロール可能です→
| 公称断面積 mm2 |
素線数⁄ 素線径 mm |
仕上外形 (約)mm |
導体抵抗 (20℃) Ω/km | 概算重量 kg/km |
|
|---|---|---|---|---|---|
| めっきなし | めっきあり | ||||
| 0.75 | 30/0.18 | 5.7 | 24.4 | 25.8 | 41 |
| 1.25 | 50/0.18 | 6.1 | 14.7 | 15.5 | 50 |
| 2 | 37/0.26 | 6.4 | 9.50 | 9.91 | 60 |
| 3.5 | 45/0.32 | 7.3 | 5.09 | 5.38 | 85 |
| 5.5 | 70/0.32 | 8.3 | 3.27 | 3.46 | 115 |
| 8 | 50/0.45 | 9.5 | 2.32 | 2.45 | 155 |
| 14 | 88/0.45 | 11.5 | 1.32 | 1.39 | 240 |
| 22 | 7/20/0.45 | 14.5 | 0.844 | 0.892 | 380 |
| 38 | 7/34/0.45 | 17.0 | 0.496 | 0.525 | 580 |
| 60 | 19/20/0.45 | 20 | 0.311 | 0.329 | 850 |
| 100 | 19/34/0.45 | 25 | 0.183 | 0.193 | 1370 |
許容電流(A)※
(導体最高許容温度60℃、周囲温度30℃)
| 単心 | 2心 | 3心 | 4〜5心 |
|---|---|---|---|
| 14 | 12 | 10 | 9 |
| 19 | 15 | 13 | 12 |
| 25 | 22 | 19 | 17 |
| 37 | 32 | 28 | 25 |
| 49 | 42 | 36 | 32 |
| 62 | 51 | 44 | 40 |
| 89 | 71 | 62 | 55 |
| 120 | 95 | 83 | 74 |
| 165 | 130 | 110 | 100 |
| 225 | 170 | 150 | 135 |
| 315 | 230 | 205 | 185 |
※ 周囲温度による許容電流補正表 (30℃基準)
横スクロール可能です→
| 周囲温度℃ | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 補正係数 | 1.35 | 1.29 | 1.22 | 1.15 | 1.08 | 1.00 | 0.91 | 0.81 | 0.71 | 0.58 | 0.41 |
| 基準 |
参考文献
- 理科年表 2020 国立天文台編
- JIS Z 8103：2019 計測用語
- JIS C 3312：2000 600Vビニル絶縁ビニルキャブタイヤケーブル
- JIS C 1602：2015 熱電対
