PFC回路

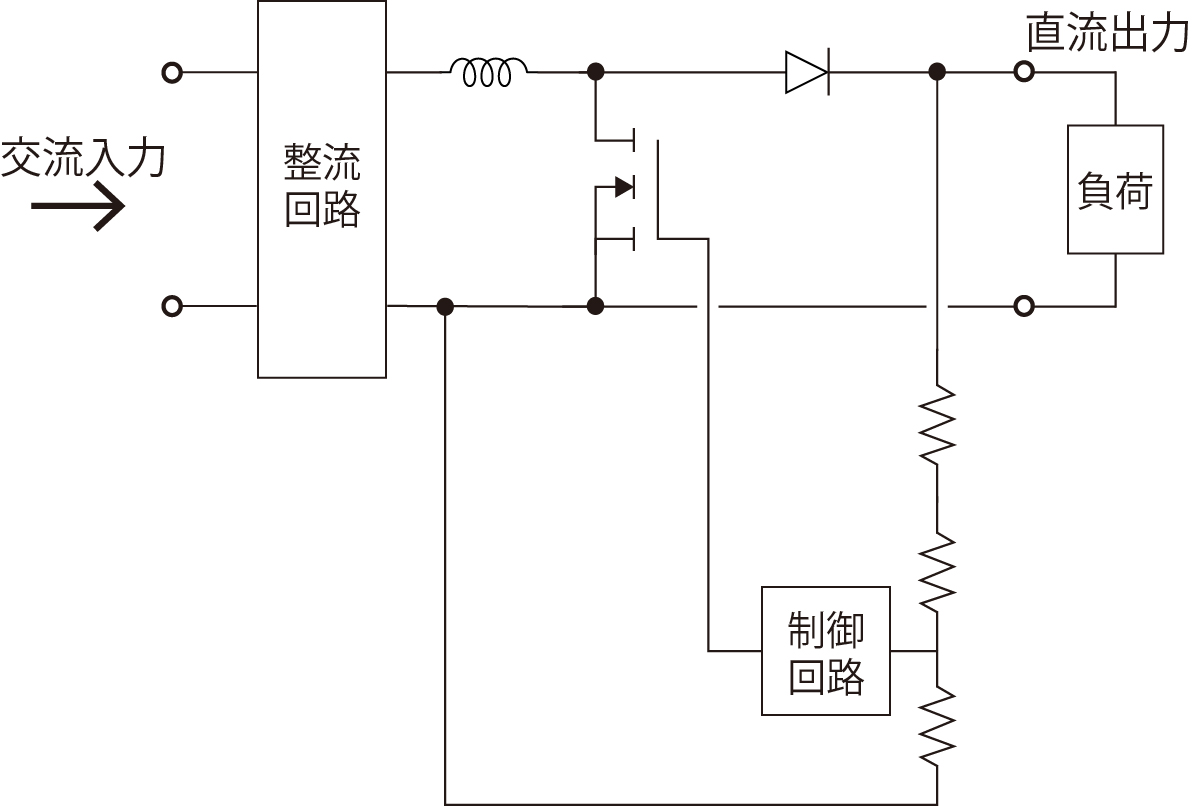

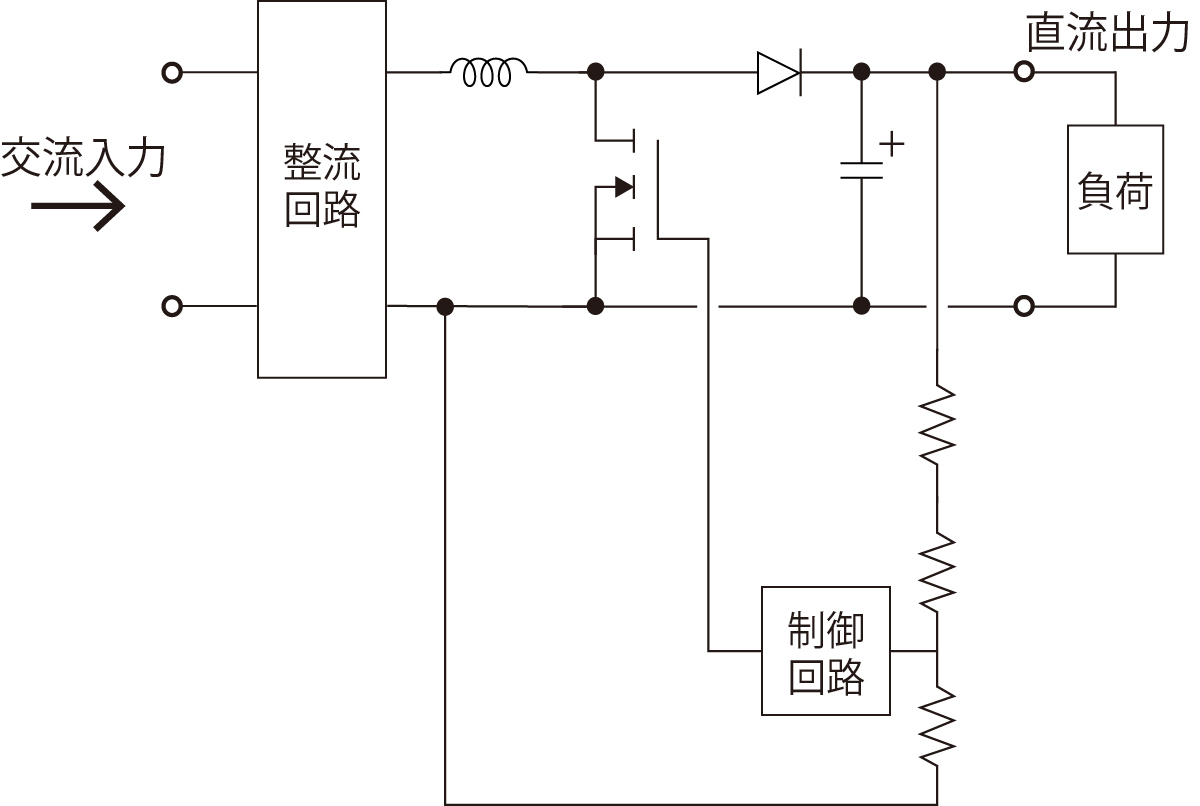

高調波規制などにより、近年のAC入力電源にはPFC回路が搭載されています。
昇圧方式PFC回路の出力、つまり後段のDC-DCコンバータへの入力電圧は、一般にDC 380V〜400V程度です。PFC回路の測定を行う場合は、測定器がこのような高電圧に対応する必要があります。
周波数特性分析器 FRA51615 / FRA51602は最大入力電圧600Vで、高電圧出力回路のループ・ゲイン測定が可能です。

ループ・ゲイン測定の詳細については、技術資料「周波数特性測定によるスイッチング電源の安定性評価」を御覧ください。

測定対象

AC入力電源（PFC回路搭載）

• 入力電圧範囲：85Vac～265Vac
• 最大出力電圧：24Vdc
• 最大電流：6.3A
• スイッチング周波数：120kHz

実測例

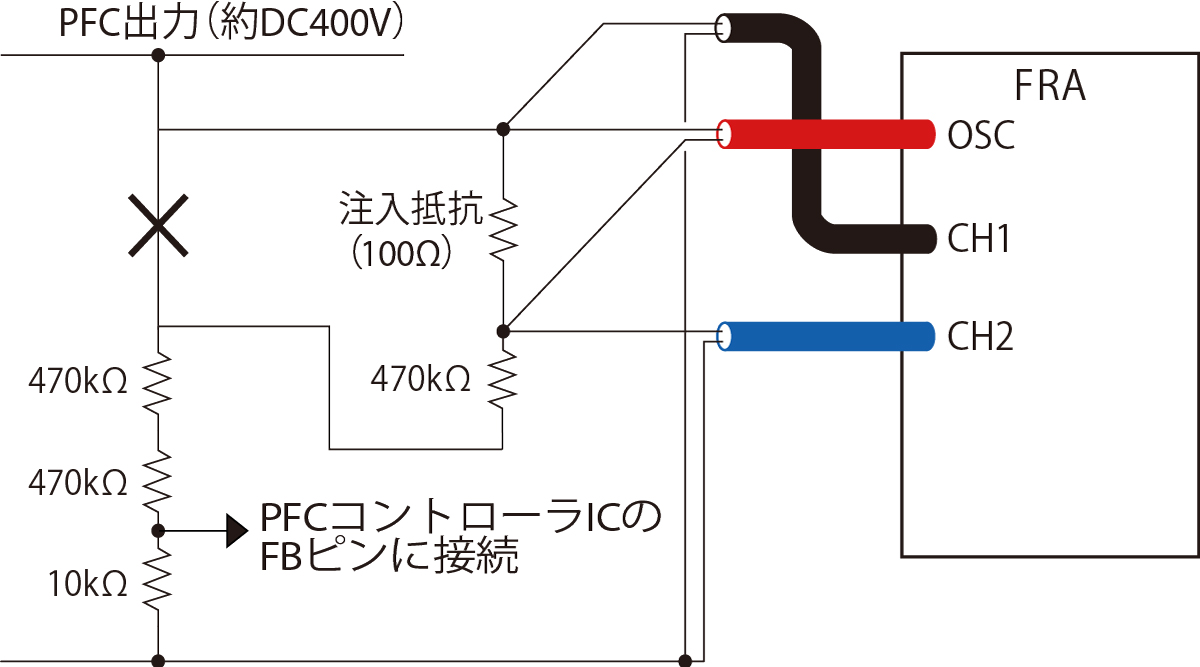

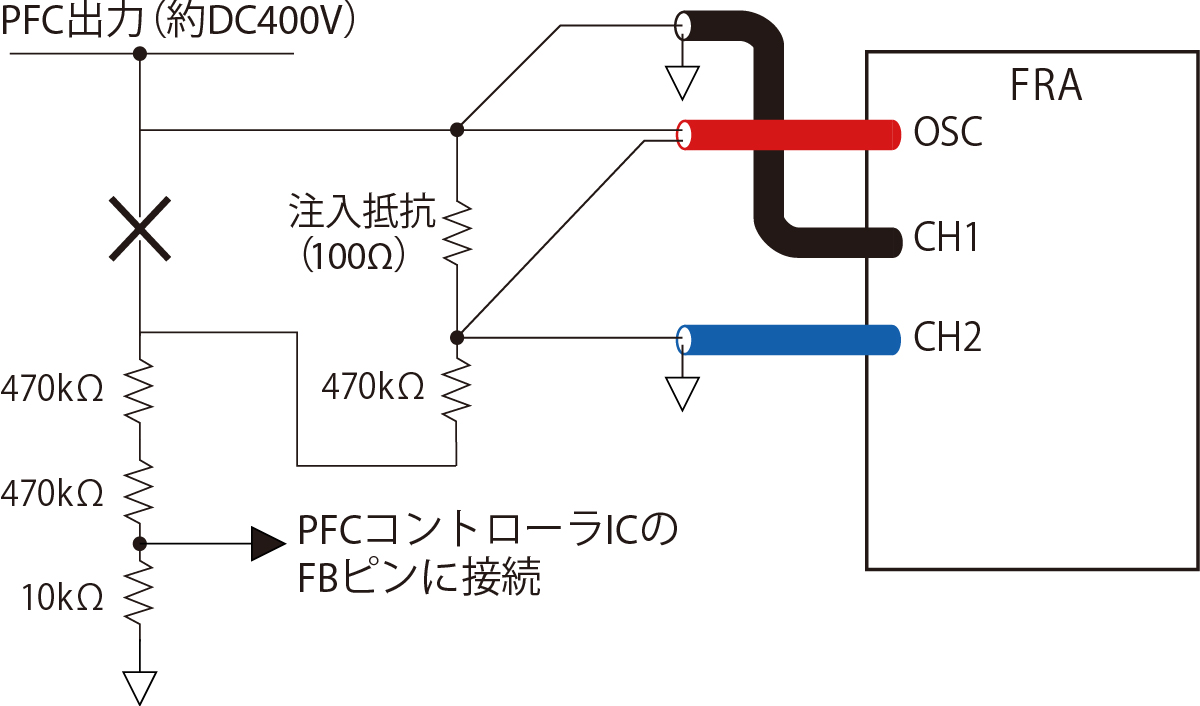

測定ブロック図

右の図のように、負帰還回路の一部を変更して、信号を注入します。

• 注入抵抗：100Ω
• 注入信号：1V
• スイープ周波数：0.1Hz ～100Hz

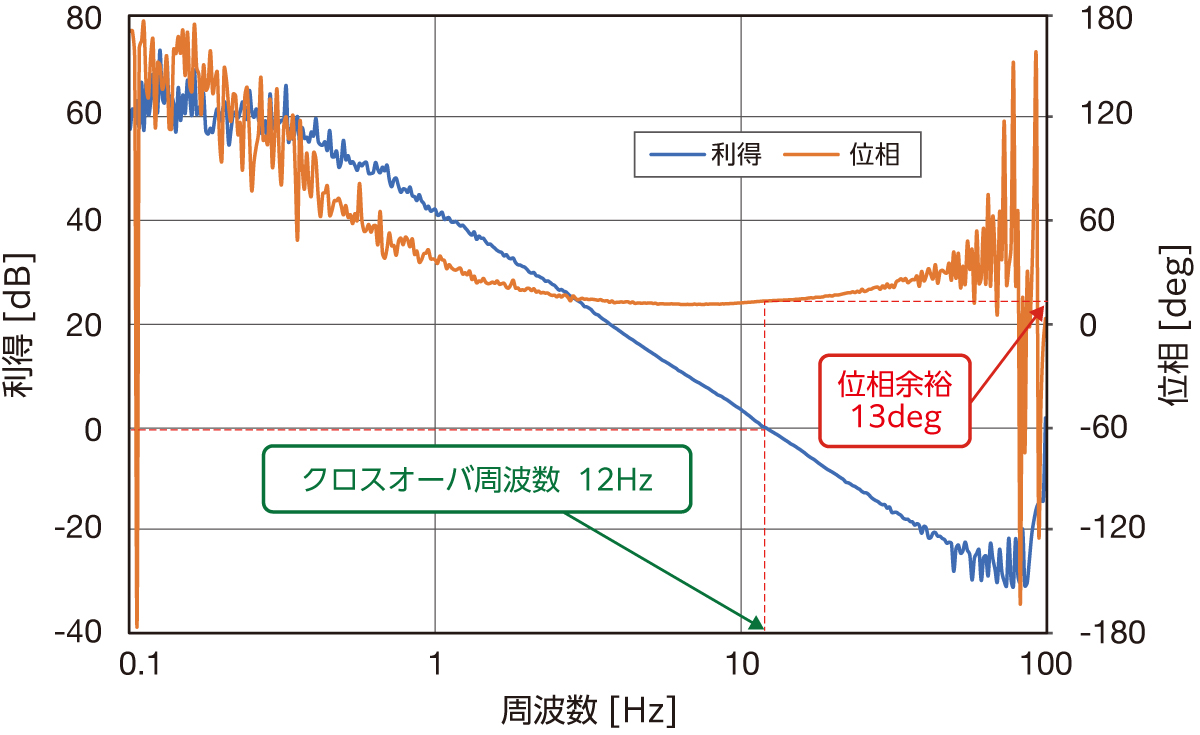

測定結果

• 位相余裕：13deg
• クロスオーバ周波数：12Hz

ポイント

• PFC回路ではDC-DCコンバータに比べて、一般にクロスオーバ周波数は低くなります。
• PFC回路は高電圧出力であることが多く、測定器以外のケーブル等にも注意が必要です。高圧に対応した高耐圧クリップセットなどを使用してください。

PA-001-3746　高耐圧クリップセット
