CDプレーヤ評価用フィルタ3346A

  • 3346A ¥130,000(税抜)

概要

JEITA CP-2402A「CDプレーヤの測定方法」に準拠

(社)電子情報技術産業協会(JEITA)規格 CP-2402A「CDプレーヤの測定方法」で規定された11種の測定装置のうち、ローパスフィルタ、電圧増幅器、聴感補正フィルタの3つの機能を内蔵したローパスフィルタ。

  • 測定項目:SN比、ダイナミックレンジ、全高調波ひずみ率、チャネルセパレーション、混変調ひずみ率)
  • L/R 2系統切換え式
  • S/N 110dB、チャネルセパレーション 110dB、ひずみ率 0.0006%で高級機にも対応
  • 外部信号により入力チャネルと測定項目の選択ができ、計測の合理化・自動化に対応
  • THRU(バッファアンプ)、モニタ(LPF +60dBアンプ)モード
  • 入力インピーダンス 10kΩ/1MΩ切換え

仕様
外形寸法

仕様

外形寸法

単位:mm

付属品
オプション

付属品

  • 取扱説明書  1
  • 電源コード(3極,2m)  1*
  • ヒューズ(AC100V/120V:0.4A,230V:0.2A タイムラグ,250V,φ5.2×20mm)  1

*電源電圧AC100V時

オプション

型名/品名価格備考
OP-12 (3346A)
周波数変更 (14.5kHzまたは22kHz)
¥20,000(税抜)
OP-13 (3346A)
周波数変更 (44kHz)
¥25,000(税抜)

データシート

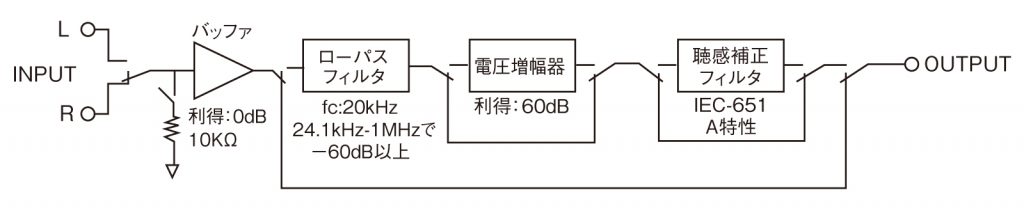

ブロック図

特性図

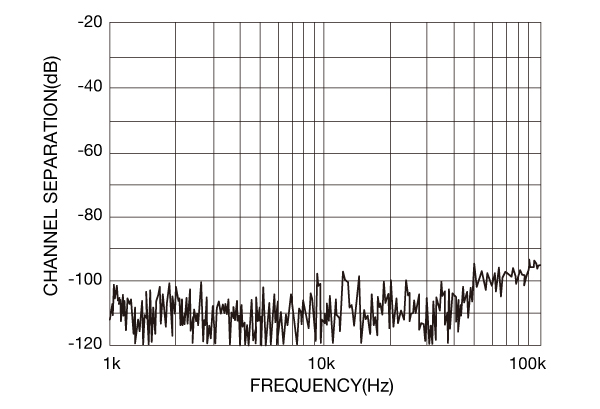

チャネルセパレーション

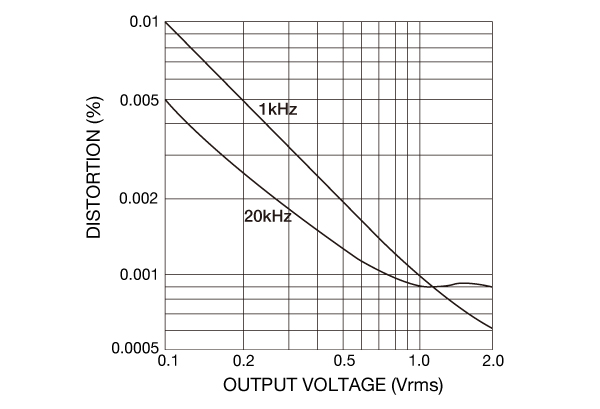

出力振幅対ひずみ率(DIST CH-SEPモード)

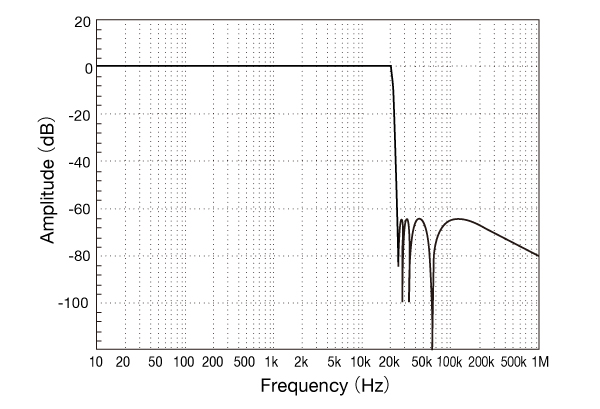

ローパスフィルタ振幅特性

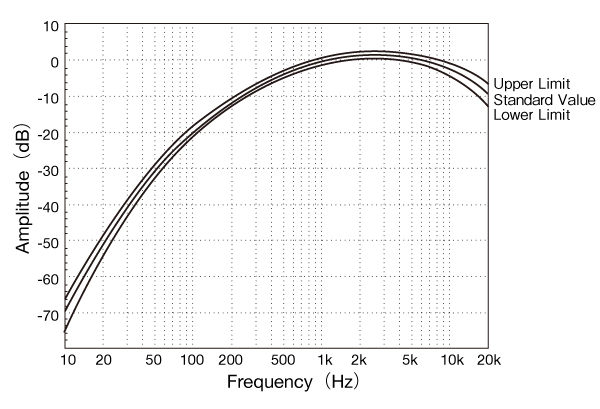

IEC-651-A振幅特性
