抵抗同調発振器CG-102R1 / CG-102R2 / CG-302R1 / CG-302R2

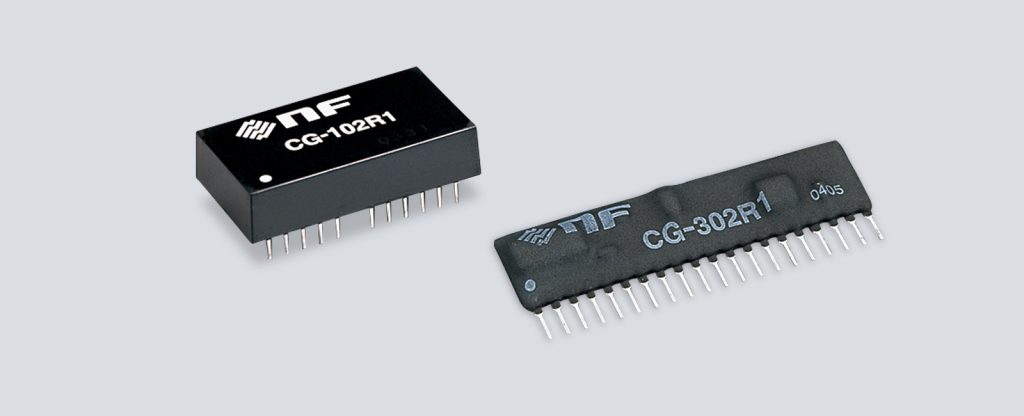

CG-102R1/CG-302R1
  • CG-102R1 ¥9,600(税抜)
  • CG-102R2 ¥9,600(税抜)
  • CG-302R1 ¥6,400(税抜)
  • CG-302R2 ¥6,400(税抜)

概要

外付抵抗により発振周波数を設定可能な正弦波発振器

CG-102/302シリーズは、2本の外付抵抗により20Hz〜100kHzの範囲で発振周波数を設定できる正弦波発振器です。周波数精度、出力電圧精度に優れ、しかも純度の高い正弦波信号を手軽に得ることができます。主出力のほかに、90°位相の遅れた出力や同期発振のための入力端子を装備しており、広い範囲の応用が可能です。また、外付抵抗およびキャパシタにより1Hzまで低域に拡張することができます。CG-102は24pinのデュアルインラインパッケージ、CG-302は20pinのシングルインラインパッケージです。

型名 周波数範囲 出力電圧 ひずみ率 電源 外形
CG-102R1 20Hz〜20kHz 2.5Vrms 0.005%以下 ±15V 24ピン
DIP
CG-102R2 1kHz〜100kHz
CG-302R1 20Hz〜20kHz 20ピン
DIP
CG-302R2 1kHz〜100kHz

仕様
外形寸法

ダウンロード

カタログ
