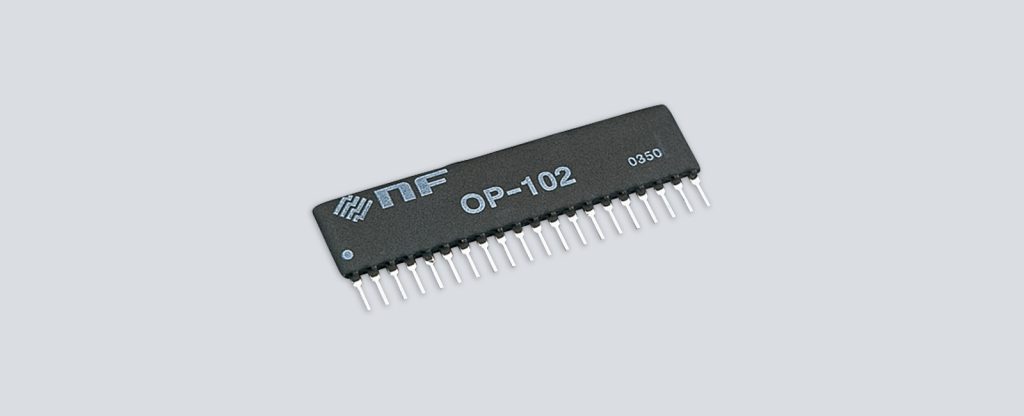

オシレータアダプタOP-102

OP-102
  • OP-102 ¥4,000(税抜)

概要

周波数をBCD3桁設定可能な正弦波発振器

OP-102を、DT-212Dシリーズと組み合わせることにより、周波数をBCD3桁設定可能な正弦波発振器となります。
発振周波数に関係する性能(設定方法・設定確度・温度係数等)はDT-212Dに依存しますが、出力電圧に関係する性能(出力電圧確度・安定度・温度係数等)はOP-102で決定されます。出力電圧は、2.5Vrms±0.5%に内部トリミングされいますが、外付の抵抗器により、0.5Vrmsから20Vp-pまで設定可能です。
発振周波数範囲は1Hz〜100kHzで、100Hz以下の場合は外付部品を追加する必要があります。電源電圧は±15V、外形は20pin シングルインラインパッケージです。

仕様
外形寸法

仕様

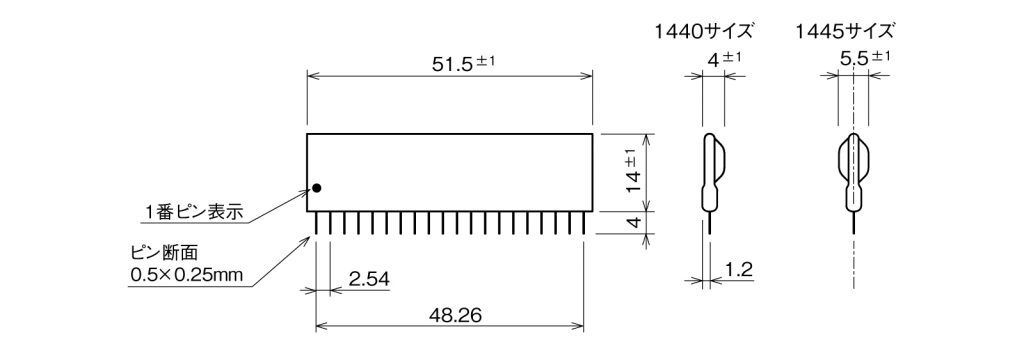

外形寸法

単位:mm

ダウンロード

カタログ
