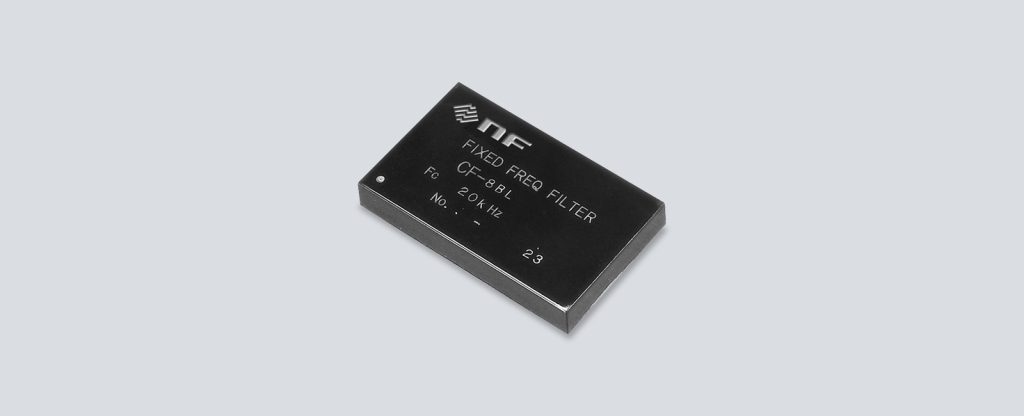

周波数固定フィルタCFシリーズ

CFシリーズ

概要

周波数・選択度などを指定するセミカスタムタイプ

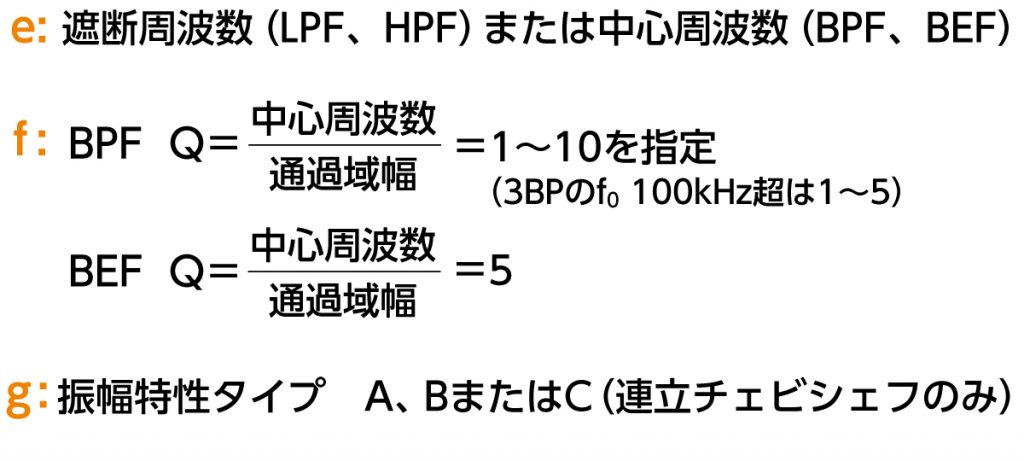

CFシリーズは、用意された何種類もの標準フィルタ特性の中からご要求に合う特性をお選びいただいたうえで、遮断周波数もしくは中心周波数、選択度など必要な項目をご指定いただく、外付部品が不要な周波数固定フィルタです。標準フィルタ特性以外でも、特性図、伝達関数などでご指定いただくことも可能です。
表面実装技術を駆使することにより、従来のDVシリーズに比べ、大幅な小型化、軽量化を図ることができました。
CF→DV変換アダプタにより、DV-04への組込みが可能です。ただし、消費電流が40mAを超えるフィルタは、DV-04の電流容量の制限から組込みできません。

価格

  • CF-1BE ¥26,000(税抜)
  • CF-2BE ¥33,000(税抜)
  • CF-2BP ¥27,000(税抜)
  • CF-2BP ¥48,000(税抜)
  • CF-3BE ¥39,000(税抜)
  • CF-3BH ¥18,000(税抜)
  • CF-3BL ¥18,000(税抜)
  • CF-3BL ¥36,000(税抜)
  • CF-3BP ¥35,000(税抜)
  • CF-3BP ¥60,000(税抜)
  • CF-3LL ¥18,000(税抜)
  • CF-3LL ¥36,000(税抜)
  • CF-4BE ¥43,000(税抜)
  • CF-4BH ¥19,000(税抜)
  • CF-4BL ¥19,000(税抜)
  • CF-4BL ¥38,000(税抜)
  • CF-4BP ¥38,000(税抜)
  • CF-4FPA ¥14,000(税抜)
  • CF-4LL ¥19,000(税抜)
  • CF-4LL ¥38,000(税抜)
  • CF-5BH ¥21,000(税抜)
  • CF-5BL ¥21,000(税抜)
  • CF-5BL ¥42,000(税抜)
  • CF-5BP ¥44,000(税抜)
  • CF-5LL ¥21,000(税抜)
  • CF-5LL ¥42,000(税抜)
  • CF-6BH ¥22,000(税抜)
  • CF-6BL ¥22,000(税抜)
  • CF-6BL ¥44,000(税抜)
  • CF-6BP ¥47,000(税抜)

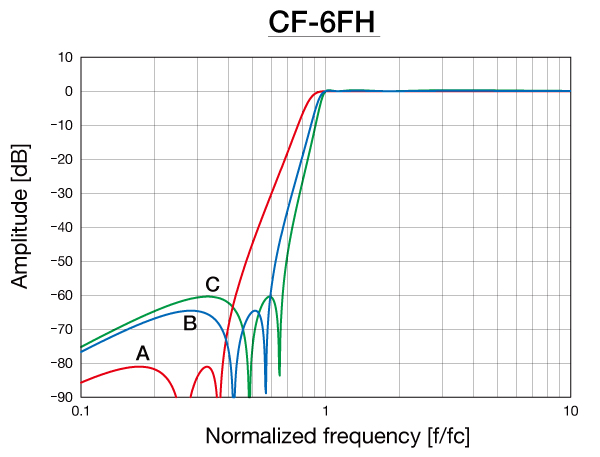

  • CF-6FH ¥36,000(税抜)

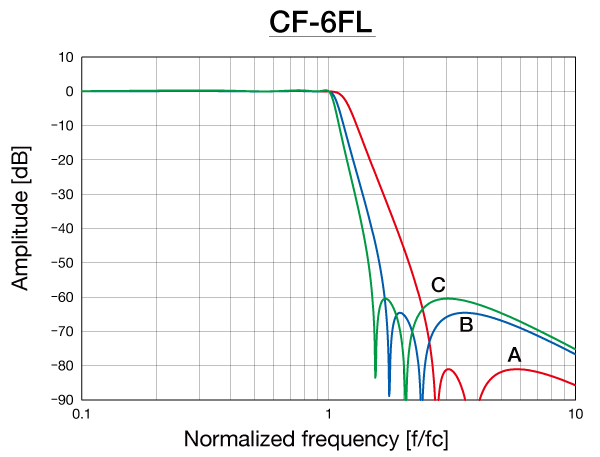

  • CF-6FL ¥36,000(税抜)
  • CF-6FL ¥54,000(税抜)
  • CF-6LL ¥22,000(税抜)
  • CF-6LL ¥44,000(税抜)
  • CF-7BH ¥25,000(税抜)
  • CF-7BL ¥25,000(税抜)
  • CF-7BL ¥50,000(税抜)
  • CF-7FH ¥40,000(税抜)

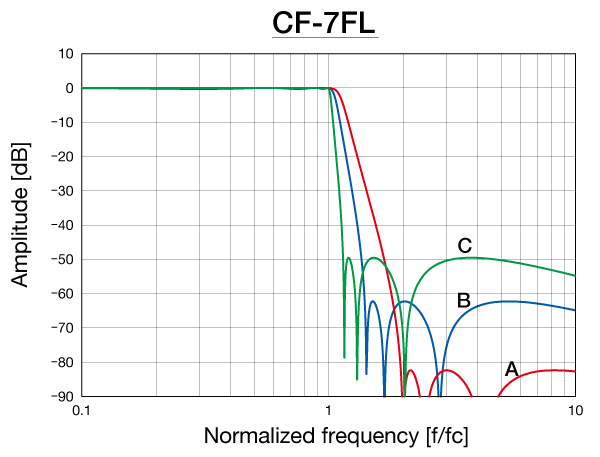

  • CF-7FL ¥40,000(税抜)
  • CF-7FL ¥60,000(税抜)
  • CF-7LL ¥25,000(税抜)
  • CF-7LL ¥50,000(税抜)
  • CF-8BH ¥26,000(税抜)
  • CF-8BL ¥26,000(税抜)
  • CF-8BL ¥52,000(税抜)

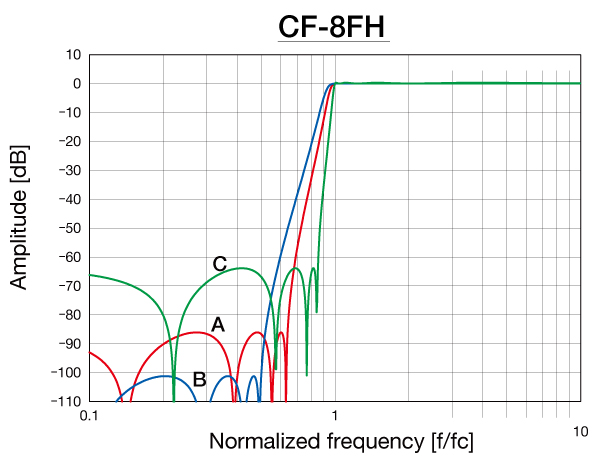

  • CF-8FH ¥42,000(税抜)

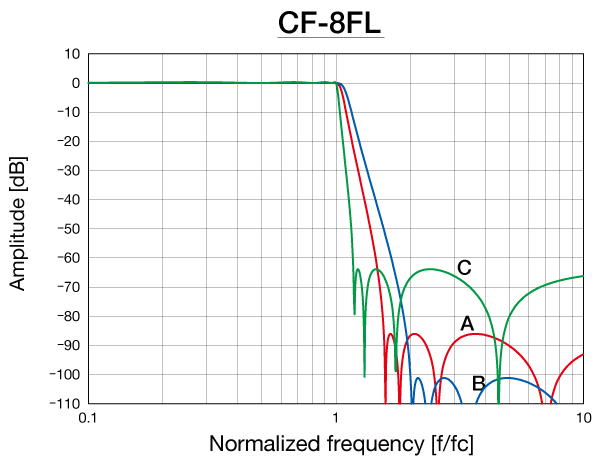

  • CF-8FL ¥42,000(税抜)
  • CF-8FL ¥63,000(税抜)
  • CF-8LL ¥26,000(税抜)
  • CF-8LL ¥52,000(税抜)

仕様
外形寸法

仕様

外形寸法

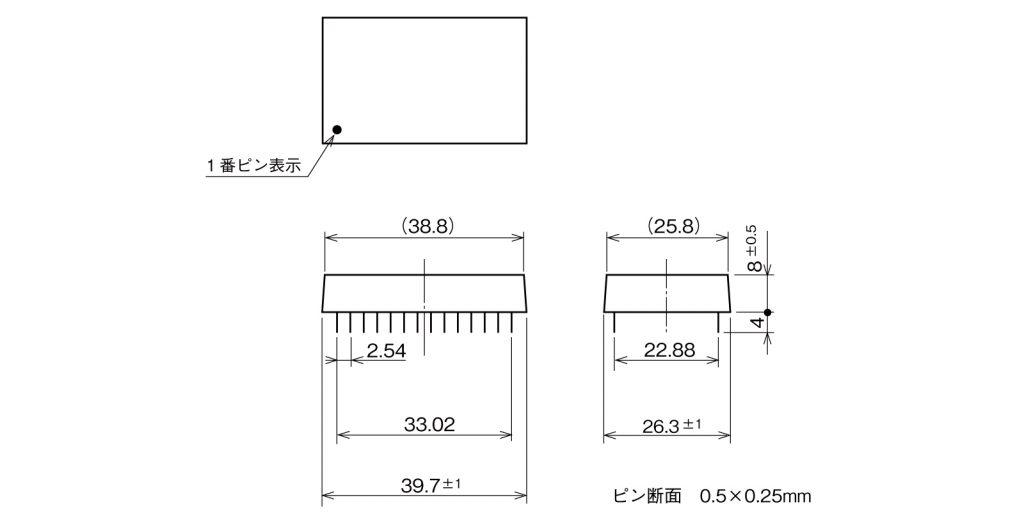

EB型

外形寸法 EB型
単位:mm

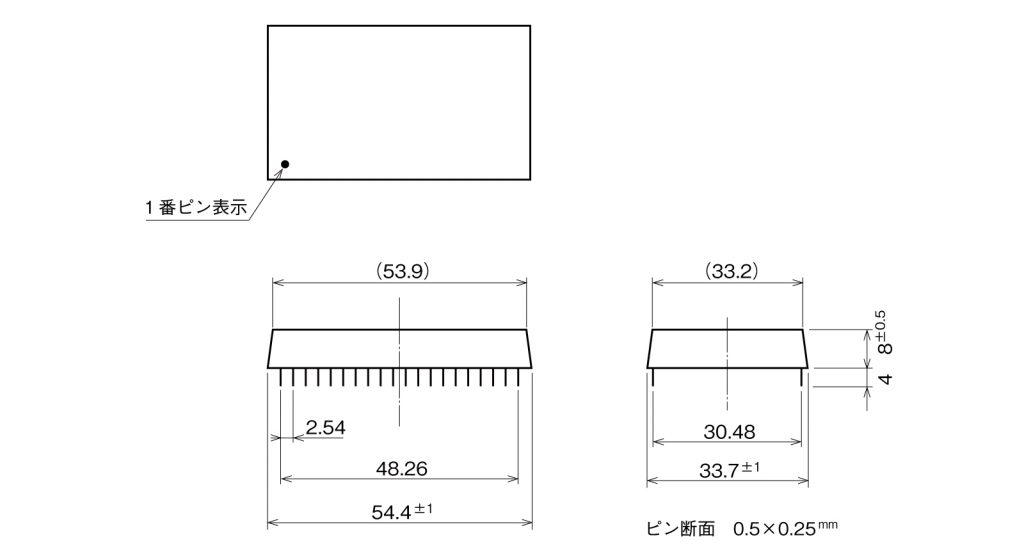

HB型

外形寸法 HB型
単位:mm

オプション

オプション

型名/品名価格備考
DV-04/04B
収納ケース
¥80,000(税抜)
CF聴感補正(JIS C 1502A)
¥22,000(税抜)
CF聴感補正(JIS C 5551)
¥22,000(税抜)
CF聴感補正(IHF A 201)
¥22,000(税抜)
CF聴感補正(DIN 45405 オーディオ)
¥47,000(税抜)
CF聴感補正(CCIR ARM)
¥47,000(税抜)
CF→DV変換用アダプタ
¥3,000(税抜)±15V用/+24V用

ダウンロード

カタログ
