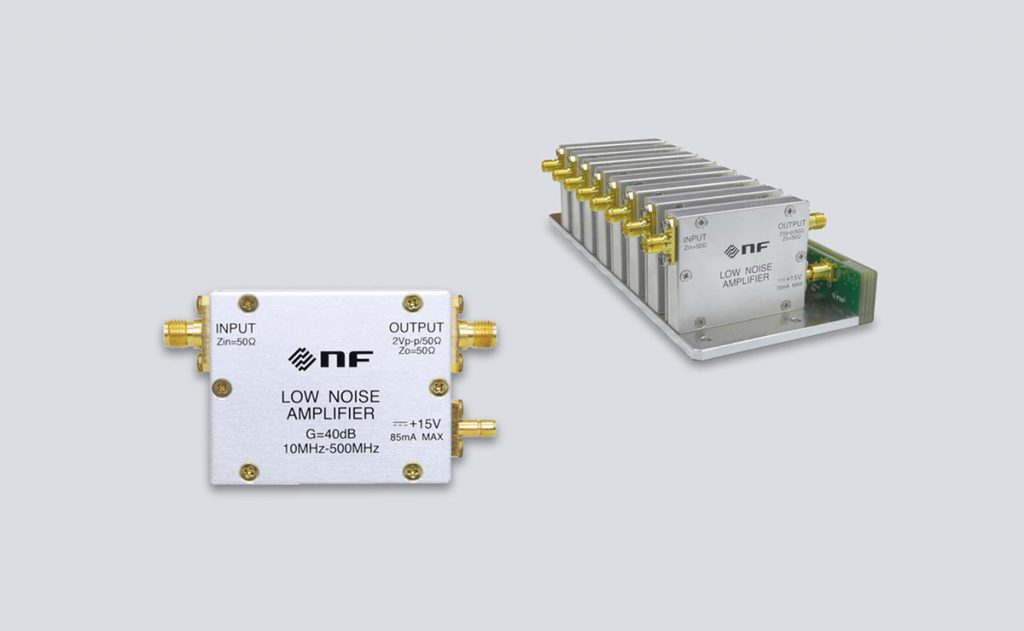

小型低雑音増幅器

カスタム対応

ダウンコンバート後の信号処理用途に

低雑音、高速リカバリータイム、保護機能装備、コンパクト設計の装置組込み向けアンプです。量子コンピュータやNMR/MRI 装置などに組込みアンプとして最適です。

利得安定性

ノイズ
仕様例
入力/出力インピーダンス 50Ω
利得 40dB
利得安定度 0.001dB/℃
利得周波数特性 10MHz~500MHz(*周波数帯域幅は変更可能)
最大出力電圧 2Vp-p
雑音指数 30MHzにて1dB
入出力VSWR 30MHzにて1.2以下
電源 +15V, 85mA
外形寸法 50 (W) × 40 (H) × 11.5 (D)

“カスタム”なら、まずエヌエフにお問い合わせください。

蓄積した技術とノウハウを最大限に活用し、組込み用機器、計測システム・電源システムから、周辺機器やソフトウエアを含めたシステムインテグレーションまで、柔軟に対応します。
事例にない装置やシステムについても、是非ご相談ください。

カスタマイズおよびシステムインテグレーションのお問い合わせは、専用お問い合わせフォームをご利用ください。
