自動リレー試験システムRX8800シリーズ

RX8800シリーズ

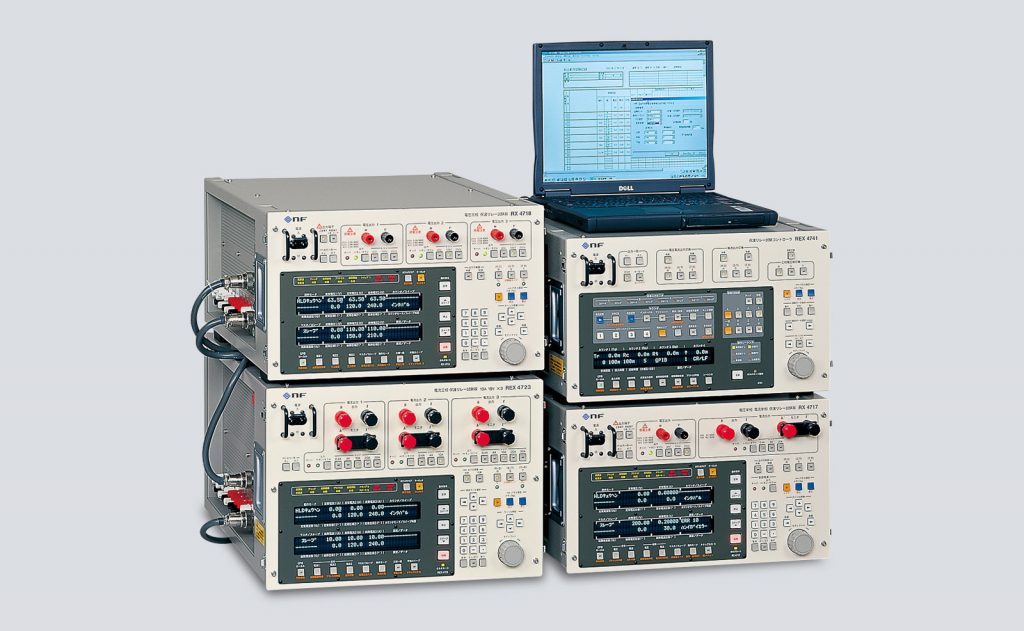

写真はRX8801

概要

各種リレー試験の自動化に。

自動リレー試験システムは、電力系統に設置される保護リレーの自動試験システムです。
出力要素、対象リレー (盤) の種類によって4システムをラインナップ。
各種ディジタルリレー、メカリレーの自端試験、対向試験、単体試験の自動化に対応します。

  • 組み合わせ自在
    保護リレー試験器をベースに、コントローラ、パソコン、試験ソフトウエアによりシステムを構成
  • 自動でも手動でも操作可能
    条件設定や試験実行、計算、レポート作成等が自動化できるほか、従来からの手動操作による試験も可能
  • スイープ、高調波加算、1LG・2LS設定のほか、コントローラにより、4チャネルカウンタ、模擬遮断器、出力切換器、応答入力選択器の機能を装備

本システムは、輸出貿易管理令別表第1、2項 (8) 周波数変換器の該当品です。
日本国外に持ち出す際には、日本国政府の輸出許可が必要です。

システム構成

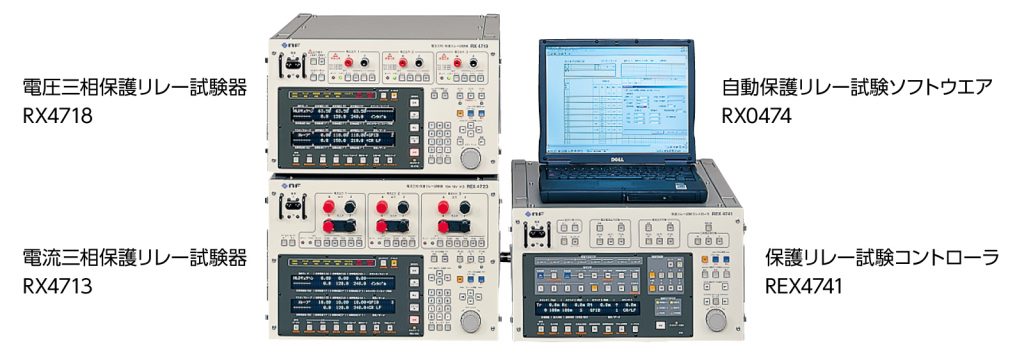

システム構成例(RX8803)

システム構成例(RX8803)

(左側:上から)

電圧三相保護リレー試験器 RX4718

電圧3要素同時出力(100VA/相, 定電圧出力)
DC出力、出力切換器などを内蔵 詳細

電流三相保護リレー試験器 RX4713

電流3要素同時出力 (定電流出力)
出力切換器などを内蔵 詳細

(右側:上から)

自動保護リレー試験ソフトウエア RX0474

(総合/単体試験用)
Windows 2000/XP/7 に対応 詳細

保護リレー試験コントローラ REX4741

総合/単体 試験モード、4系統出力切換器、4chタイムカウンタ、応答入力選択器(1785chまで拡張可能 、オプション)、三相模擬遮断器などを内蔵 詳細


リレー盤の種類

ディジタルリレー盤、メカリレー盤、電流差動継電器盤

おもなリレーの種類

比率差動継電器、距離継電器、過電流継電器、地絡方向継電器

試験項目

単体試験、自端試験、対向試験

機器構成

RX4718×1、RX4713×1、REX4741×1、ソフトウエア (RX0474)

出力要素

電圧3要素 (各相100VA)、電流3要素 (360VA×三相、180VA×単相)、
または、直流電圧3出力 (各100VA)、直流電流1出力 (180VA)、制御用直流電源1出力 (110V、0.5Arms)

仕様

オプション

型名/品名価格備考
RX0474
自動保護リレー試験ソフトウェア
¥300,000(税抜)
