三相標準電力発生器RX4763

RX4763

販売終了しました

概要

電力用トランスデューサ、各種メータ、電力量計の校正・点検に。

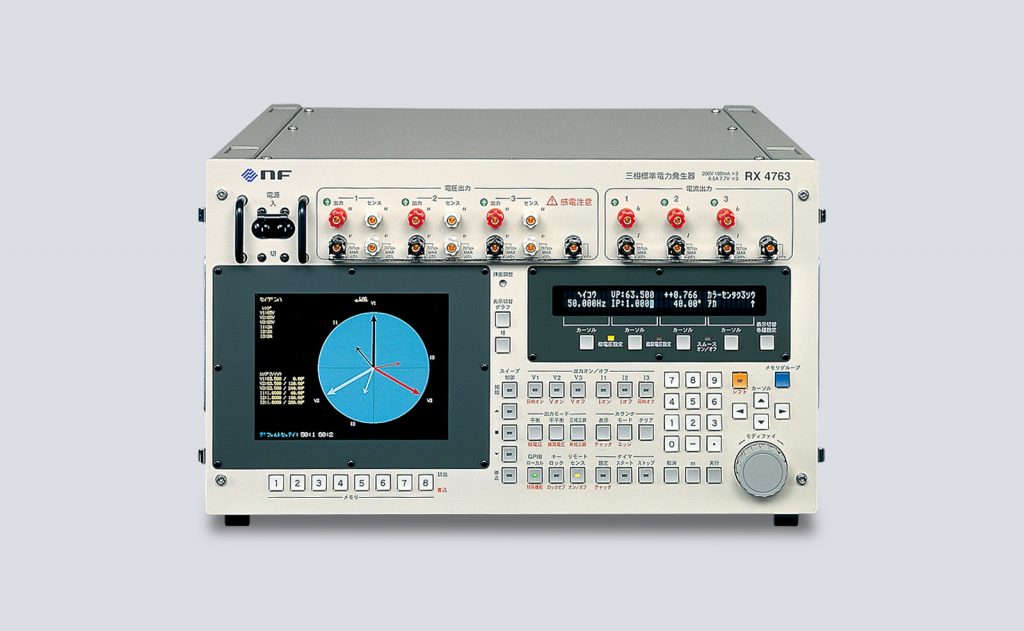

コンパクトな一筺体に電圧三相、電流三相出力を内蔵した高精度(振幅0.05%、位相0.05°)な虚負荷電力発生器です。多彩で自在な出力モード・設定機能を装備し、ベクトル図や出力波形をカラーディスプレイに表示できるようにしました。

  • 多彩な出力モード 平衡、不平衡、単相3線、単相2線、スイープ、任意高調波など
  • 簡単設定の専用メニュー
  • 小型・軽量 (23kg)
  • 出力周波数/波形
    ・1.000Hz ~500.000Hz、50Hz固定、60Hz固定、ライン同期、外部同期
    ・正弦波、高調波 (63次まで)、任意波、直流
  • 線間電圧設定
  • 力率設定
  • 高調波設定
  • 出力ベクトルグラフィック表示
  • 出力波形グラフィック表示



本製品は、輸出貿易管理令別表第1、2項 (8) 周波数変換器の該当品です。
日本国外に持ち出す際には、日本国政府の輸出許可が必要です。

特長

多様な出力モード

平衡三相、不平衡三相、単相三線、単相二線、スイープ、任意高調波の出力モードを一筺体に標準装備。 (オプション、外部機器追加不要)

簡単設定の専用メニュー

  • 線間電圧設定、力率設定、高調波設定、Wh出力、出力ベクトル表示をカラー液晶パネルに表示。 ベクトルの色も選択可能。(電力会社ごとに異なる出力ケーブル色に対応。
  • 出力設定波形を表示、高調波加算波形は一目で確認可能。
  • パルスカウント(周期・電力量計・パルス)、タイマ出力、設定グループメモリ、ライン同期、外部同期の機能も標準で装備。

小型・軽量

工場内や電力現場での移動に容易な、小型・軽量 設計。(約23kg)
保護リレー試験器での実績を生かした堅牢筺体。(フロントカバーあり)

主な機能

  • 出力周波数/波形
    1.000Hz ~ 500.000Hz、50Hz固定、60Hz固定、ライン同期、外部同期。
    正弦波、高調波 (63次まで)、任意波、直流。
  • スイープ
    振幅・位相を任意の設定値でスイープ。
  • 線間電圧設定
    平衡三相出力モード時、相電圧または線間電圧いずれでも設定可能。
  • 力率設定
    平衡三相出力モード時、電圧電流間の位相を力率でも設定可能。
  • 高調波設定
    三相の電圧・電流について、個別に2次~ 63次まで任意に高調波を加算。
  • 出力ベクトルグラフィック表示
    三相の電圧・電流について出力ベクトルをグラフィック表示。
    ベクトルのカラーは、赤・黒・白・緑・青から自由に選択。
  • 出力波形グラフィック表示
    高調波加算した波形などの設定波形をグラフィック表示。
  • パルスカウント
    電力量計の校正の際、基準電力量計と被計測電力量計用の2チャネルのパルスカウント入力があり、その比を計算して表示。
  • 定時間出力
    指定した時間、電圧・電流を出力する、Wh出力の機能。
  • スムーズON/OFF
    CT/PT直流磁化防止のため、出力ON/OFF時の振幅の変化をスムージング。
  • パネル設定メモリ機能
    AからZまで、各グループ8種のパネル面設定値を記憶。(メモリ数:208)
    ワンタッチでパネル面設定の呼び出し可能。

アプリケーション

  • 試験現場、生産現場、研究開発における各種メータ、CT・PT、電力量計、トランスデューサの検査・校正試験に。
  • 系統模擬用の三相電圧・三相電流発生器に。
  • 電圧・電流・位相の標準器に。

仕様

価格表
オプション情報

本体

  • 販売終了

    RX4763 三相標準電力発生器

    販売終了しました

付属品

  • 取扱説明書 1
  • 電源コード 1
  • 3極-2極変換アダプタ 1
  • 付属出力ケーブル 6
  • 出力ケーブル用ホルダ 2
  • 電圧出力接地用ショートバー 1
  • 電流出力接地用ショートバー 1
  • 電流出力ショートプラグ 3

オプション

オプションはありません。
