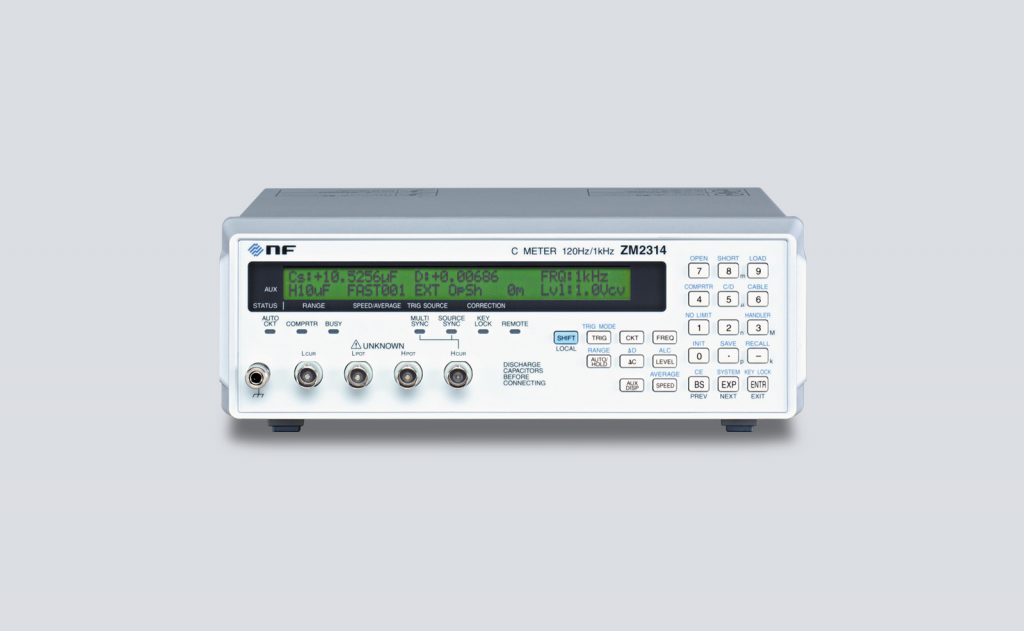

CメータZM2314

ZM2314
  • ZM2314 ¥220,000(税抜)

概要

大容量MLCCの選別・検査に最適なキャパシタンスメータ。

生産ラインのニーズに応える高速(最速2ms)で安定した測定。

Cメータ ZM2314は、大容量MLCC(積層セラミックコンデンサ)の選別・検査に最適な静電容量(C)専用測定器です。最速2msの測定速度で、JIS C 5101/IEC 60384準拠の定電圧による120Hz、1kHzの測定を行うことができます。
しかも、高品位の印加信号により、安定した繰り返し測定を実現。また、ライン測定に便利なコンパレータ機能(最大14分類)や自動選別用ハンドラインタフェース、複数台同期測定など使い勝手に優れた機能も充実装備しています。

生産ライン向け カスタム対応

お客様の生産ラインにあわせたカスタマイズが可能です。詳しくは、お問い合わせください。

  • 高速測定
    最速2ms(1kHz)、10ms(120Hz)の測定速度
  • 優れた安定性
    高品位の印加信号により、安定した繰り返し測定を実現
  • JIS/IEC規格準拠
    JIS C 5101/IEC 60384に準拠する0.5V/1Vの定電圧、120Hz、1kHzの周波数で測定
  • コンパレータ
    部品を最大14に分類して選別、上下限判定も可能
  • 接点の摩耗を低減
    トリガに同期して測定時のみ試料に信号を供給
  • 簡単操作
    基本機能は、ボタンキーで簡単に設定・変更可能
  • インタフェース
    ハンドラ、GPIB、RS-232(高速)の各インタフェースを標準装備
  • 複数台同期測定
    複数台で周波数と位相を同期させ、測定のばらつきを低減

データシート

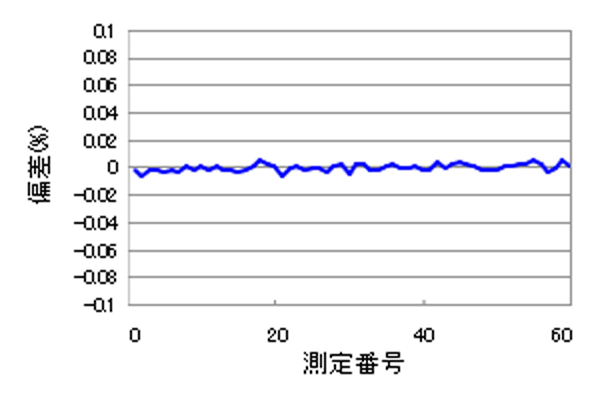

10μF MLCC 連続測定データ

1kHz, 測定速度 FAST, 1ms
※データには試料のドリフトを含みます。

Cpばらつき(対平均値)
Cpばらつき(対平均値)

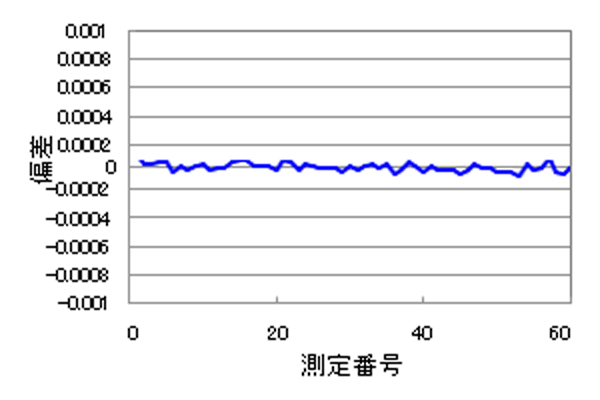

Dばらつき(対平均値)
Dばらつき(対平均値)

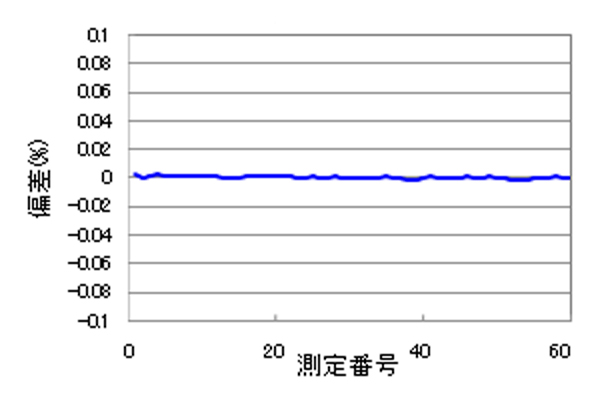

100μF MLCC 連続測定データ

120Hz, 測定速度 FAST, 8ms
※データには試料のドリフトを含みます。

Cpばらつき(対平均値)
Cpばらつき(対平均値)

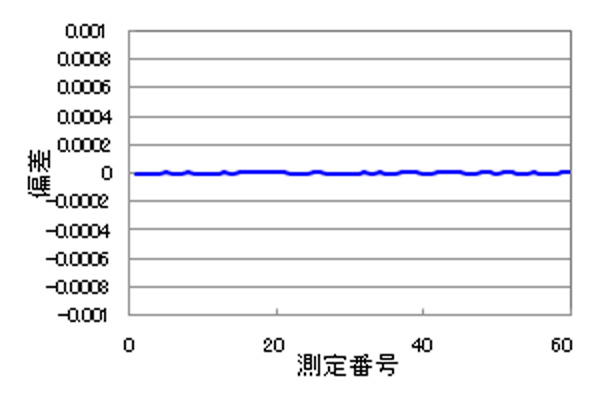

Dばらつき(対平均値)
Dばらつき(対平均値)

仕様
外形寸法

仕様

外形寸法

外形寸法
単位:mm

付属品
オプション

付属品

  • 取扱説明書  1
  • 電源コードセット(3極,2m)  1

オプション

型名/品名価格備考
2326A
チップ部品用テストリード
¥64,000(税抜)
ZM2394H
チップテストフィクスチャ
¥75,000(税抜)
ZM2394
チップテストフィクスチャ
¥60,000(税抜)
ZM2393
チップテストフィクスチャ
¥40,000(税抜)

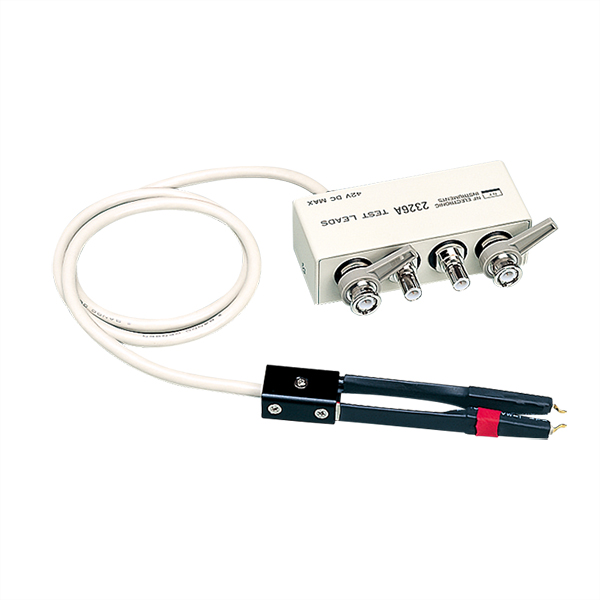

2326A チップ部品用テストリード
2326A
チップ部品用テストリード

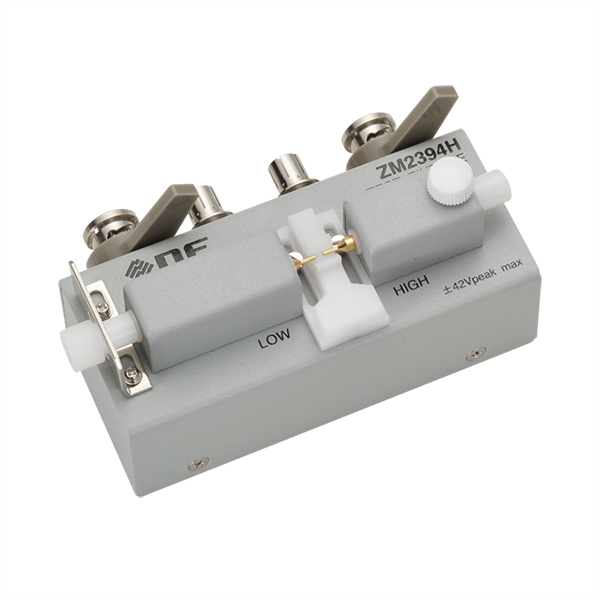

ZM2394H チップテストフィクスチャ
ZM2394H
チップテストフィクスチャ

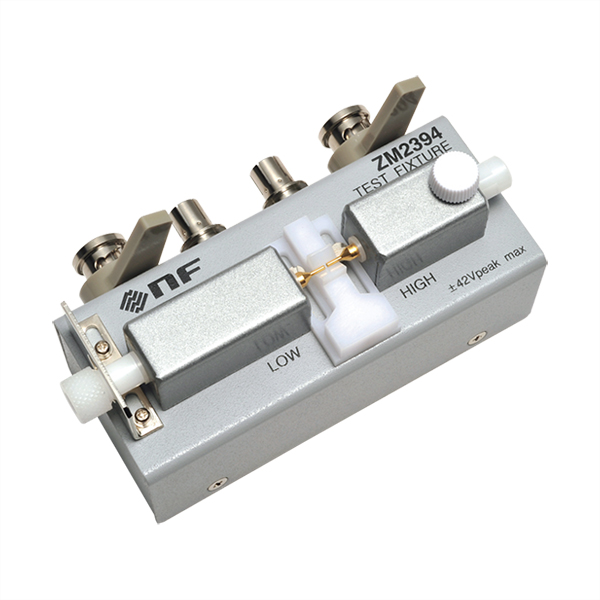

ZM2394 チップテストフィクスチャ
ZM2394
チップテストフィクスチャ

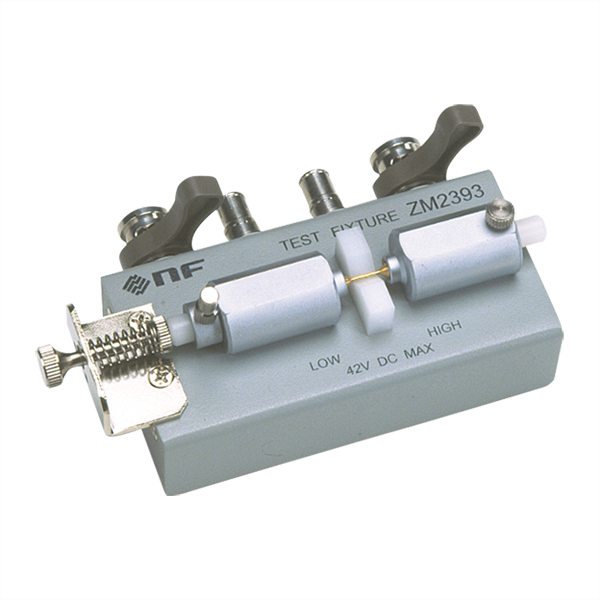

ZM2393 チップテストフィクスチャ
ZM2393
チップテストフィクスチャ
