テストフィクスチャ・テストリード(桑木エレクトロニクス製)

テストフィクスチャ・テストリード(桑木エレクトロニクス製)
NFグループ製品
桑木エレクトロニクス
(NFテクノコマース取扱製品)
  • 1001 ¥250,000(税抜)
  • 1002 ¥250,000(税抜)
  • 1006 ¥170,000(税抜)
  • 1011 ¥200,000(税抜)
  • 1012 ¥330,000(税抜)
  • 1014 ¥420,000(税抜)
  • 1015 ¥340,000(税抜)
  • 1016 ¥340,000(税抜)
  • 1020 ¥840,000(税抜)
  • 1022 ¥870,000(税抜)
  • 1023 ¥230,000(税抜)
  • 1024 ¥330,000(税抜)
  • 1025 ¥350,000(税抜)
  • 1026 ¥490,000(税抜)
  • 1027 ¥620,000(税抜)
  • 1028 ¥670,000(税抜)
  • 1031 ¥620,000(税抜)
  • 1032 ¥280,000(税抜)
  • 1036 ¥870,000(税抜)
  • 1037 ¥390,000(税抜)
  • 1100 ¥290,000(税抜)
  • 1505 ¥70,000(税抜)
  • 1905A ¥130,000(税抜)
  • 1905X ¥350,000(税抜)
  • 10154 ¥480,000(税抜)
  • 10164 ¥620,000(税抜)
  • 10264 ¥740,000(税抜)
  • 10274 ¥830,000(税抜)
  • 10284 ¥940,000(税抜)
  • 10324 ¥390,000(税抜)
  • 10362 ¥870,000(税抜)
  • 40100 ¥150,000(税抜)
  • 40120 ¥170,000(税抜)
  • 40125 ¥240,000(税抜)
  • 40125A ¥240,000(税抜)
  • 40150 ¥90,000(税抜)
  • 40180 ¥150,000(税抜)
  • 2022年6月1日価格改定

汎用部品

部品や材料の測定に汎用的に使えるテストリード

1505
4端子ワニ口クリップテストリード

1505 4端子ワニ口クリップテストリード
  • 4端子接続
  • 最大測定周波数:3MHz

40150
ケルビンクリップテストリード(Mサイズ)

40150 ケルビンクリップテストリード(Mサイズ)
  • 4端子接続
  • 最大測定周波数:1MHz

40100
ケルビンクリップテストリード(Mサイズ)

40100 ケルビンクリップテストリード(Mサイズ)
  • 4端子接続
  • 最大測定周波数:3MHz

40180
ケルビンクリップテストリード(Lサイズ)

40180 ケルビンクリップテストリード(Lサイズ)
  • 4端子接続
  • 最大測定周波数:3MHz
エヌエフ回路設計ブロック社製の汎用部品向けテストフィクスチャ・テストリード 詳細

チップ部品

チップ部品測定向けテストフィクスチャとテストリード

1012
2端子チップテストフィクスチャ

1014
4端子チップテストフィクスチャ

1014 4端子チップテストフィクスチャ
  • 2端子接続(1012)/4端子接続(1014)
  • 最大測定周波数:120MHz
  • 適合試料形状:1608

1024
2端子チップテストフィクスチャ

1024 2端子チップテストフィクスチャ
  • 2端子接続
  • 最大測定周波数:120MHz
  • 適合試料形状:0603

1905A
チップ部品用プローブテストリード

1905A チップ部品用プローブテストリード
  • 2端子接続
  • 最大測定周波数:100kHz

1905X
チップ部品用プローブキット(1023+1905A)

1905X チップ部品用プローブキット(1023+1905A)
  • 2端子接続
  • 最大測定周波数:1MHz

40120
チップ部品用テストリード(Sサイズ)

40120 チップ部品用テストリード(Sサイズ)
  • 4端子接続
  • 最大測定周波数:3MHz

40125
チップ部品用テストリード(Sサイズ)

40125A
チップ部品用テストリード(Lサイズ)

40125A チップ部品用テストリード(Lサイズ)
  • 2端子接続
  • 最大測定周波数:120MHz

1032
2端子底面電極用チップテストフィクスチャ

10324
4端子底面電極用チップテストフィクスチャ

10324 4端子底面電極用チップテストフィクスチャ
  • 2端子接続(1032)/4端子接続(1034)
  • 最大測定周波数:120MHz
  • 最小適合試料形状:1608 (1032)/3216(10324)
  • 底面に電極があるチップ部品用
エヌエフ回路設計ブロック社製のチップ部品向けテストフィクスチャ・テストリード 詳細

リード部品

リード部品を差し込むだけで測定が可能

1011
テストフィクスチャ(2端子)

1011 テストフィクスチャ(2端子)
  • 2端子接続
  • 最大測定周波数:120MHz

1006
4端子BNCテストリード

1006 4端子BNCテストリード
  • 4端子接続
  • 最大測定周波数:3MHz
エヌエフ回路設計ブロック社製のリード部品向けテストリード 詳細

DCバイアス電流重畳

DCバイアス電流を重畳して安全に測定が可能なテストフィクスチャ

1015
DCバイアステストフィクスチャ

1015 DCバイアステストフィクスチャ
  • 2端子接続
  • 最大測定周波数:3MHz
  • 適合試料形状:リード
  • 許容DCバイアス電流:125A

10154
DCバイアスチップテストフィクスチャ

10154 DCバイアスチップテストフィクスチャ
  • 4端子接続
  • 最大測定周波数:3MHz
  • 適合試料形状:リード
  • 許容DCバイアス電流:125A

1016
チップ部品用DCバイアステストフィクスチャ

1016 チップ部品用DCバイアステストフィクスチャ
  • 2端子接続
  • 最大測定周波数:3MHz
  • 最小適合試料形状:1608
  • 許容DCバイアス電流:125A

10164
チップ部品用DCバイアステストフィクスチャ

10164 チップ部品用DCバイアステストフィクスチャ
  • 4端子接続
  • 最大測定周波数:3MHz
  • 最小適合試料形状:3216
  • 許容DCバイアス電流:125A

1026
DCバイアステストフィクスチャ

1026 20A DCバイアステストフィクスチャ
  • 2端子接続
  • 最大測定周波数:120MHz
  • 適合試料形状:リード
  • 許容DCバイアス電流:20A

1027
DCバイアステストフィクスチャ

1027 40A DCバイアステストフィクスチャ
  • 2端子接続
  • 最大測定周波数:120MHz
  • 適合試料形状:リード
  • 許容DCバイアス電流:40A

1028
DCバイアステストフィクスチャ

1028
60A DCバイアステストフィクスチャ
  • 2端子接続
  • 最大測定周波数:15MHz
  • 適合試料形状:リード
  • 許容DCバイアス電流:80A

10284
DCバイアステストフィクスチャ

10284 60A DCバイアステストフィクスチャ
  • 4端子接続
  • 最大測定周波数:15MHz
  • 適合試料形状:3216
  • 許容DCバイアス電流:80A

1031
チップ部品用2端子アダプタ

1031 チップ部品用2端子アダプタ
  • 2端子接続
  • 最大測定周波数:120MHz(1026/1027装着時)
    15MHz(1028装着時)
  • 適合試料形状:1608
  • 許容DCバイアス電流:40A
  • 1016、1027、1028に装着して使用

1036
大電流対応 2端子フィクスチャ

1036 大電流対応 2端子フィクスチャ
  • 2端子接続
  • 最大測定周波数:3MHz
  • 適合試料形状:リード
  • 許容DC バイアス電流:250A

特殊用途
アクセサリ

薄膜や液体試料の測定に

1020

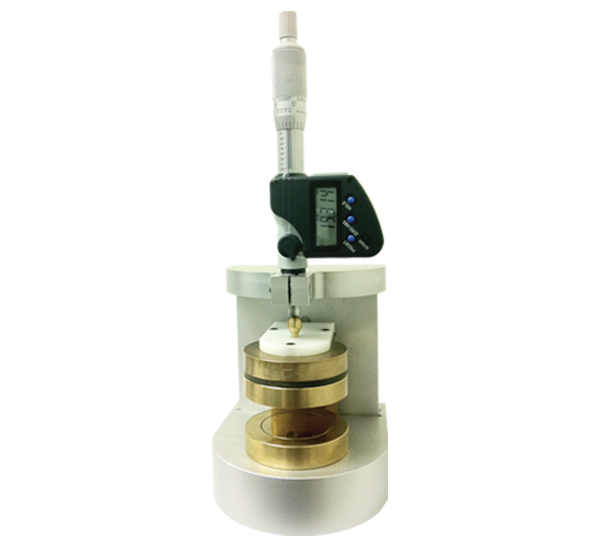

薄膜測定治具

  • 2端子接続
  • 最大測定周波数:30MHz
  • 適合試料形状:薄膜
  • C、D測定用
  • 誘電率、比誘電率の測定(6505B/6505Pシリーズの材料試験オプションが必要)

1022

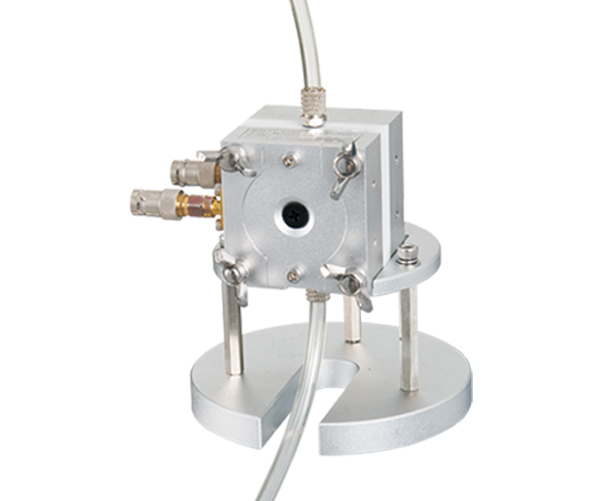

液体用テストフィクスチャ

  • 2端子接続
  • 最大測定周波数:30MHz
  • 4対2 BNCコンバータ(1002)が必要

1025
接地部品用測定プローブ

  • 2端子接続
  • 最大測定周波数:120MHz
  • 適合試料形状:プリント基板
アクセサリ

1100
保護ユニット

1100 保護ユニット

電解コンデンサなどの測定において、電荷の放電により測定器が破損するのを防止するために、測定器とテストフィクスチャの間に接続する保護ユニットです。

1023
4端子-2端子変換アダプタ

4端子の測定器に2端子のテストフィクスチャを接続するための変換アダプタです。
