マルチファンクションジェネレータWF1947 / WF1948

WF1947 / WF1948

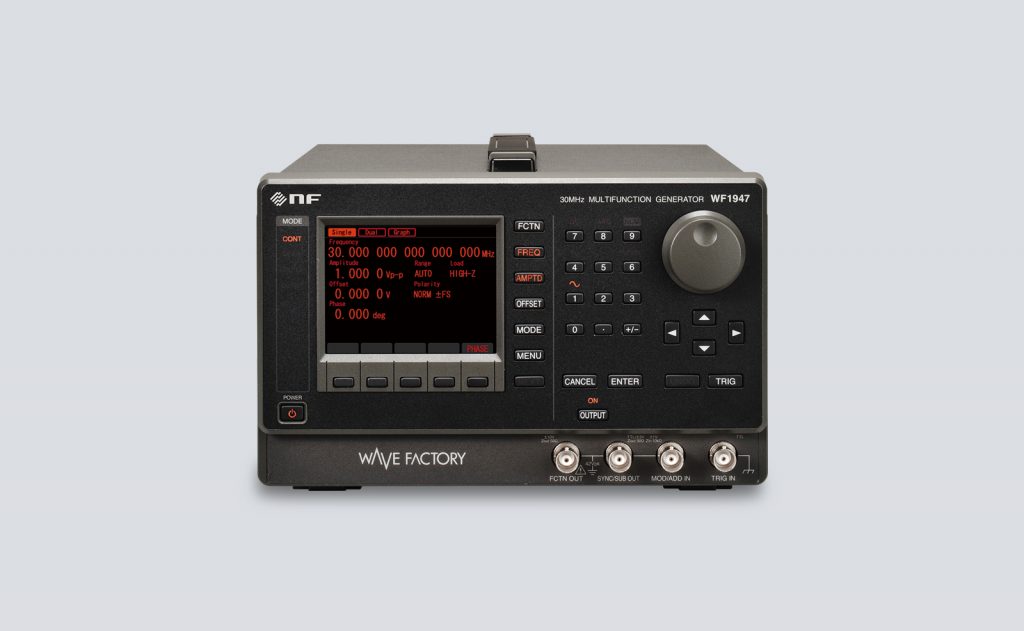

*パネル面の表示をすべて点灯させています。

¥228,000 ~(税抜)

概要

エヌエフが提案するファンクションジェネレータ

国産第一号のファンクションジェネレータを開発して以来、お客様が真に求めるものは何かを追求し続け、お客様とともに進化してきたエヌエフのファンクションジェネレータ。
高確度で安定した出力、豊富な出力波形、さまざまな用途に対応する多彩な発振モード、卓越した操作性など、必要とする波形を自在に創り出す「WAVE FACTORY」のラインナップです。

主な特長

  • WF1947:1チャネル、WF1948:2チャネル
  • 発振周波数 0.01μHz〜30 MHz
  • 低ノイズ、低ひずみ、低騒音(WF1973/WF1974の約1/10)
  • 振幅分解能 16ビット
  • 振幅設定 最大20 Vp-p/開放
  • 豊富な出力波形 :正弦波、方形波、パルス波、ランプ波、ノイズ、DC、任意波
  • 任意波形 最大512Kワード/波形、4Mワード、最大128波
  • 多彩な発振モード 連続、スイープ、内部/外部変調、バースト/トリガ/ゲート
  • 2チャネル連動(WF1948のみ)
  • 任意波形作成ソフトウェア標準添付

ラインナップ

マルチファンクションジェネレータ WAVE FACTORY セレクションガイド

特長

広い周波数帯域

発振周波数帯域は0.01μHz ~30MHz、設定分解能 0.01μHz

低ノイズ

比較的大きな電圧( 約2Vp-p/50Ω、DC 重畳なし) 出力時、300kHz以下の周波数範囲において、WF1973/WF1974に比べてノイズレベルを約1/10に低減しました。また、約1Vp-p 以下の小電圧出力時には、アッテネータの採用により、ノイズレベルを1/2 ~ 1/3 に低減。全出力電圧範囲において、大幅に低ノイズ化を実現し、幅広い用途に対応します。

低ひずみ

回路全体の細部まで見直し、ファンクションジェネレータでありながら全高調波ひずみ率 0.04% 以下の正弦波を実現しています。波形振幅分解能16 ビットと併せて高品位な正弦波を提供します。(設定周波数範囲:20Hz~20kHz、振幅:0.25Vp-p/50Ω以上において)

振幅分解能16ビット

当社独自の回路構成により、最高周波数30MHzクラスでは最高の波形振幅分解能16 ビットを実現。正弦波、方形波、任意波 … すべての波形において振幅分解能16 ビットの高品位波形を提供します。

高い振幅設定確度

オートレンジ機能により、全出力電圧範囲において常に最適な出力電圧レンジを選択。設定レベルによる振幅設定確度の低下を軽減し、常に高い振幅設定確度が得られます。また、レンジ切り換えによる振幅不連続が問題になるような場合、出力レンジ固定モードも選択できます。

フローティング

出力端子は、チャネルごとに筐体からフローティングされており、各々異なる電位にある機器と接続することができます。このため、グラウンドループが原因となるノイズを低減することができます。

低騒音

周囲温度などを検出し、ファンの回転数を制御しています。常温での使用状態では、起動時と異常時を除き、WF1973/WF1974と比べて、1/10 の低騒音を実現しています。

豊富な出力波形

正弦波、方形波、パルス波、ランプ波、任意波、ノイズ、DC

正弦波、方形波をはじめとする標準波形のほか、最大512Kワードの任意波も出力可能です。4Mワードのメモリを搭載し、最大128波形まで保存することができます。しかも、すべての波形が16 ビットの高分解能出力。高品位な波形は、試験の再現性向上に不可欠です。任意波は本体から設定できるほか、付属の任意波形作成ソフトウェアを利用すれば、よりスムーズな編集が可能です。

正弦波
正弦波
方形波
方形波
パルス波(立ち上がり/立ち下がり可変)
パルス波
(立ち上がり/立ち下がり可変)
ランプ波(シンメトリ可変)
ランプ波(シンメトリ可変)
ノイズ(ガウス分布)
ノイズ(ガウス分布)
任意波(オーバーシュート)
任意波(オーバシュート)

任意波形作成ソフトウェア

複雑な任意波形も容易に作成できるソフトウェア。
関数式や外部データ取り込みによる波形生成と演算処理が可能。

  • 標準波形、数式による波形生成
  • 直線・スプライン・連続スプライン補間
  • 演算(波形の加算、減算、乗算、除算)
  • 圧縮伸張(縦軸・横軸方向)
任意波形作成ソフトウェア画面例
動作環境
  • OS:Windows 7/8.1/10 (32bit/64bit) 日本語版/英語版
  • ハードディスク空き容量:50MB以上
  • VISA:NI-VISA 16.0以上
  • .NET Frameworks 4.0がインストールされていること

多彩な発振モード

連続、バースト/トリガ/ゲート、内部変調、外部変調、スイープ、シーケンス

スイープ機能&変調機能

スイープは、周波数のみならず、振幅、位相、オフセット、デューティ(0%~100%スイープ)も可能です。片道/往復、リニア/ログ*、連続/単発/ゲーテッド単発を組み合わせることができます。変調は、FM、FSK、PM、PSK、AM、DCオフセット変調、PWMがあり、内部変調も外部変調も可能です。

  • ログは周波数スイープのみ
ゲーテッドスイープ
ゲーテッドスイープ
オフセット変調
オフセット変調
PWM
PWM
バースト/トリガ/ゲート

バースト発振モードは、任意の波数で発振・停止が行えます。トリガ不要なオートバースト、トリガに同期して行うトリガバースト、ゲート信号に同期して行うゲート発振、トリガごとにゲートがオン/オフするトリガドゲート発振が可能。さらに、発振の開始/停止位相の設定や、発振停止時のレベル設定も自在です。発振・停止波数は0.5波~999,999.5波まで可能です。

トリガドゲート
トリガドゲート
3値パルス(バースト/トリガ)
3値パルス(バースト/トリガ)
全整流波形(バースト/トリガ)
全整流波形(バースト/トリガ)
パルスジェネレータとして

パルスジェネレータとして、ディジタル回路の信号源としてもお使いいただけます。パルス波は、デューティ/時間、立ち上がり時間/立ち下がり時間がそれぞれ独立して設定できます。各種ディジタル機器やデバイス、データ伝送機器等の動作試験に適しています。

パルス幅可変
パルス幅可変
立ち上がり/立ち下がり時間可変
立ち上がり/立ち下がり時間可変
立ち上がり時間(50nsの場合)
立ち上がり時間(50nsの場合)

2チャネル連動(WF1948のみ)

2チャネルモデルWF1948は、2 チャネル独立した設定のほか、2相、周波数差一定、周波数比一定、差動出力などが可能です。2チャネル連動したまま、各種スイープを行うこともできます。出力は、チャネル毎に筐体からフローティングされています。

  • 独立(Indep) チャネルそれぞれ独立して設定
  • 2相(2Phase) 2チャネル間で位相差のある出力(同一周波数)
  • 周波数差一定(2Tone) 2チャネル間の周波数差が一定に変化
  • 周波数比一定(Ratio) 2チャネル間の周波数比が一定に変化
  • 差動出力(Diff) 2チャネル間が同一の周波数, 振幅, オフセットで逆相波形
2チャネル独立
2チャネル独立
差動出力
差動出力

充実の機能

外部10MHz周波数基準入力・周波数基準出力・複数台同期運転

外部10MHz周波数基準入力(REF IN)に外部の10MHz周波数標準信号を入力することにより、高確度な周波数出力を得られます。また、周波数基準出力(REF OUT)と周波数基準入力(REF IN)を利用して、マスタ/スレーブ接続により最大6台まで同期運転可能。

波形モニタ

各種の設定パラメタが一目でわかる上、設定波形を表示。出力される波形を直感的に確認できますので、設定ミスを防げます。

ユーザ定義単位

指定の換算式で、任意の単位に設定(周波数、周期、振幅、DC オフセット、位相、デューティ)

波形モニタ画面
波形モニタ

その他の機能

  • 入出力の信号グラウンドは筺体からフローティング、チャネル間の信号グランドもアイソレーション
  • 外部加算入力
  • 設定メモリ 10組
  • USB、GPIBインタフェース装備 など

仕様
外形寸法

仕様

外形寸法

WF1947

外形寸法(WF1947)
単位:mm

WF1948

外形寸法(WF1948)
単位:mm

価格表
オプション情報

本体

  • WF1947 マルチファンクションジェネレータ

    ¥228,000(税抜)

  • WF1948 マルチファンクションジェネレータ

    ¥348,000(税抜)

付属品

  • 取扱説明書 1
  • 任意波形作成ソフトウェア(CD-ROM) 1
  • 電源コード 1

オプション

オプションはありません。

  • ラックマウント金具が必要な場合はご相談ください。
