低雑音直流電源LP5394 特設サイト

性能

  • 世界最高クラスの低雑音性能
  • 基準電圧源と同等クラスの高安定性

活用例

  • 光学系素子のバイアス電圧源として
  • VCO/VCXOの制御電圧源として
  • 低雑音増幅器などの駆動電源として

性能

世界最高クラスの低雑音性能

世界最高クラスの低雑音性能50nV/√Hz(10Hz~ 10MHz)以下typ. の雑音電圧密度を実現。

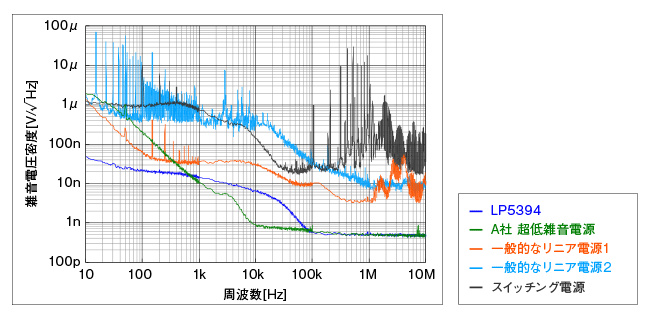

電源出力の雑音電圧密度周波数特性

出力雑音電圧
  • 10μVrms以下(帯域幅:10Hz~20MHz)
  • 20nV/√Hz以下typ.(@1kHz)

出力雑音波形比較

LP5394と他社製品の出力雑音波形を比較します。(±15V, ±100mA出力時)

LP5394の出力雑音波形
50μV/div, 20msec/div, BW:1MHz
A社 超低雑音電源の
出力雑音波形
50μV/div, 20msec/div, BW:1MHz
一般的なリニア電源2の
出力雑音波形
50μV/div, 20msec/div, BW:1MHz

LP5394はローパスフィルタ(LPF)で減衰させ辛い低周波域においても低雑音であり、A社 超低雑音電源にも勝る低雑音性能を実現しています。



基準電圧源と同等クラスの高安定性

温度係数 ±10ppm/℃の優れた高安定度で、温度変化を伴う環境での使用や長時間連続動作試験などにも最適です。

温度係数比較表

機種 LP5394 一般的な
基準電圧源
A社
超低雑音電源
一般的な
リニア電源
温度係数 ±10ppm/℃ ±20ppm/℃ ±20ppm/℃ ±100ppm/℃
価格帯 ¥198,000
(税抜き)
¥500,000
クラス
¥1,000,000
クラス
¥200,000
以下

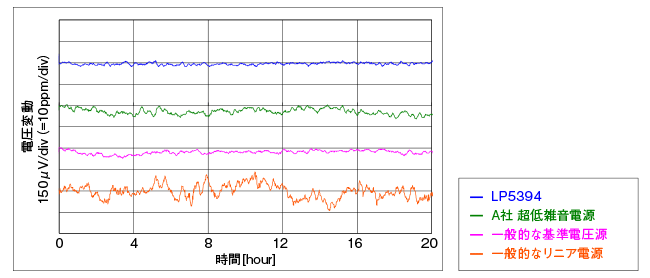

時間ドリフト比較

活用例

光学系素子のバイアス電圧源として

光学系の素子(フォトダイオードやレーザダイオード)において,バイアス電圧源(Vb)の雑音が出力に影響を与えやすいことが知られています。一般的なリニア電源では雑音に埋もれてしまうような信号も,LP5394でバイアス電圧を供給することでSN比良く検出することができます。

フォトダイオードへバイアス電圧(Vb)を供給したときの検出信号

  バイアス電圧源
=LP5394
バイアス電圧源
=一般的なリニア電源
リアルタイム波形
平均化
スペクトルで見る

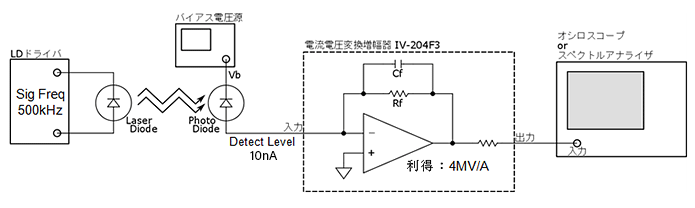

測定図

VCO/VCXOの制御電圧源として

電圧源の雑音や安定性が、アナログ部品の出力特性にバラツキを生じさせます。
例えば、VCO*1やVCXO*2の制御電圧は非常に感度が高く、雑音が大きかったり安定性が悪い電圧源を用いると、発振周波数が大きくバラついてしまいます。
このようなデバイスの製品検査を精確に行うために、誤測定を防ぐために、また最大限の性能を引き出すためには低雑音かつ高安定な電圧源を使用する事が重要です。

*1 VCO : Voltage Controlled Oscillator=電圧制御発振器
*2 VCXO : Voltage Controlled Crystal Oscillator=電圧制御水晶発振器
⇒ 制御電圧を変化させることで発振周波数を変化させるデバイス

VCXOの制御電圧源を変えた時の発振周波数バラつき

<測定条件> 中心周波数:約30MHz,測定周期:1Hz,測定数:40,000回,総測定時間:約11時間,周囲温度:23±5℃

  制御電圧源
=LP5394
制御電圧源
=一般的なリニア電源
ヒストグラム
時間変化

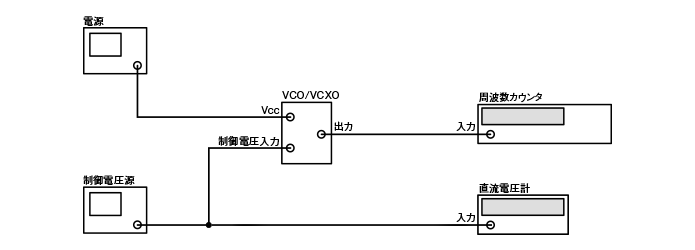

測定図

低雑音増幅器などの駆動電源として

RF増幅器や,微小信号測定用増幅器のように低雑音性能を追求した増幅器ではPSRRが悪い場合があります。LP5394で電源供給を行うことでPSRRの悪さをカバーし、デバイスの性能を最大限に引き出すことが可能となります。

低周波域にてPSRRの良くない低雑音増幅器の出力雑音波形

縦軸:50μV/div, 横軸:2msec/div, 帯域幅:1MHz

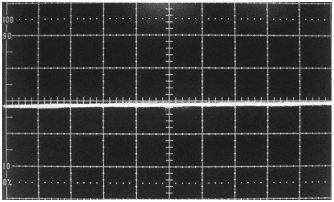

低雑音増幅器をLP5394で駆動した時の出力雑音波形
縦軸:50μV/div, 横軸:2msec/div, 帯域幅:1MHz

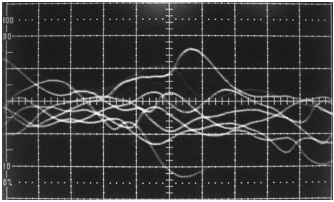

低雑音増幅器を一般的なリニア電源で駆動した時の出力雑音波形

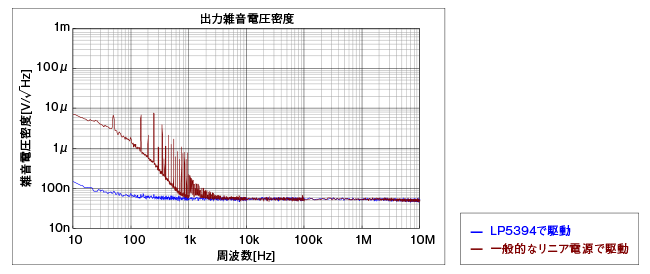

低雑音増幅器の出力雑音電圧密度周波数特性

低雑音直流電源 LP5394

精密計測分野に。低雑音を極める 直流電源

  • 低雑音 出力雑音電圧:10μVrms以下 typ. (帯域幅10Hz~20MHz)
  • 低ドリフト 出力電圧安定度:10ppm/℃ typ.
  • 出力電圧:0〜±15V
  • 出力電流:最大0.1A
  • 10回転ポテンショメータにより、出力電圧を精密に調整可能
  • 1/4ラックサイズでラック組込みに対応し、多チャネル化も容易

オプション

下記オプションと組み合わせることでBNC/バインディングポストに出力形式を変換できます。低雑音電圧源として使用する場合には用途に応じてコネクタを選択してください。

  • PA-001-2590 BNCアダプタ
  • PA-001-2591 バインディングポストアダプタ
