電子部品・電装品評価

高速バイポーラ電源を用いた評価

車載機器

  • ステアリング用モータ
  • ECUの電源回路
  • 車載情報機器
  • 車載情報機器
  • 電動ポンプ(ウォータポンプ/オイルポンプ)
  • 実車搭載の総合試験

車載機器用部品

  • 電源回路用インダクタ
  • ソレノイド
  • コネクタ
  • 大電流リレー

ワイヤレス給電

  • 給電用試験電源
  • 給電コイルの評価

磁性体駆動

  • 磁束測定
  • B-Hカーブ測定

磁界発生用電源

  • ヘルムホルツコイル

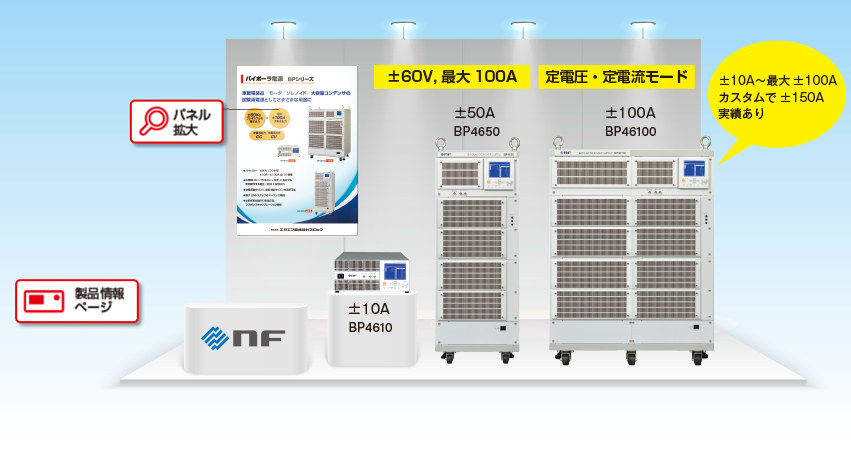

大容量で広い出力範囲〜広がる用途 バイポーラ電源 BPシリーズ

パネルを拡大 製品ページへ

BPシリーズを使った試験の事例

  車載電装品の電源電圧変動試験

車両の電装化の進展に伴い、電装品の電源電圧変動の重要性が拡大しています。
規格に準拠した試験はもちろん、社内で定められた独自試験にも活用可能です。

  車載電源規格 LV148試験

欧州の自動車メーカを中心に進められたこの規格では、出力電圧48Vの電源に対する電源環境試験が求められています。 従来の12Vバッテリの場合とは異なり、48Vを中心とした高速な電圧変動や最大70Vまでの電圧上昇の試験などが含まれています。

  • 任意の120Vp-p*を出力可能なので、48Vや70Vの試験要求範囲に対応
    * 設定範囲:-115V~+115V
  • DC~200kHz*の幅広い帯域により、高速な変動試験を実現
    *外部信号入力による電力増幅器として使用時
  • 最大100A(カスタム対応により150Aの実績あり)のラインナップで、大電流にも対応

  ホール素子電流センサの評価

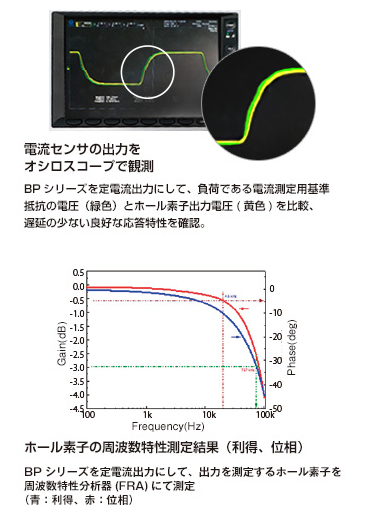

ホール素子電流センサは、広帯域でパルス状の大電流などにも応答するため、高速に電流が変動するEV向けモータ/インバータに採用されています。 ホール素子の評価では大電流の方形波を測定して、応答特性を確認します。

  • 高速な立ち上がり/立ち下がり特性により、 センサの応答特性測定に最適
  • レスポンスキャリブレーション機能により、 配線による過渡応答特性を調整、最適化
  • 周波数特性分析器(FRA)と組合せて、 周波数特性評価に対応

インピーダンス測定による電子部品の評価については、「インピーダンス計測 project」をご覧ください。 お客様の課題解決のお手伝いをさせていただきます。

インバータをはじめとするパワーエレクトロニクスの試験に

大容量オートレンジ直流電源 WPシリーズ (NF千代田エレクトロニクス Webサイト)

  • 大容量 5 kW/10 kW/15 kW/18 kW、3U筐体
  • 最大電圧 80 V~1950 V、最大電流 23 A~540 A
  • オートレンジ出力 1台で複数台の電源出力をカバー
  • 最大50台、900 kWの大容量、大電流システム構築可能
  • NF千代田エレクトロニクス社製
注目!

カタログ・資料ダウンロード

ご要望の資料にチェックしてお進みください。
PDFにてご提供します。

  • カタログ

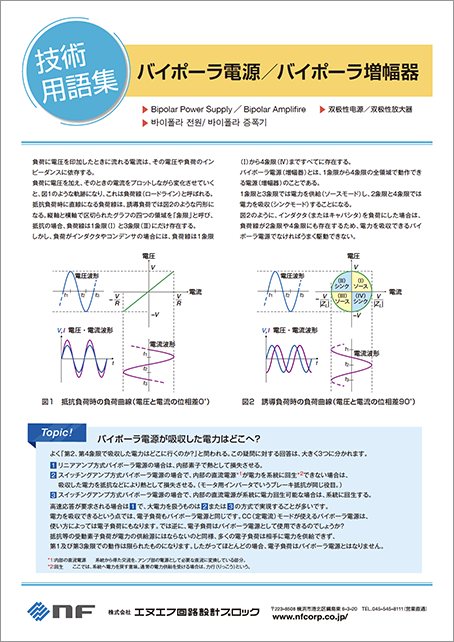

  • 技術用語リーフレット
